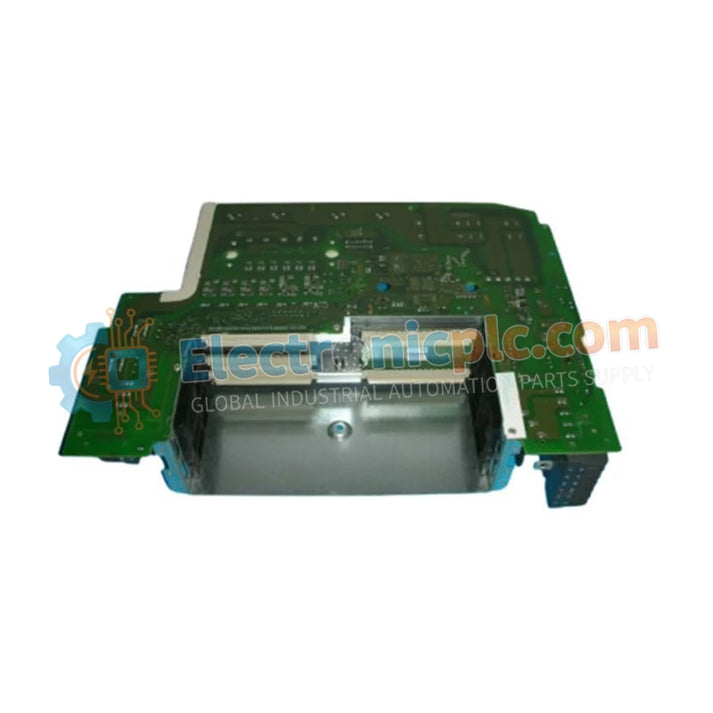

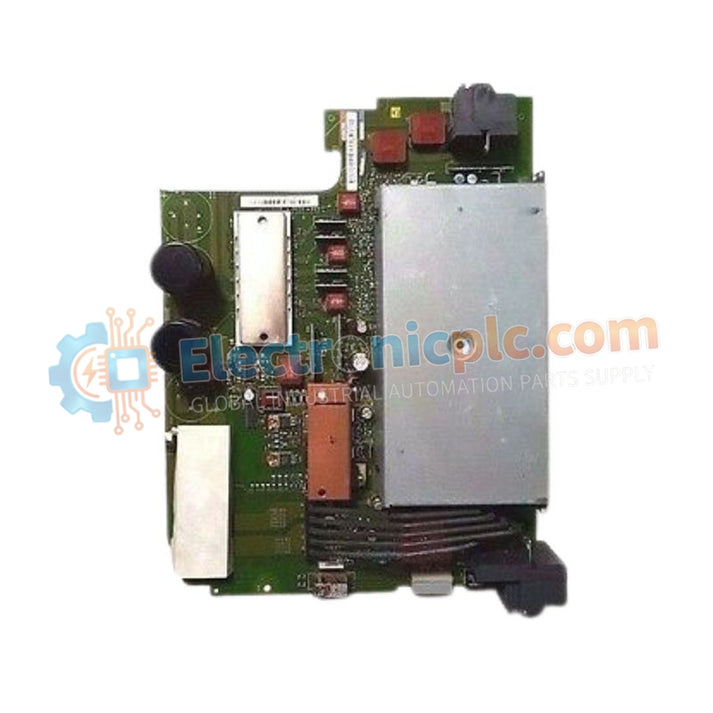

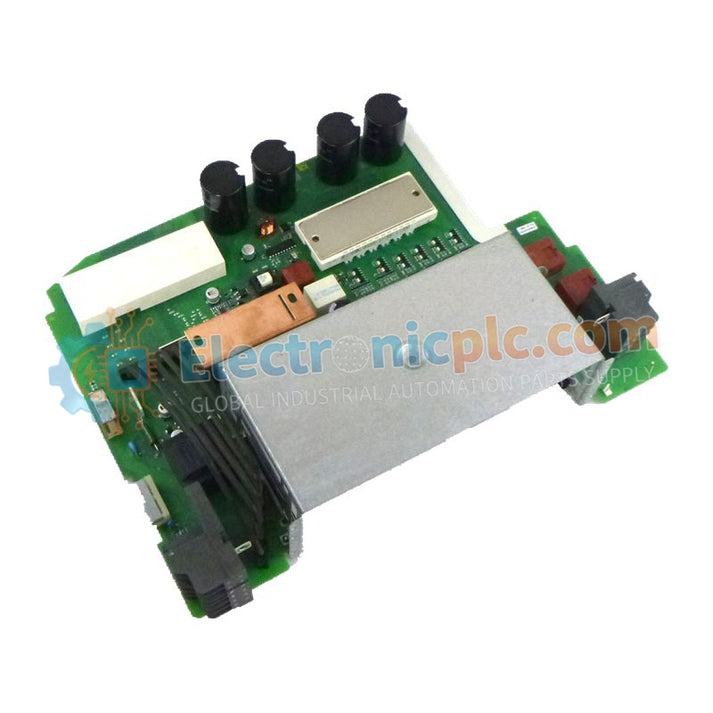

El 6SE7016-1TA84-1HF3 es un Módulo de salida de la unidad electrónica de potencia (PEU) Diseñado para Siemens SIMOVERT MASTERDRIVES Plataforma. Funciona como la etapa de potencia del inversor, convirtiendo la tensión del enlace...
Disponibilidad: Bajas existencias: quedan 99
Entrega confiable a nivel mundial
Garantía de devolución de dinero de 30 días
¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.
El 6SE7016-1TA84-1HF3 es un Módulo de salida de la unidad electrónica de potencia (PEU) Diseñado para Siemens SIMOVERT MASTERDRIVES Plataforma. Funciona como la etapa de potencia del inversor, convirtiendo la tensión del enlace de CC en una salida de CA trifásica controlada para el funcionamiento del motor.
Diseñado para Para aplicaciones de potencia de rango medio , este módulo admite voltajes de enlace de CC de hasta 620 V CC y ofrece una salida precisa controlada por PWM mediante tecnología de conmutación IGBT de alta velocidad. Es adecuado tanto para... Control vectorial (VC) y Control de movimiento (MC) Configuraciones dentro de sistemas de unidades compactos, de chasis y de gabinete.
| Parámetro | Especificación |
|---|---|
| Modelo | 6SE7016-1TA84-1HF3 |
| Línea de productos | SIMOVERT MASTERDRIVES |
| Tipo de módulo | PEU (Unidad electrónica de potencia) |
| Corriente de salida nominal | 17,5 A |
| Rango de voltaje del enlace de CC | 510–620 V CC |
| Función de salida | Salida de motor trifásica controlada por PWM |
| Tecnología de conmutación | Etapa inversora basada en IGBT |
| Compatibilidad | Compacto, Chasis, Gabinete MASTERDRIVES |
| Clase de producto | Clase A (Componente industrial estándar) |
| Enfriamiento | Aire pasivo o forzado (dependiendo de la instalación) |
| Peso | 1,3 kilogramos |
Interfaces directas entre el bus de CC de alto voltaje y los terminales de salida del motor.
Ejecuta Conmutación PWM basado en señales de control de la CPU.
Permite una regulación precisa del par y la velocidad bajo algoritmos de control VC/MC.
Proporciona retroalimentación en tiempo real para funciones de protección y diagnóstico.
Integrado detección de sobrecorriente
Terminal de salida protección contra cortocircuitos
Monitoreo térmico con retroalimentación a la CPU del variador
Notificación de fallos a través del sistema de diagnóstico MASTERDRIVES
Este módulo se inspecciona o reemplaza con frecuencia cuando la unidad informa:
Pérdida de fase de salida
Fallas de sobrecorriente
Eventos de cortocircuito de IGBT
Alarmas de sobrecarga térmica
Su diseño modular enchufable permite un reemplazo específico sin reemplazar el conjunto completo del inversor, lo que reduce los costos de mantenimiento y el tiempo de inactividad.
¿Se puede utilizar este módulo en un sistema de 690 V?
No. Está clasificado para un voltaje máximo de enlace de CC de 620 V CC. Una fuente de alimentación de 690 V CA genera aproximadamente 980 V CC, lo que provocará una falla catastrófica.
¿Qué indica el sufijo “HF3”?
HF3 denota una revisión de hardware posterior, generalmente con un rendimiento térmico mejorado y un origen de componentes actualizado en comparación con versiones HF0 anteriores.
¿Vida útil típica?
En condiciones industriales limpias y de temperatura controlada, la vida útil esperada es 10 a 15 años . El calor excesivo, la contaminación por polvo o las sobrecargas repetidas reducen significativamente su longevidad.
