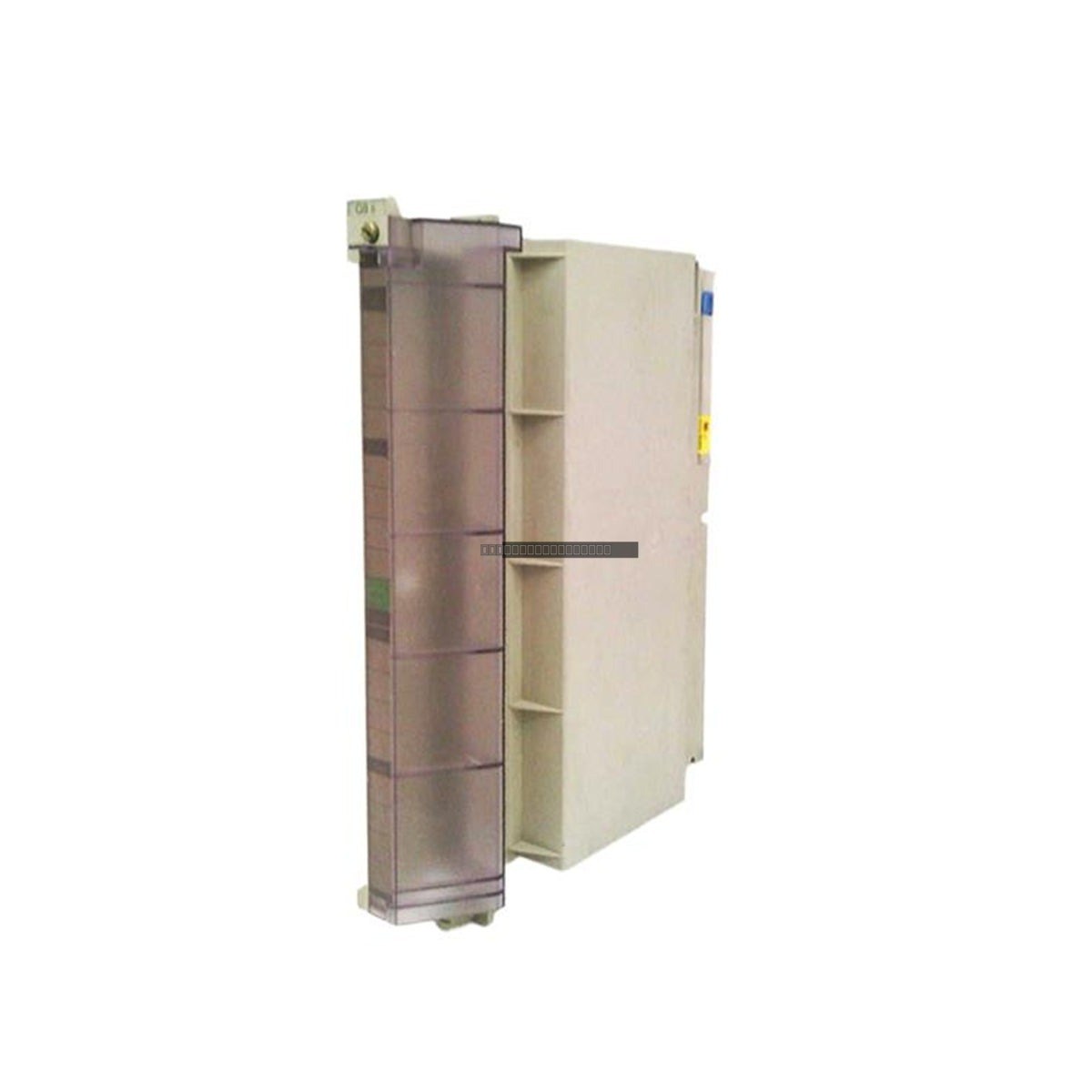

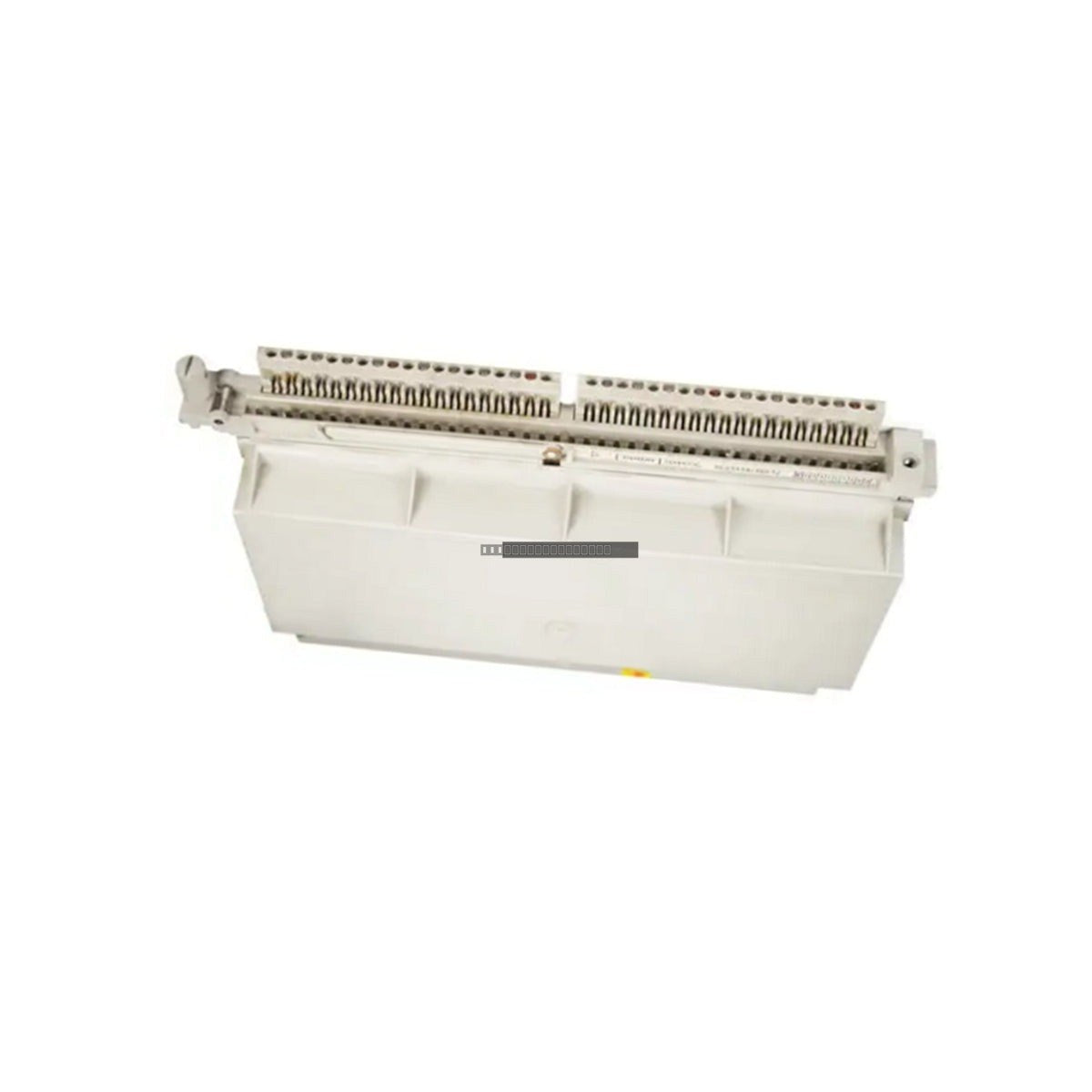

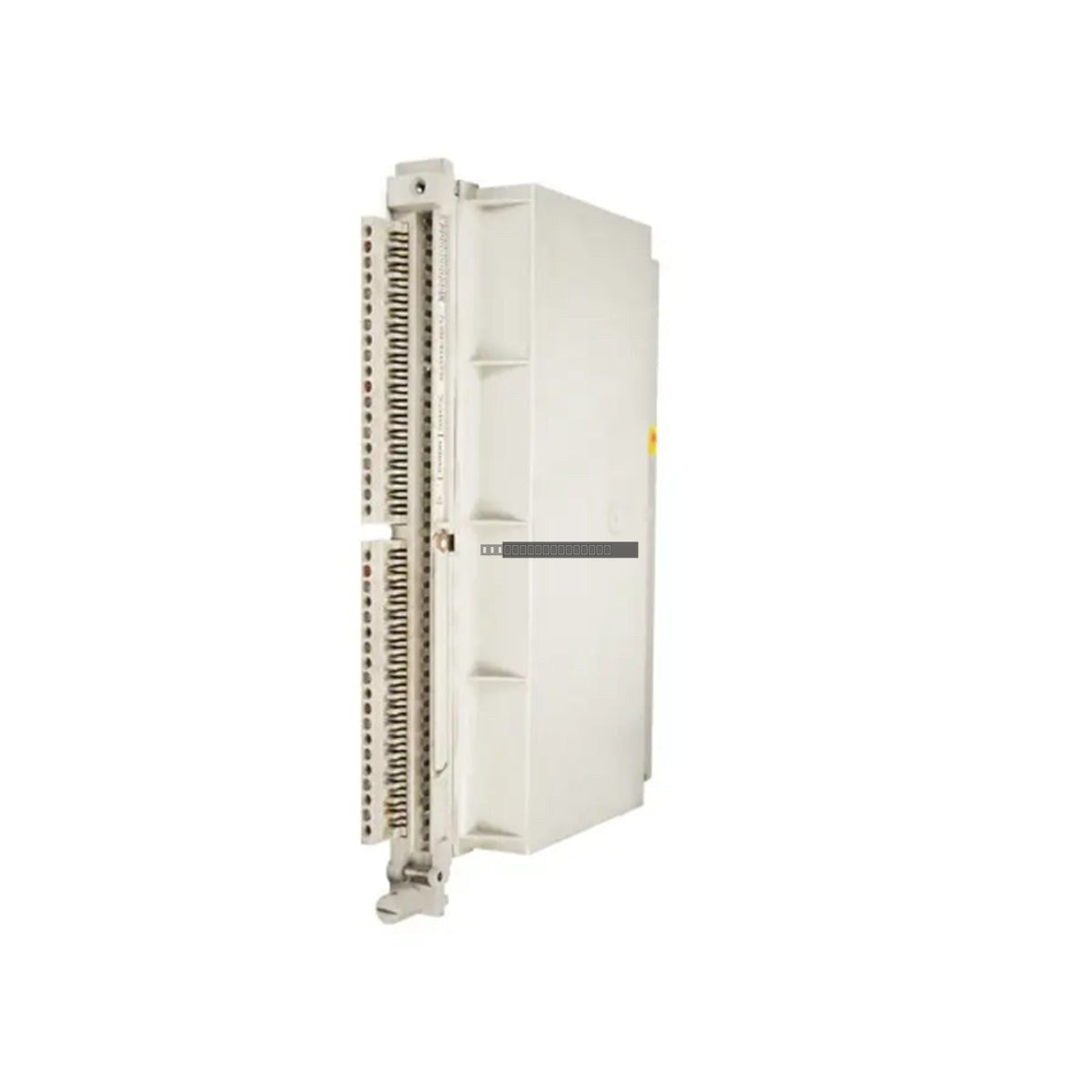

Siemens 6ES5454-4UA12 Simatic S5 Digital Output Module

Siemens 6ES5454-4UA12 Simatic S5 Digital Output Module

Description

The Siemens 6ES5454-4UA12 is a high-current digital output module designed for the Simatic S5-135/155 automation systems. This module provides 16 isolated output channels capable of driving heavy-duty industrial loads such...

16 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 4

SKU: 6ES5454-4UA12
Proveedora: Siemens
tipo: Digital Output Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The Siemens 6ES5454-4UA12 is a high-current digital output module designed for the Simatic S5-135/155 automation systems. This module provides 16 isolated output channels capable of driving heavy-duty industrial loads such as solenoid valves, contactors, and actuators directly. By supporting 2 A per channel at 24 VDC, it reduces the need for intermediate relay stages, thereby streamlining control cabinet architecture and improving overall system reliability in demanding industrial environments.

Features

  • 16-channel digital output configuration for high-density control.
  • High-current switching capacity of 2 A per channel at 24 VDC.
  • Integrated short-circuit and thermal overload protection for enhanced safety.
  • Built-in free-wheeling diode clamping to suppress inductive back-EMF transients.
  • Optocoupler isolation between field-side signals and the internal logic bus.
  • Real-time diagnostic feedback to the central processor for rapid fault detection.

Applications

This module is engineered for use in complex automation networks, including power plant turbine control, mineral processing, petroleum refining, and large-scale material handling conveyor systems where direct high-current switching is required.

Technical Specifications

Model 6ES5454-4UA12
System Compatibility Simatic S5-135/155
Number of Channels 16
Nominal Voltage 24 VDC
Max Current per Channel 2 A
Power Consumption 4.5 W (typical)
Operating Temperature 0 to 60 deg C
Storage Temperature -40 to 70 deg C

Installation Guidelines

  • Ensure the PLC rack power is disconnected before installing or removing the module to prevent electrical damage.
  • Verify that the module is properly seated in the rack slot and secured with the provided locking mechanisms.
  • Use shielded cabling for field connections to minimize EMI interference in high-noise industrial environments.
  • Ensure adequate ventilation within the cabinet to maintain operating temperatures within the specified 0 to 60 deg C range.
  • Follow standard ESD handling procedures when touching the module backplane connectors.

FAQ

Is this module compatible with S5-115U systems?
The 6ES5454-4UA12 is specifically designed for the S5-135/155 series. Please verify your rack backplane compatibility before installation.

Does this module require external power for the outputs?
Yes, the module requires a 24 VDC supply to drive the field-side output loads, while the internal logic is powered by the backplane bus.
