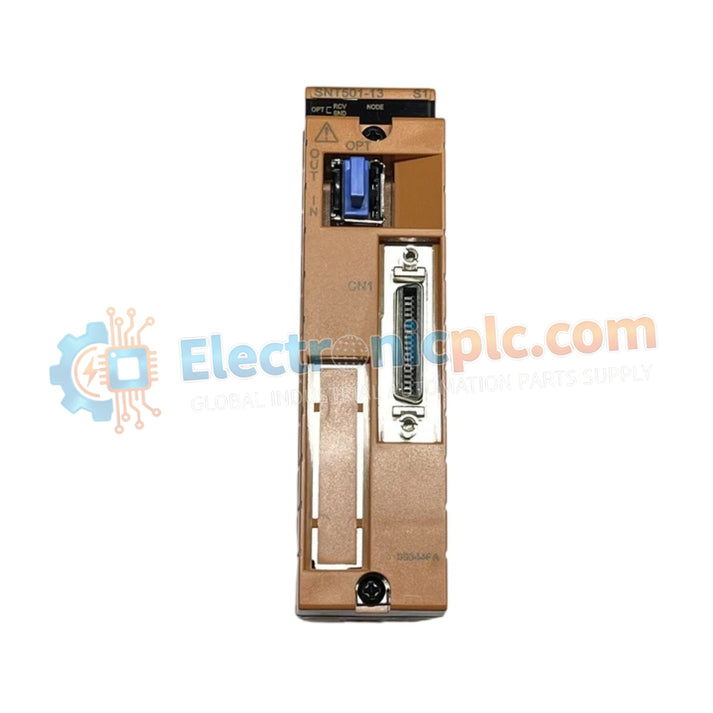

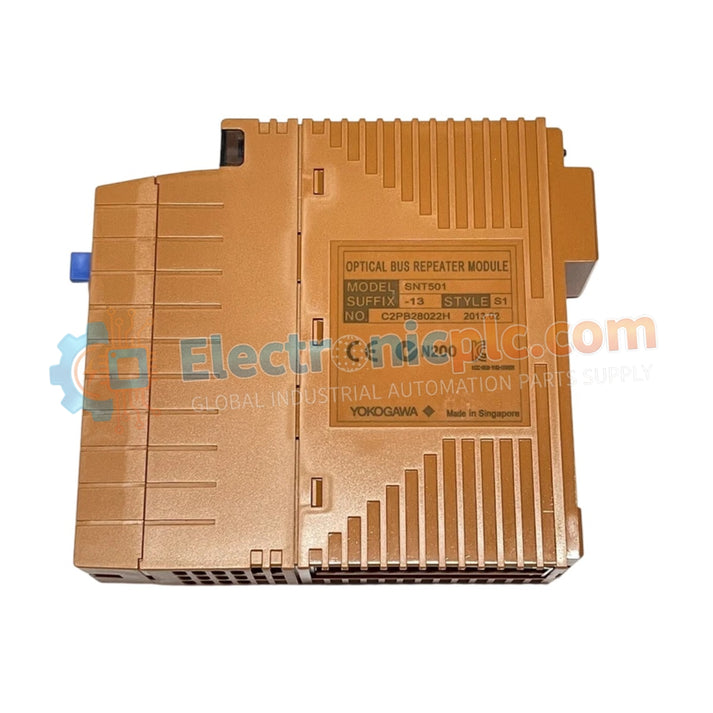

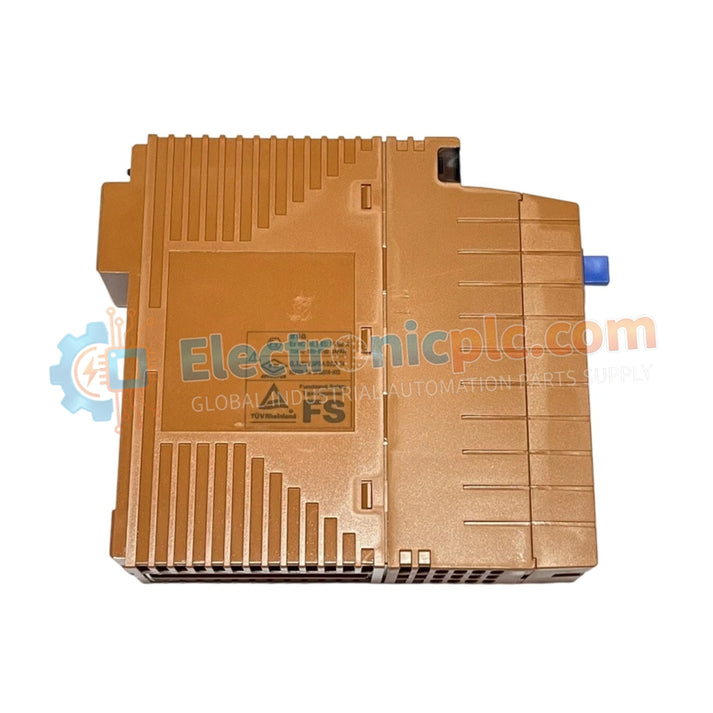

Configurado para la regeneración de señales ópticas en plataformas de sistemas de control distribuido, el YOKOGAWA SNT501-53 (Repetidor de Bus Óptico SNT501-53) proporciona una transición de señal física directa y una extensión de la distancia del bus. Este componente de hardware sirve como interfaz esclava óptica utilizada para ejecutar la propagación de datos de la red ESB (Enhanced Safety Bus) a través de arquitecturas de automatización industrial geográficamente dispersas.

Especificaciones del Hardware

Propagación y Aislamiento de la Señal de Red

El módulo SNT501-53 utiliza tecnología de fibra óptica para unir segmentos de la red ESB que exceden las limitaciones del cableado eléctrico estándar. Al convertir las señales eléctricas del bus en pulsos ópticos, el módulo garantiza la integridad de los datos contra la interferencia electromagnética (EMI) y elimina el potencial de bucles de tierra entre gabinetes distantes. La configuración del repetidor esclavo es específica para el mantenimiento y la extensión del bus de seguridad, proporcionando el reajuste de la señal y la amplificación de potencia necesarios para mantener un rendimiento determinista para el tráfico de control crítico.

Preguntas Frecuentes (FAQ)

P: ¿Cuál es el significado de la designación "Solo para Fines de Mantenimiento"?

R: Esta designación indica que el módulo está específicamente diseñado para la expansión del sistema o el reemplazo de la infraestructura durante las ventanas de mantenimiento programadas. No debe utilizarse para eludir las especificaciones de diseño originales del sistema sin verificar el presupuesto del enlace óptico.

P: ¿Puede este módulo esclavo operar de forma independiente sin un repetidor maestro?

R: No. El SNT501-53 está diseñado como un componente esclavo en el enlace óptico ESB. Requiere una unidad repetidora maestra correspondiente para gestionar la sincronización del bus y los protocolos de temporización de la señal.

Pautas de Instalación en Campo

• Manejo del Cable Óptico: Las conexiones de fibra óptica son sensibles a los residuos y a los radios de curvatura. Limpie todos los conectores ópticos con toallitas sin pelusa estándar de la industria y alcohol isopropílico antes de la inserción. Asegúrese de que los cables de conexión de fibra óptica se instalen con un radio de curvatura superior a 50 mm para evitar microfracturas.
• Sellado Ambiental: La unidad está clasificada según el estándar ISA G3, lo que proporciona protección en atmósferas corrosivas. Asegúrese de que el módulo esté alojado en un gabinete con clasificación IP y de que todos los puntos de entrada de cables estén sellados correctamente para mantener este nivel de protección.
• Consideraciones Térmicas: Dado el amplio rango de temperatura de funcionamiento (-20 °C a +70 °C), asegúrese de que el módulo esté instalado en un área con un flujo de aire convectivo adecuado. No instale el repetidor esclavo en un compartimento hermético y sin ventilación, ya que la acumulación de calor interno puede degradar el rendimiento del transmisor óptico.
• Toma de Tierra: Si bien el enlace óptico está inherentemente aislado, el chasis metálico del módulo debe conectarse al bus de tierra de protección (PE) del sistema para garantizar el cumplimiento de los requisitos de compatibilidad electromagnética.
