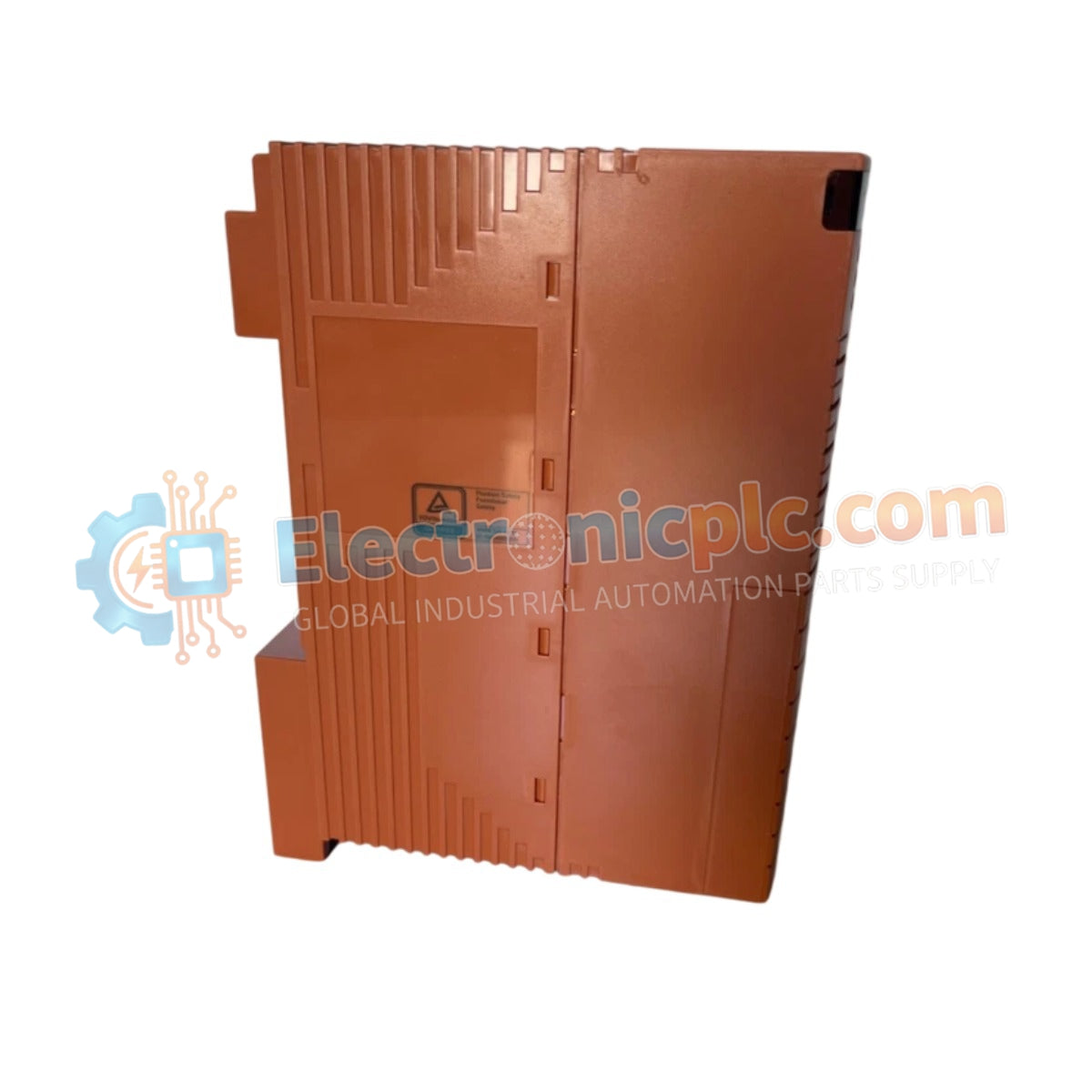

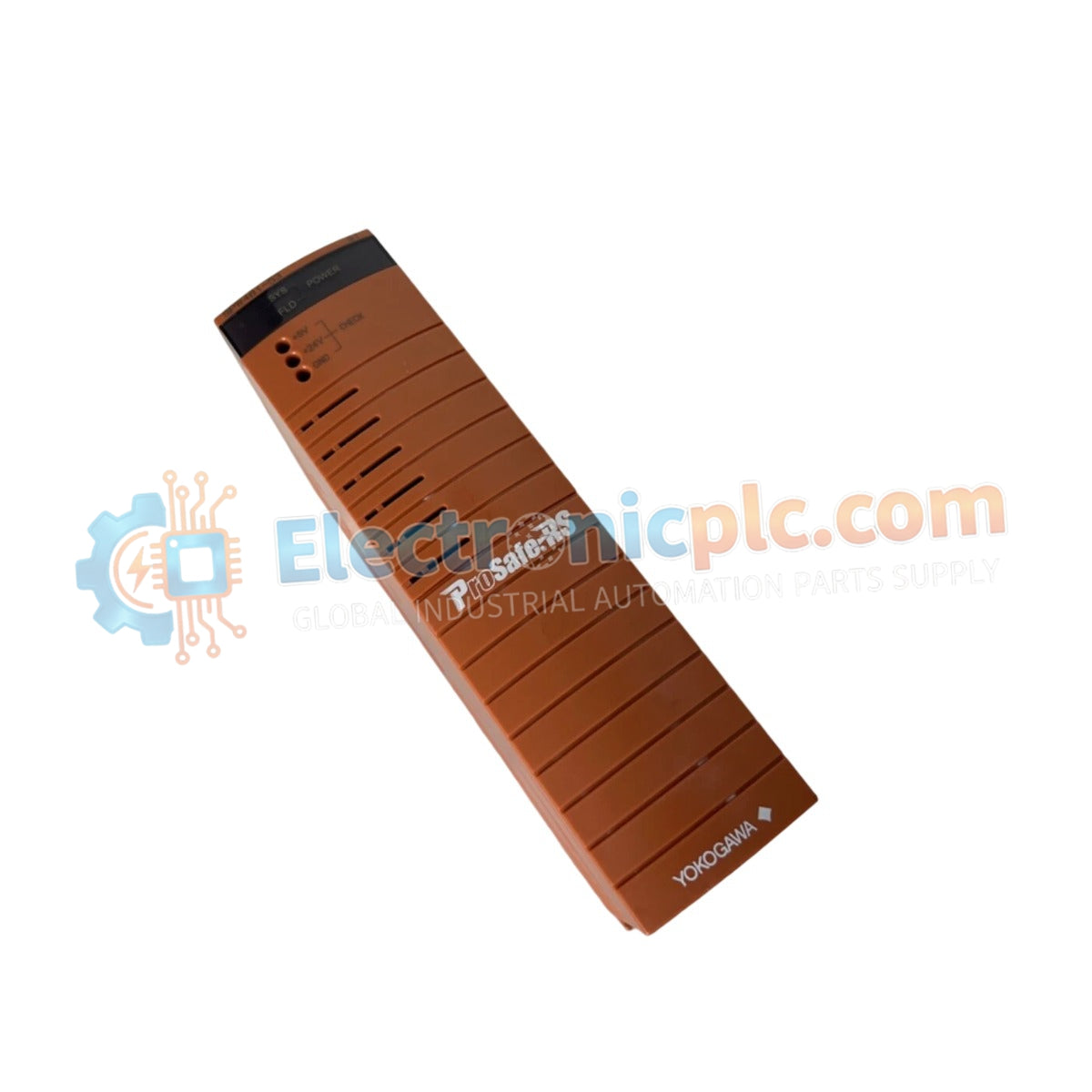

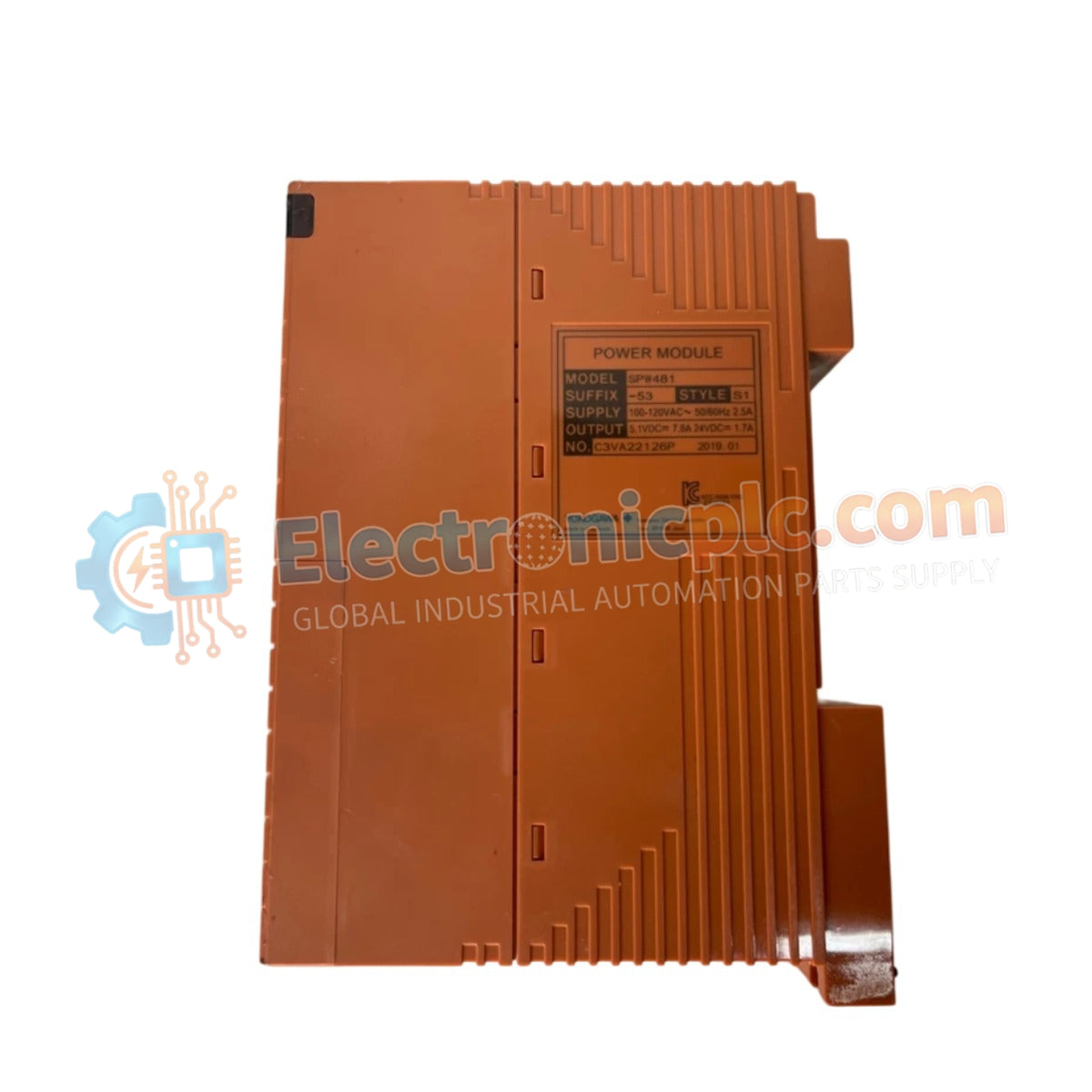

El YOKOGAWA SPW481, también catalogado como el módulo de fuente de alimentación SPW481, funciona como un componente de hardware dedicado para la regulación y distribución de energía dentro de las plataformas Yokogawa DCS. Este módulo ejecuta la conversión del voltaje de suministro entrante en una salida de CC regulada, manteniendo la estabilidad operativa requerida para las tarjetas de control montadas en el backplane y la instrumentación de campo integrada.

Especificaciones de hardware

Control de procesos y aislamiento de señales

El SPW481 facilita los rieles de voltaje estables necesarios para la continuidad del control de procesos. La unidad incorpora aislamiento de canal a canal para evitar bucles de tierra e inyección de ruido eléctrico en el bus de control. Se mantiene una entrega de voltaje consistente en diversas condiciones de carga para garantizar la integridad del protocolo de bucle HART de 4-20 mA utilizado por la instrumentación posterior. La compensación de unión fría (CJC) y la gestión térmica precisa se implementan dentro de la etapa de potencia para mantener la precisión del rendimiento en todo el rango de temperatura operativa.

Preguntas frecuentes

P: ¿Es el SPW481 compatible con configuraciones de alimentación redundantes?

R: Sí, este módulo admite configuraciones de reparto de carga cuando se instala en pares redundantes dentro de un chasis Yokogawa compatible. Asegúrese de que ambos módulos estén activos y conectados a fuentes de alimentación independientes para mantener un tiempo de conmutación cero en caso de fallo de un solo módulo.

P: ¿El módulo admite el intercambio en caliente (hot-swapping)?

R: El SPW481 admite el intercambio en caliente en backplanes correctamente configurados. Asegúrese de que el rack asociado esté equipado con circuitos de protección para manejar sobretensiones transitorias durante el acoplamiento de los pines del conector del backplane.

Pautas de instalación en campo

1. Confirme que la fuente de alimentación de entrada esté desenergizada antes de montar el módulo en el chasis.
2. Alinee el módulo con los rieles guía del chasis y aplique una presión firme hasta que los pines del conector encajen completamente con el bus del backplane.
3. Asegure el módulo utilizando los herrajes de fijación del panel frontal para garantizar la estabilidad y el contacto eléctrico adecuado con la tierra del chasis.
4. Verifique el voltaje de salida en los terminales del backplane después de la instalación para confirmar que se mantiene dentro del rango nominal bajo carga.
5. Proporcione suficiente espacio de ventilación por encima y por debajo de la unidad para evitar la limitación térmica de los componentes internos de regulación de voltaje.
