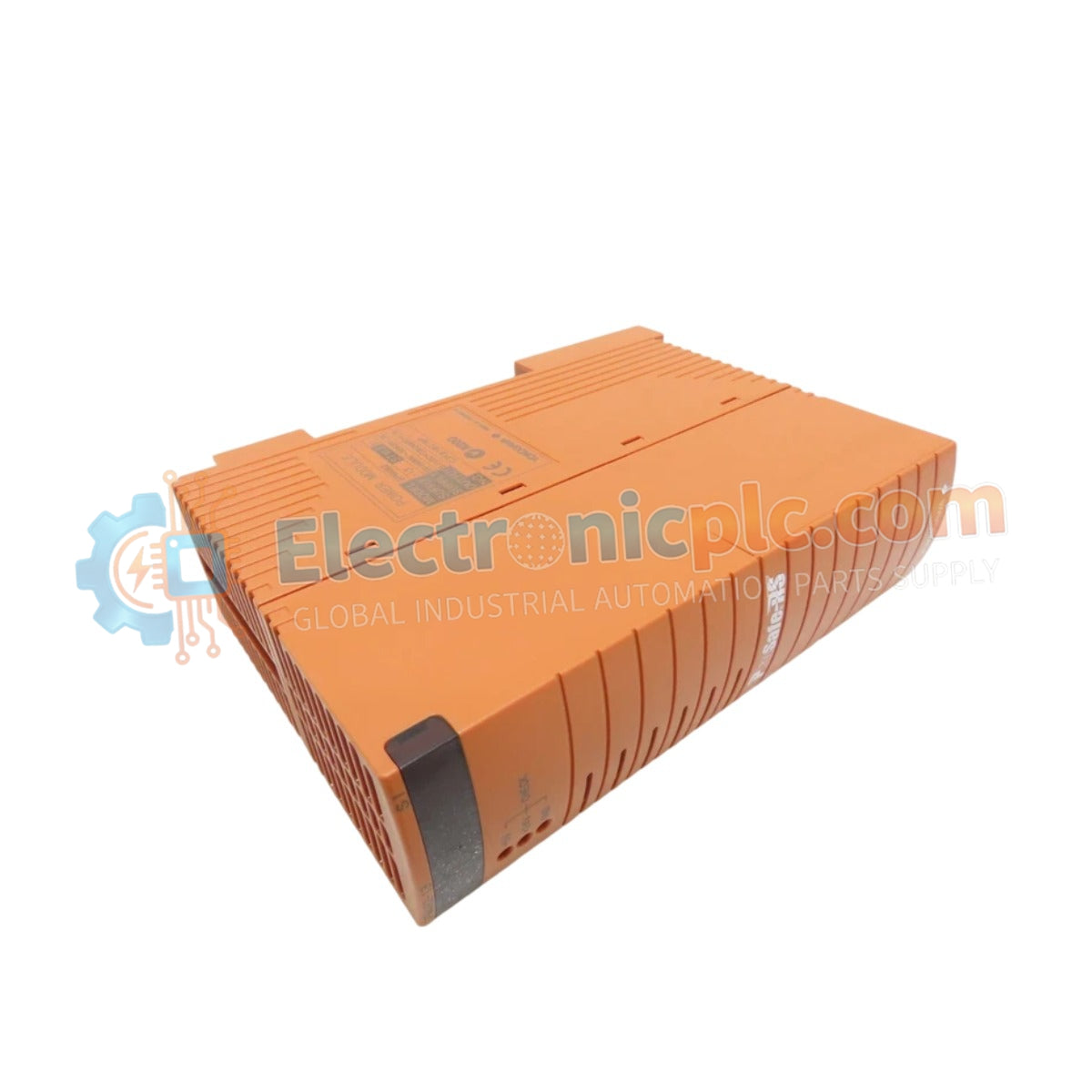

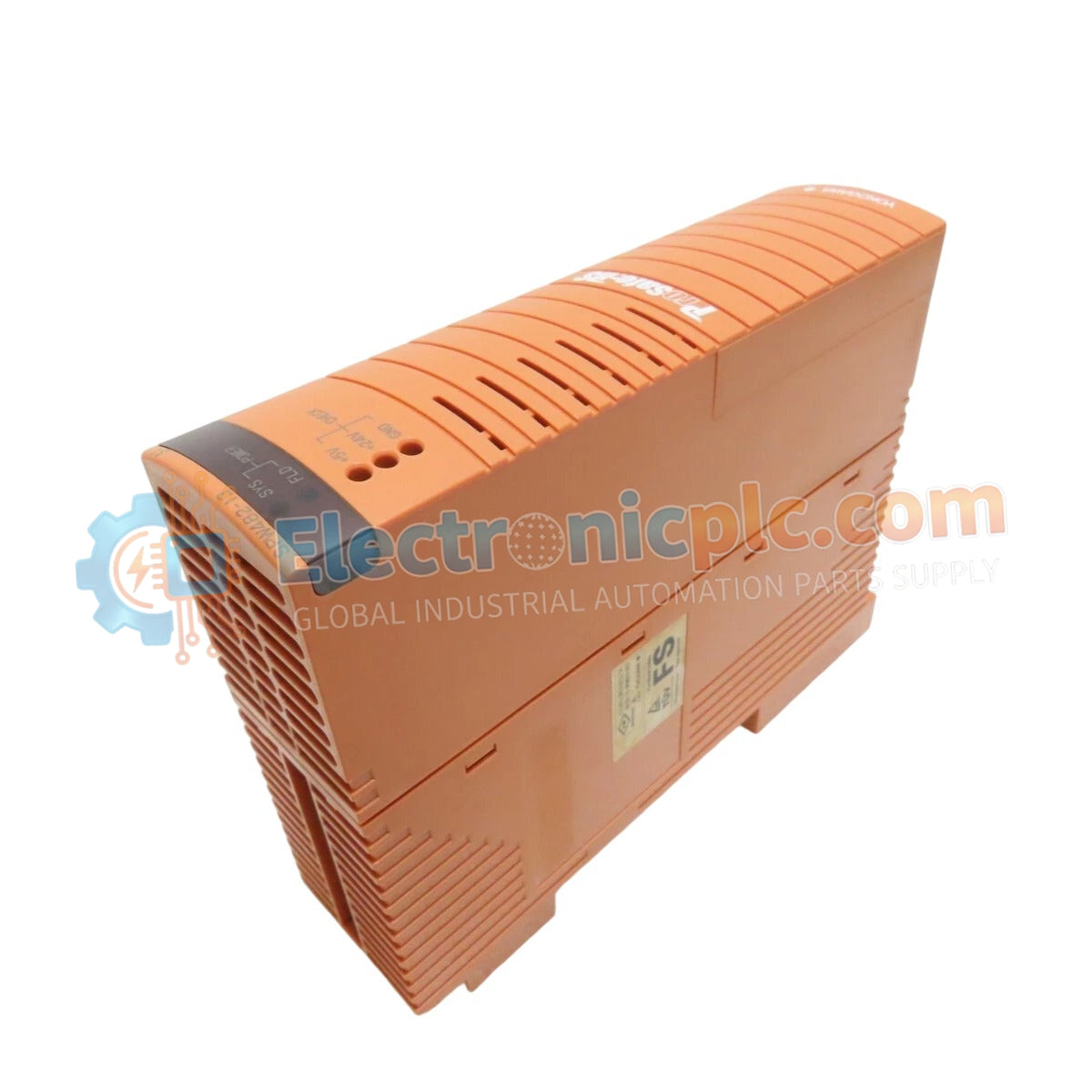

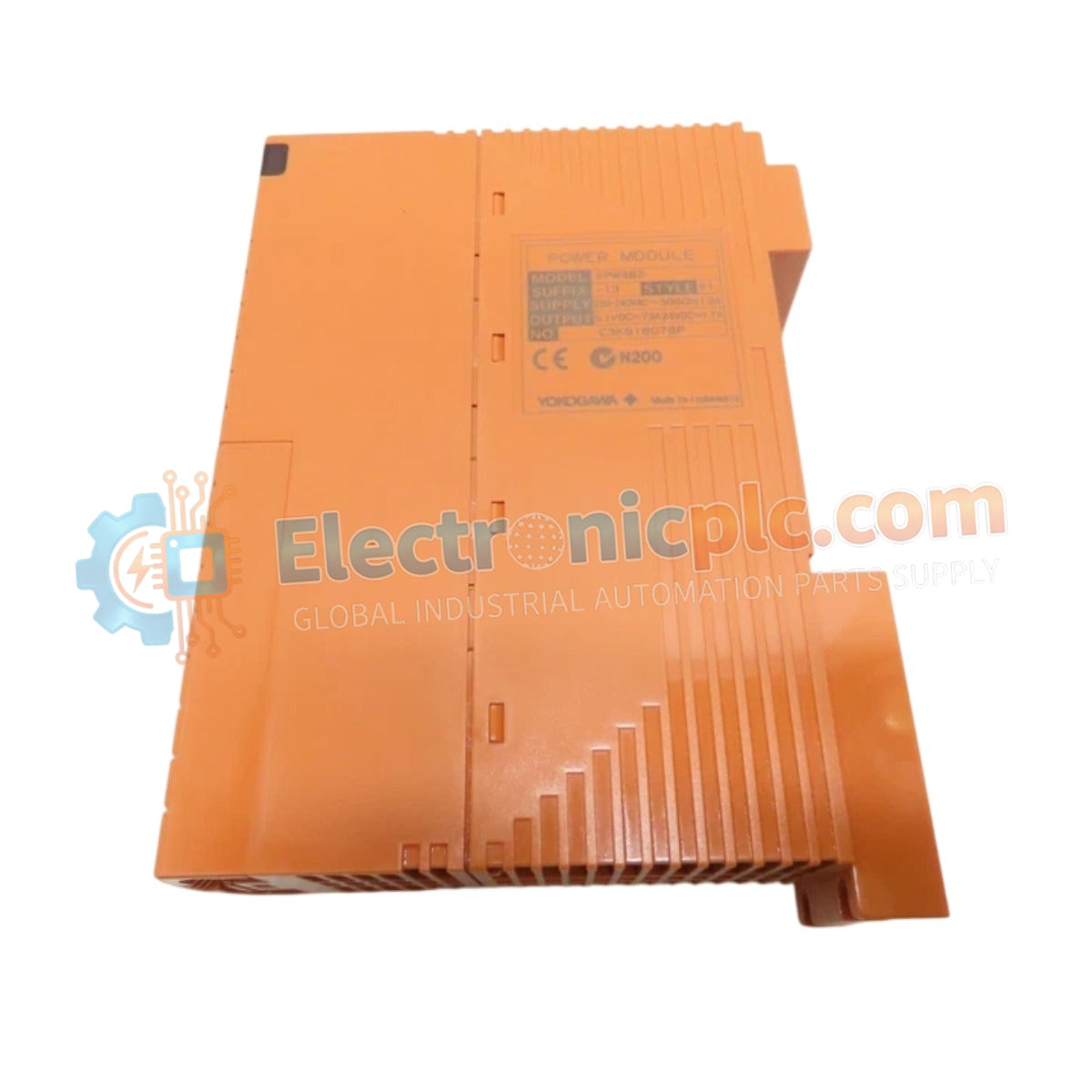

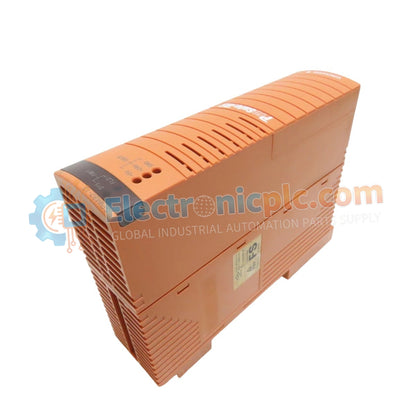

El YOKOGAWA SPW482-13 S1, también catalogado como el Módulo de Fuente de Alimentación SPW482-13, funciona como un componente de hardware dedicado para la regulación y distribución de voltaje dentro de la arquitectura DCS de Yokogawa. Este módulo facilita la conversión de la energía de entrada en una salida de CC estable, asegurando el potencial eléctrico requerido para los módulos de la placa posterior conectados y los bucles de instrumentación integrados.

Desglose de Sufijos y Matriz de Modelos

El identificador de modelo SPW482-13 S1 designa la configuración estándar para esta unidad de fuente de alimentación. El sufijo "S1" indica el nivel de revisión específico para la compatibilidad mecánica y eléctrica dentro de la placa posterior del sistema Yokogawa de destino.

Especificaciones de Hardware

Control de Procesos y Aislamiento de Señales

El SPW482-13 S1 proporciona aislamiento galvánico desde la entrada de CA primaria hasta el bus de CC secundario, protegiendo la circuitería de control sensible de transitorios de línea. El módulo está diseñado para mantener la estabilidad del protocolo de bucle HART de 4-20 mA suprimiendo las ondulaciones en el circuito de distribución de energía. Se aplica aislamiento de canal a canal dentro de la etapa de gestión de energía para eliminar el ruido de modo común y evitar bucles de tierra a través de redes de campo distribuidas.

Preguntas Frecuentes

P: ¿El SPW482-13 S1 admite configuraciones de energía redundantes?

R: Sí, cuando se instala en una configuración de rack de doble redundancia, el módulo está diseñado para compartir la carga. Asegúrese de que ambos módulos estén activos y conectados a fuentes de alimentación independientes para mantener un tiempo de conmutación cero en caso de una falla de un solo módulo.

P: ¿Es compatible este módulo con la inserción en vivo o el intercambio en caliente?

R: El SPW482-13 S1 admite el intercambio en caliente dentro de placas posteriores correctamente configuradas. Asegúrese de que el rack asociado esté equipado con circuitos de protección para manejar sobretensiones transitorias durante el acoplamiento de los pines del conector de la placa posterior.

Pautas de Instalación en Campo

1. Verifique que la ranura del chasis esté libre de residuos antes de insertar el módulo.
2. Alinee el módulo con los rieles guía y presione firmemente hasta que los pines del conector encajen completamente con el bus de la placa posterior.
3. Apriete los tornillos de retención en la parte superior e inferior del panel frontal para asegurar una conexión a tierra firme al marco del chasis.
4. Confirme que el voltaje de entrada coincide con la clasificación indicada en el panel frontal del módulo para evitar daños a los componentes internos.
5. Utilice cables blindados para todo el cableado de campo para mantener el cumplimiento de los requisitos de compatibilidad electromagnética.
