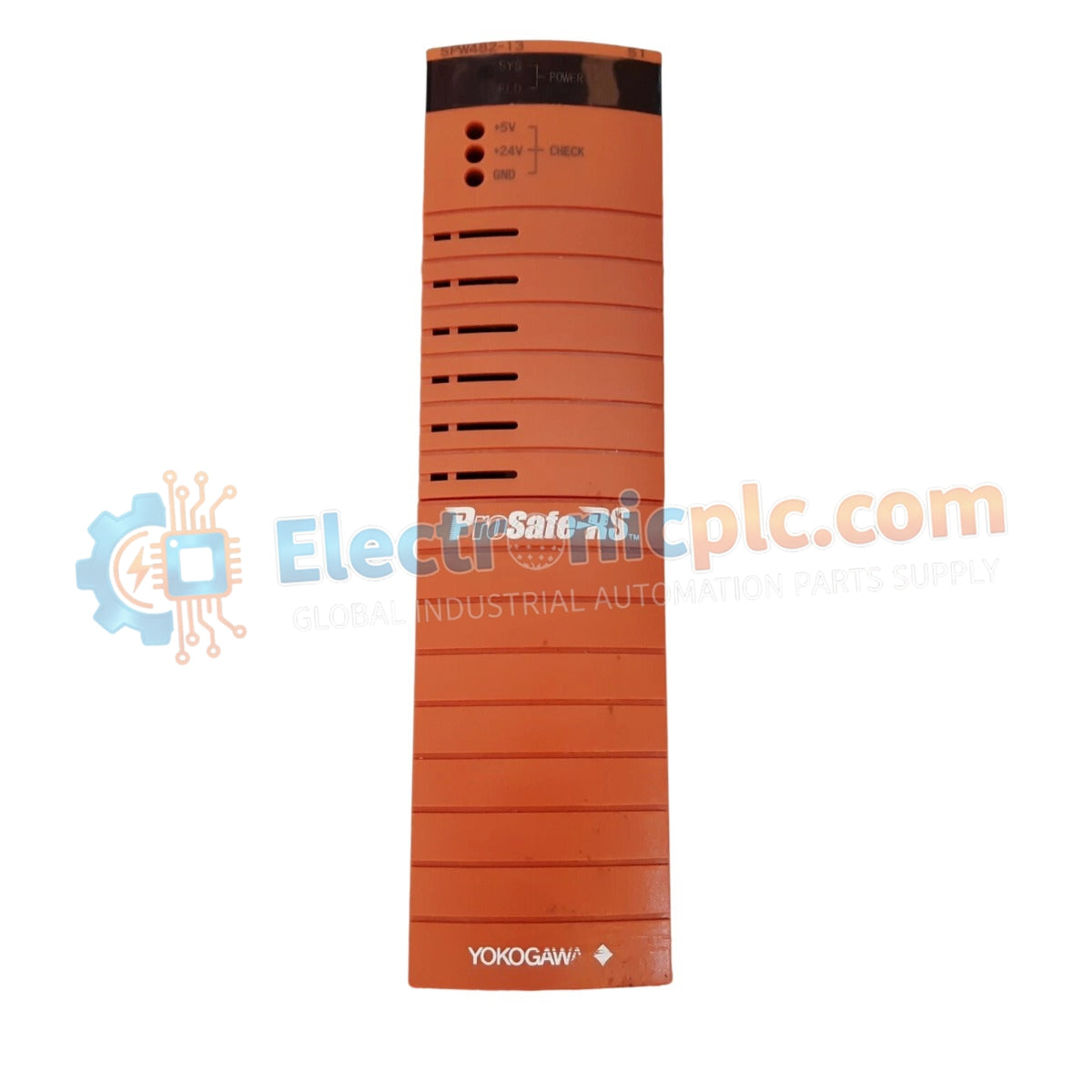

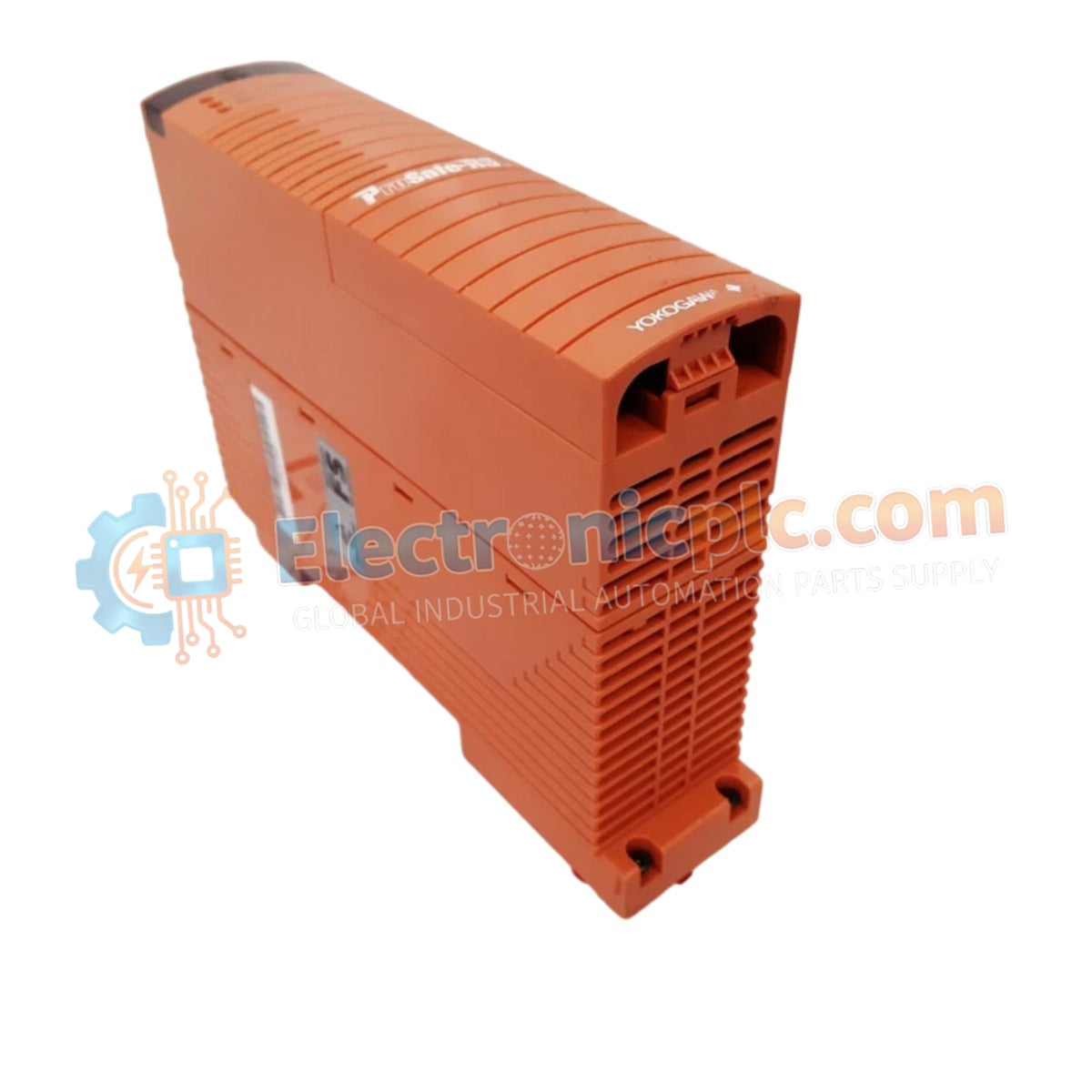

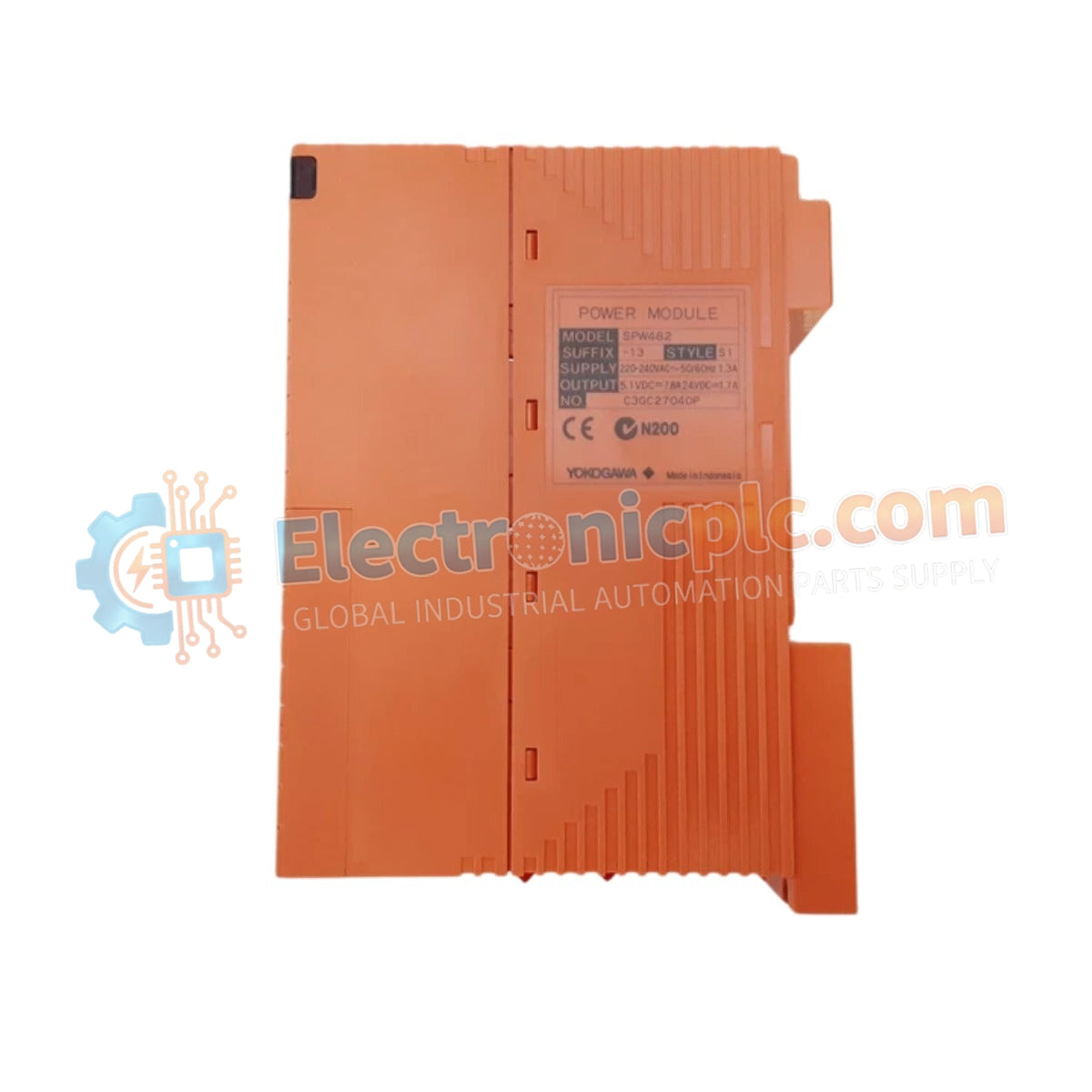

El YOKOGAWA SPW482-13, también catalogado como el Módulo de Fuente de Alimentación SPW482-13, funciona como un componente de hardware dedicado para la distribución de energía dentro de CENTUM VP y plataformas de control de procesos relacionadas.

Especificaciones de hardware

Estabilización de energía para control de procesos

El SPW482-13 es un módulo de fuente de alimentación especializado diseñado exclusivamente para la Unidad de Control de Campo (FCU), la Unidad de Nodo FIO y la Unidad Repetidora del Bus Óptico ESB. No funciona como una fuente de energía genérica; sus características de salida se ajustan estrictamente a los requisitos de energía de estos componentes específicos de la plataforma Yokogawa. El módulo admite una configuración de doble redundancia, lo que permite la instalación concurrente de dos módulos para garantizar el funcionamiento continuo y la tolerancia a fallos frente a fallas individuales de la fuente de alimentación dentro del chasis DCS.

Preguntas frecuentes (FAQ)

P: ¿Se puede usar el SPW482-13 para alimentar instrumentos genéricos de 24 VCC?

R: No. Este módulo está diseñado para uso exclusivo con unidades específicas de Yokogawa, incluyendo la FCU, la Unidad de Nodo FIO y la Unidad Repetidora del Bus Óptico ESB. Carece de las especificaciones de salida universales requeridas para la instrumentación de propósito general.

P: ¿Cuáles son los requisitos para lograr una configuración de energía redundante?

R: La redundancia se logra instalando dos módulos SPW482-13 dentro de las ranuras designadas de la unidad host (FCU o Nodo FIO). El sistema gestiona automáticamente el reparto de carga entre los módulos redundantes para proporcionar alta disponibilidad.

Pautas de instalación en campo

• Asegúrese de que la unidad host (FCU o Nodo FIO) esté desenergizada antes de insertar o retirar el módulo para evitar arcos eléctricos en la interfaz del conector exclusivo.
• Alinee el módulo con las guías de la ranura y empuje firmemente hasta que el módulo esté completamente encajado en el backplane; verifique que la conexión sea segura para mantener la integridad eléctrica.
• No intente modificar los pines del conector exclusivo ni adaptar el módulo para usarlo en hardware no especificado, ya que esto provocará daños inmediatos al módulo y a la unidad host.
• Valide que la alimentación de 220-240 VCA esté dentro del rango de tolerancia de +/- 10%; la inestabilidad de la energía fuera de estos límites puede provocar que el módulo se apague o presente problemas de rendimiento transitorios.
