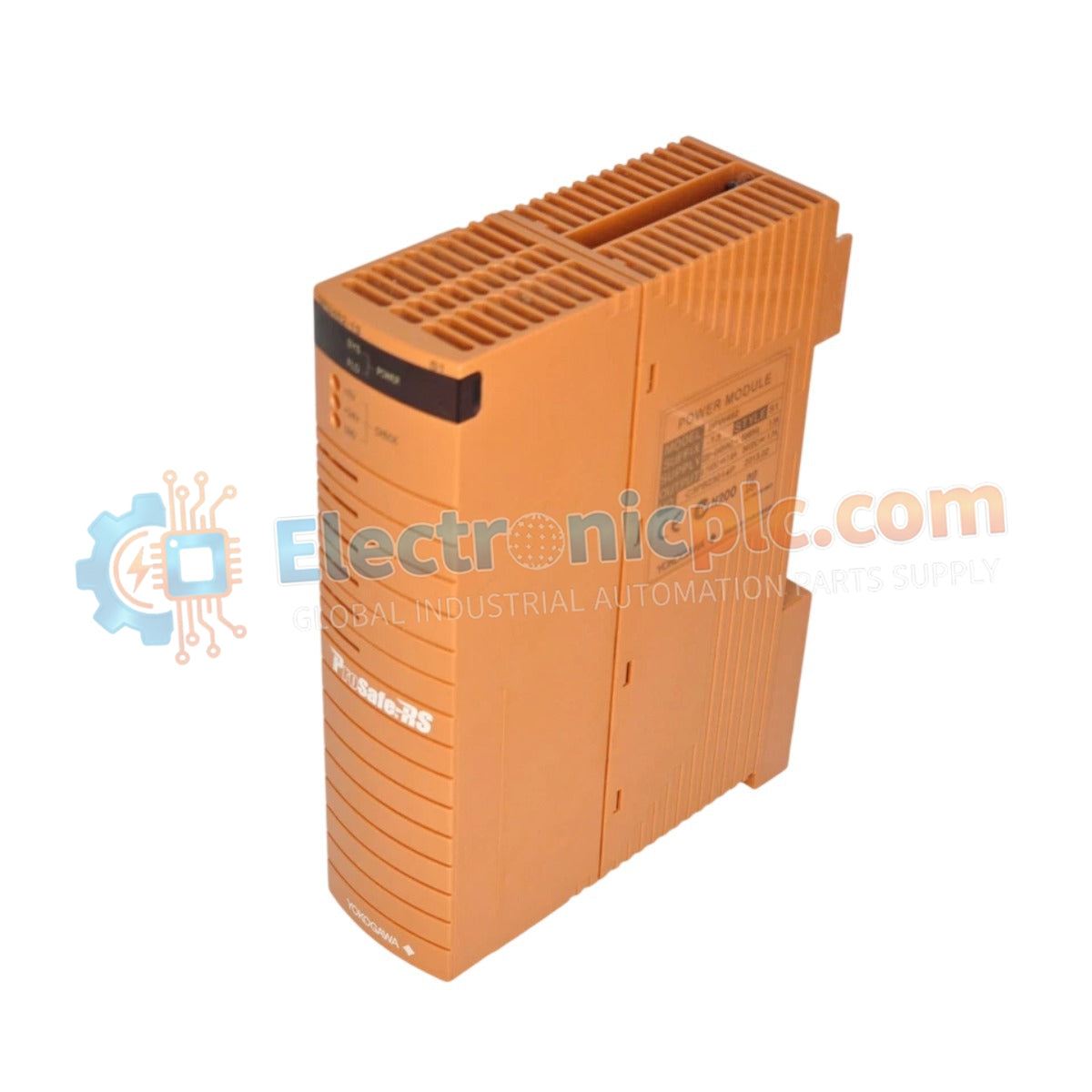

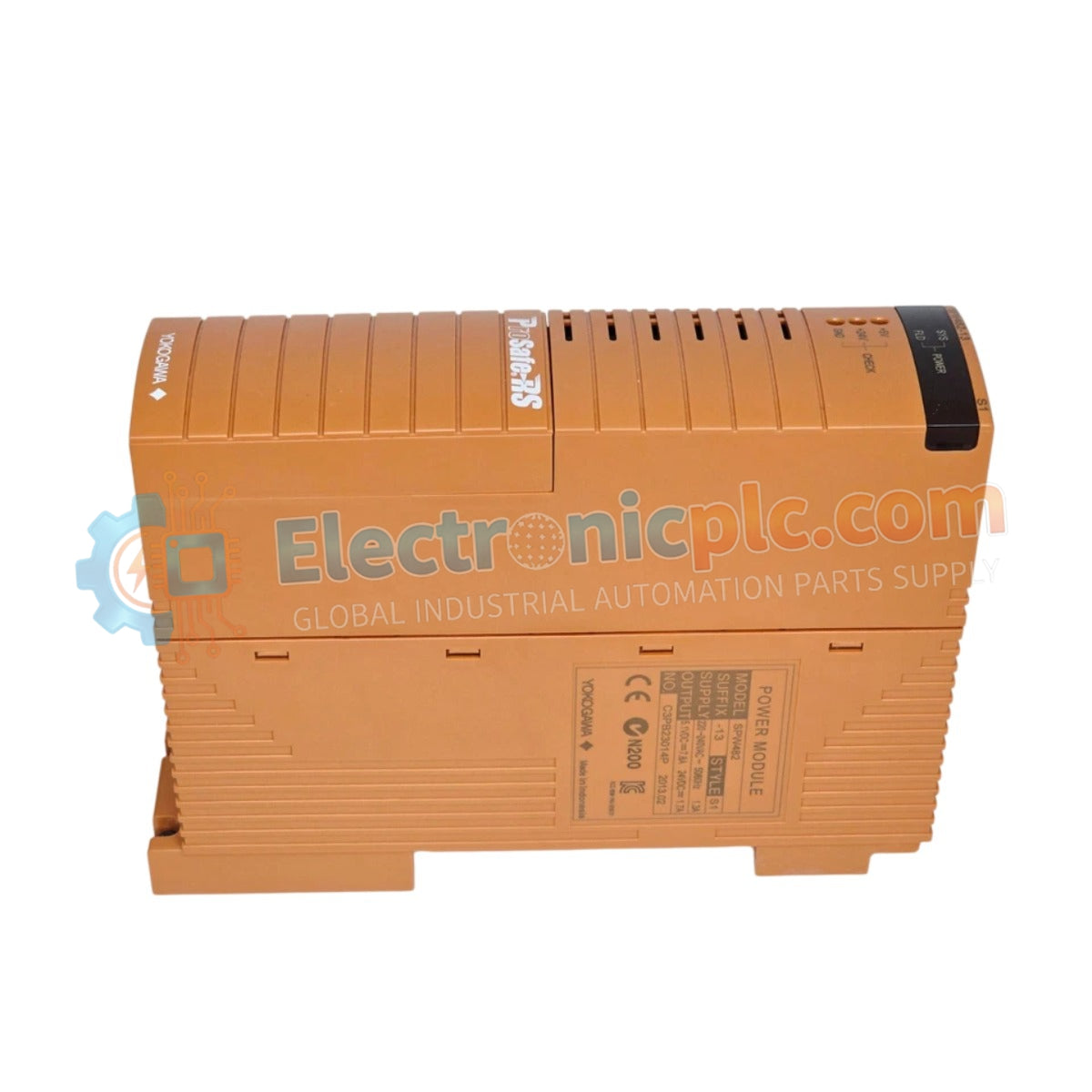

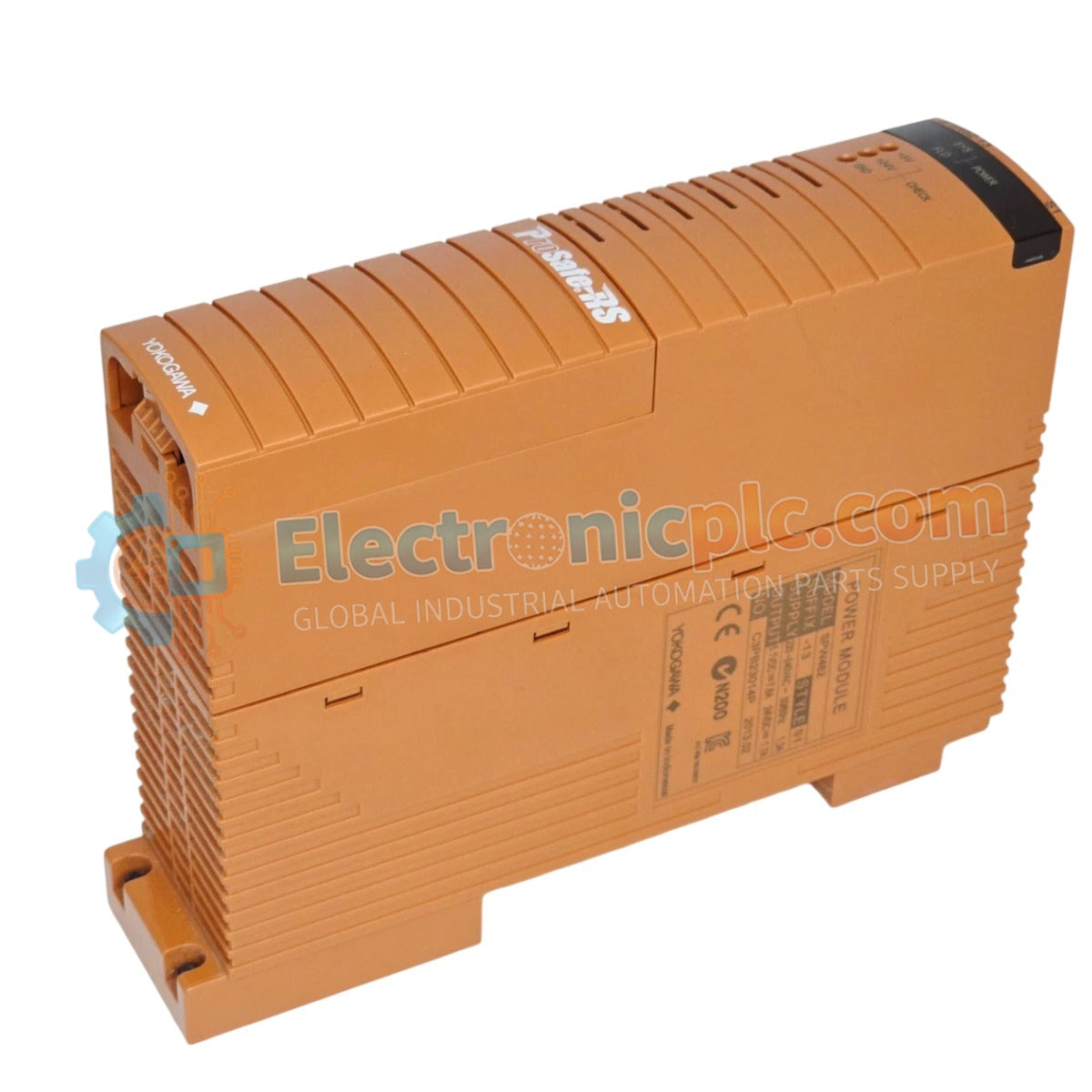

El YOKOGAWA SPW482-53 S1, también catalogado como el Módulo de Fuente de Alimentación SPW482-53, funciona como un componente de hardware dedicado para la regulación de voltaje y la distribución eléctrica dentro de redes de control industrial.

Desglose de Sufijos y Matriz de Modelos

• SPW482-53: Designación del módulo de fuente de alimentación base.
• S1: Nivel de revisión que indica la configuración estándar para montaje en gabinete.

Especificaciones de Hardware

Integración de Control de Procesos DCS

El módulo SPW482-53 S1 mantiene un estricto aislamiento canal a canal dentro del chasis DCS para evitar la propagación de ruido de modo común entre segmentos de energía aislados. Está diseñado para integrarse con instrumentación de control de procesos, asegurando un suministro de voltaje estable en configuraciones de E/S de alta densidad. Los circuitos de compensación de unión fría (CJC) se monitorean en relación con el bus de alimentación para evitar que la deriva térmica afecte las entradas de termopares sensibles gestionadas dentro de la misma arquitectura de placa posterior.

Preguntas Frecuentes

P: ¿Este módulo es capaz de operar de forma redundante cuando se combina con una fuente de alimentación secundaria?

R: Sí. El módulo admite la configuración de rieles de alimentación en paralelo; asegúrese de que el reparto de carga sea gestionado por la lógica de control de la placa posterior para evitar un desequilibrio de voltaje de salida.

P: ¿Existen restricciones específicas con respecto a la carga de energía del bus de comunicación de la placa posterior?

R: El módulo no debe exceder su capacidad de corriente de salida nominal al alimentar múltiples tarjetas de E/S; verifique que el consumo de energía acumulado total de las ranuras pobladas no exceda el 80% de la clasificación nominal del módulo para una vida útil prolongada.

Directrices de Instalación en Campo

1. Asegúrese de que la fuente de alimentación principal esté bloqueada/etiquetada (LOTO) antes de la inserción del módulo.
2. Alinee el módulo con los rieles guía de la placa posterior del gabinete, asegurándose de que los pines del conector encajen correctamente antes de activar el mecanismo de bloqueo.
3. Apriete los tornillos de montaje del panel frontal para asegurar que el chasis del módulo logre una conexión de baja impedancia con el gabinete del sistema conectado a tierra.
4. Verifique que todas las conexiones de los terminales de salida estén apretadas según las especificaciones del fabricante para evitar el calentamiento resistivo en los puntos de contacto.
5. Proporcione un mínimo de 10 cm de flujo de aire sin obstrucciones por encima y por debajo del módulo para facilitar el enfriamiento por convección.
