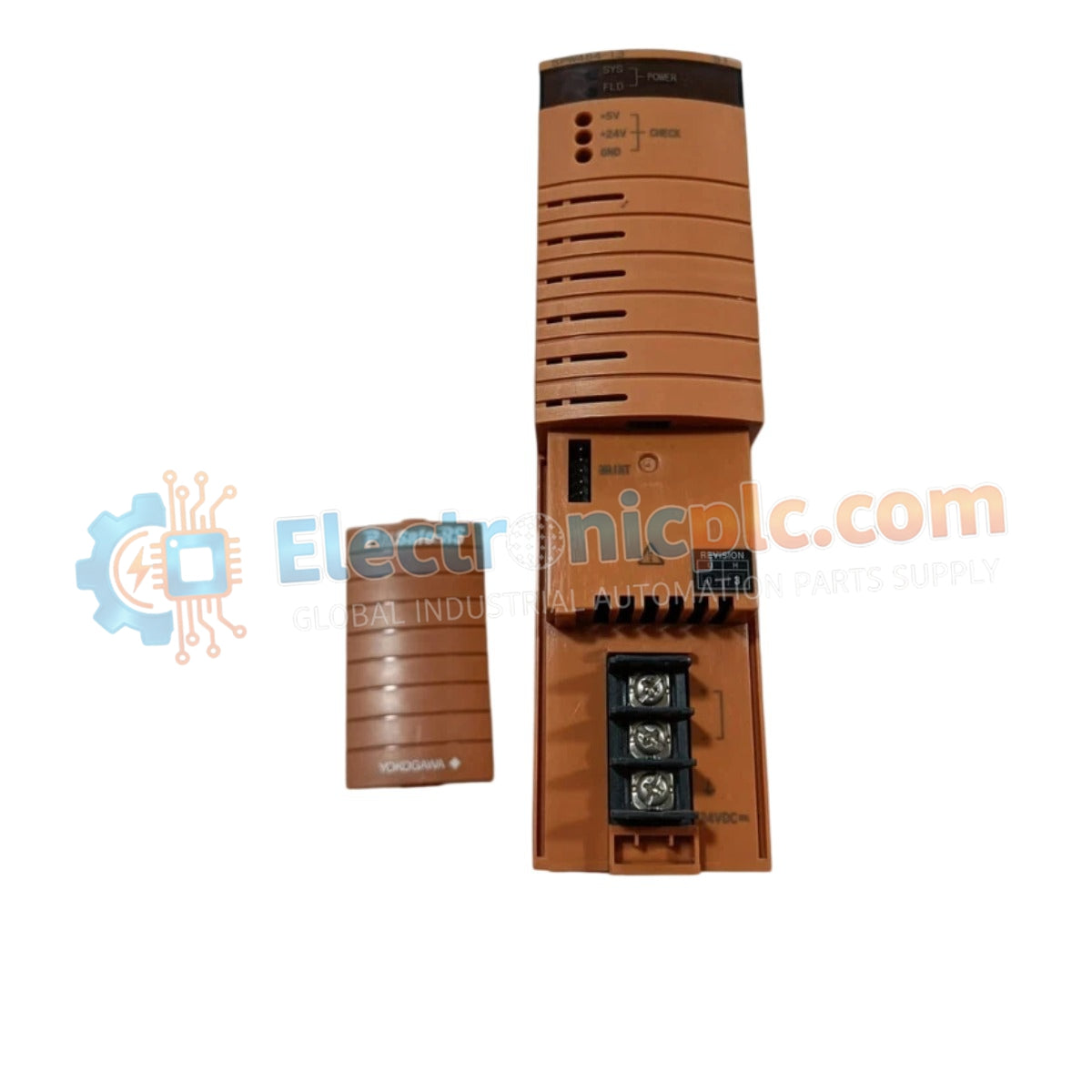

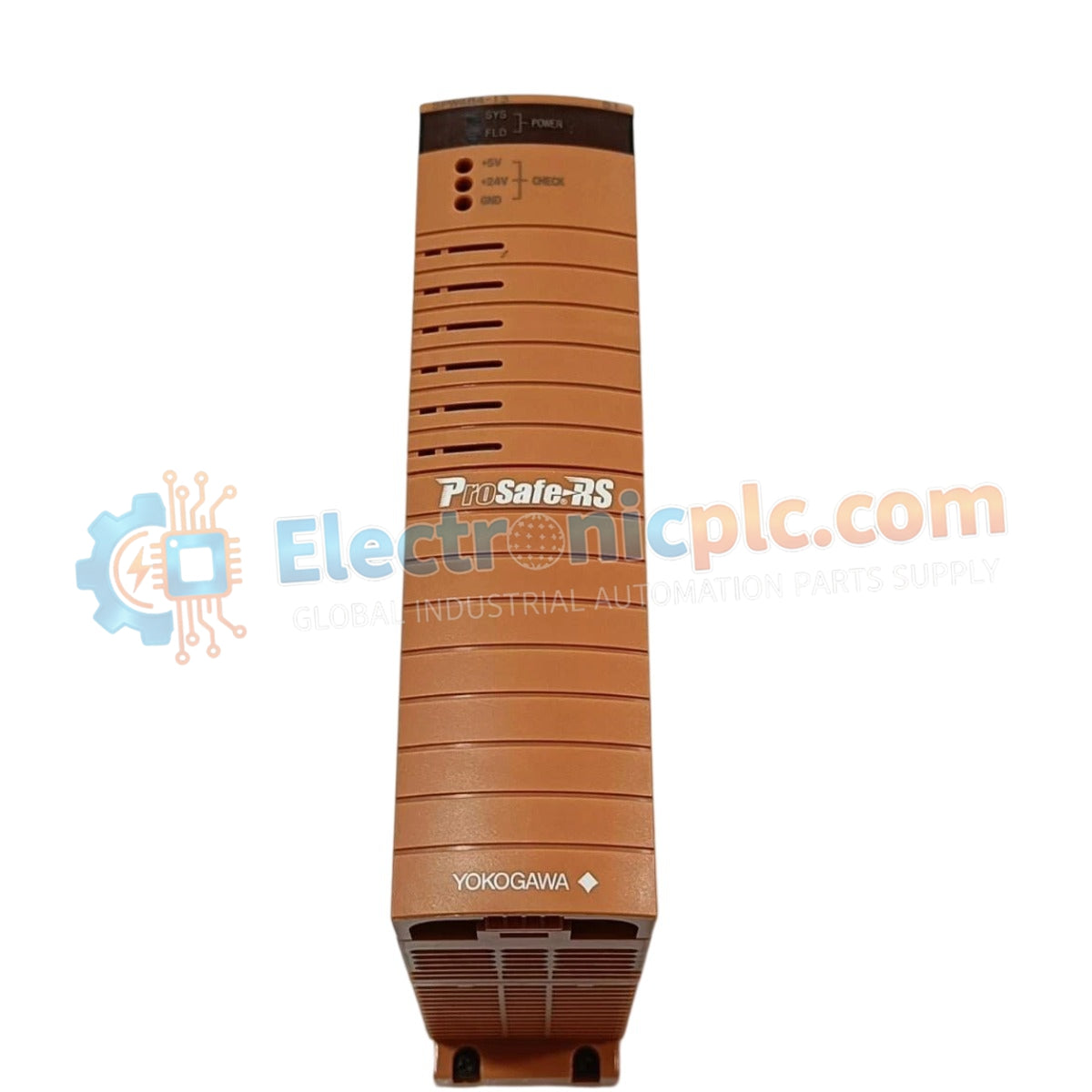

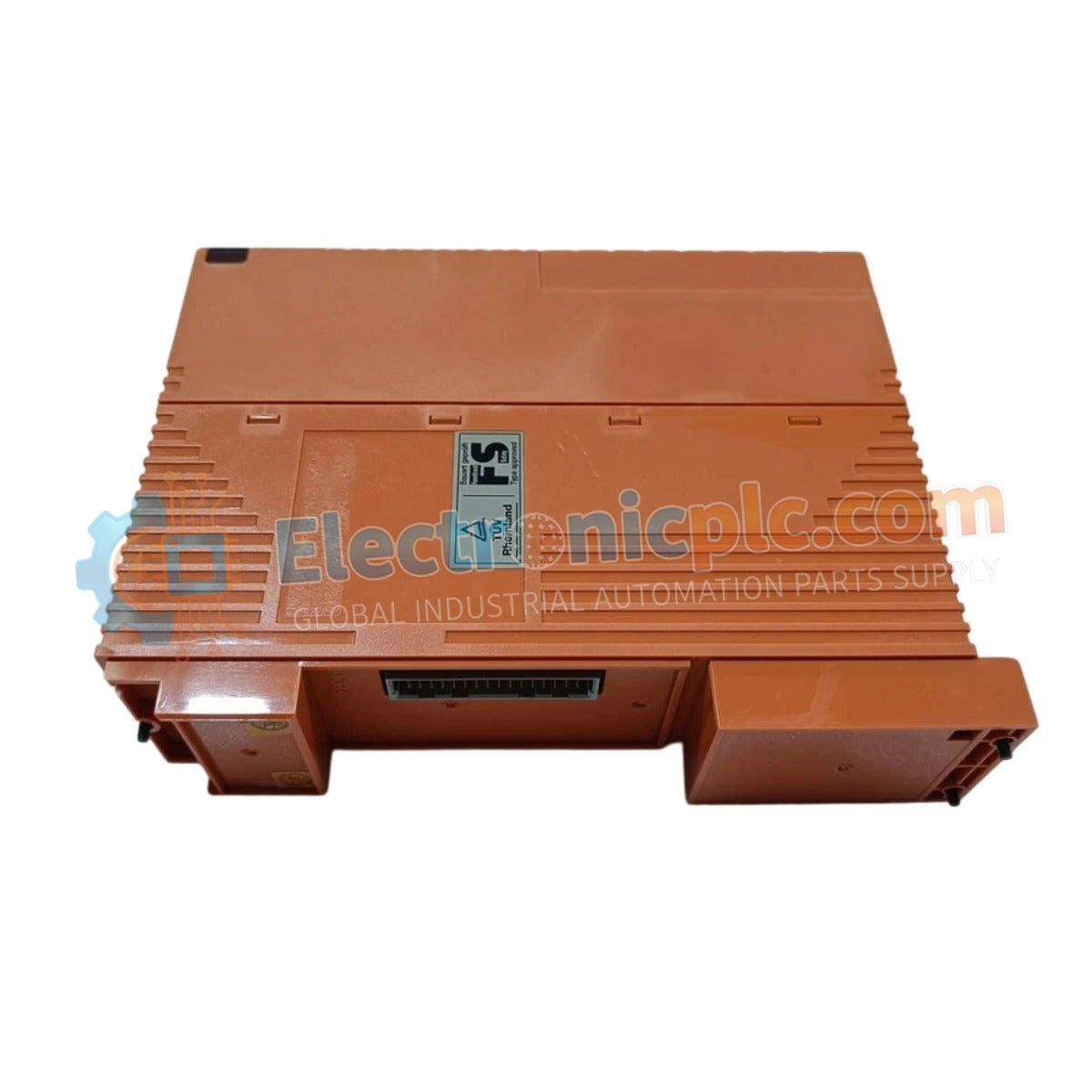

Configurado para la regulación de potencia y la distribución de voltaje en redes de control, el YOKOGAWA SPW484-13 (Módulo de fuente de alimentación SPW484-13) proporciona acondicionamiento eléctrico físico directo para el hardware interconectado de procesadores y procesamiento de señales.

Desglose de Sufijos y Matriz de Modelos

• SPW484-13: Designación del módulo base de la fuente de alimentación.

Especificaciones del Hardware

Integración de Control de Procesos DCS

El módulo SPW484-13 mantiene un estricto aislamiento de canal a canal dentro del chasis DCS para evitar la propagación de ruido de modo común entre segmentos de energía aislados. Está diseñado para la integración con instrumentación de control de procesos, asegurando una entrega de voltaje estable en configuraciones de E/S de alta densidad. Los circuitos de compensación de unión fría (CJC) se monitorean en relación con el bus de energía para evitar que la deriva térmica afecte las entradas de termopares sensibles gestionadas dentro de la misma arquitectura de placa posterior.

Preguntas Frecuentes

P: ¿Es este módulo capaz de operación redundante cuando se empareja con una fuente de alimentación secundaria?

R: Sí. El módulo soporta la configuración de rieles de alimentación paralelos; asegúrese de que el intercambio de carga sea gestionado por la lógica de control de la placa posterior para evitar el desequilibrio de voltaje de salida.

P: ¿Existen restricciones específicas con respecto a la carga de energía del bus de comunicación de la placa posterior?

R: El módulo no debe exceder su capacidad de corriente de salida nominal al alimentar múltiples tarjetas de E/S; verifique que el consumo de energía acumulado total de las ranuras pobladas no exceda el 80% de la clasificación nominal del módulo para una vida útil prolongada.

Pautas de Instalación en Campo

1. Asegúrese de que la fuente de alimentación principal esté bloqueada/etiquetada (LOTO) antes de la inserción del módulo.
2. Alinee el módulo con los rieles guía de la placa posterior del gabinete, asegurándose de que los pines del conector encajen correctamente antes de activar el mecanismo de bloqueo.
3. Apriete los tornillos de montaje del panel frontal para asegurar que el chasis del módulo logre una conexión de baja impedancia con la carcasa del sistema conectada a tierra.
4. Verifique que todas las conexiones de los terminales de salida estén apretadas según las especificaciones del fabricante para evitar el calentamiento resistivo en los puntos de contacto.
5. Proporcione un mínimo de 10 cm de flujo de aire sin obstrucciones por encima y por debajo del módulo para facilitar el enfriamiento por convección.
