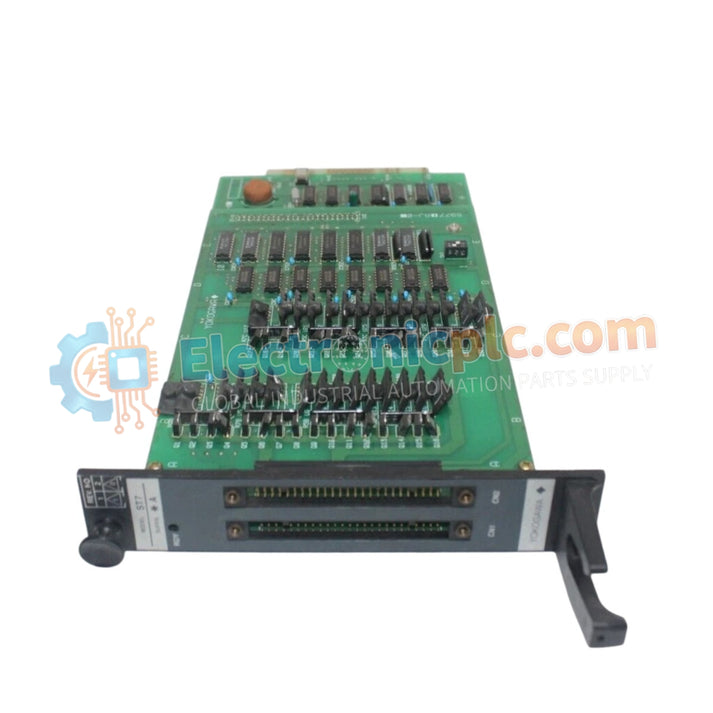

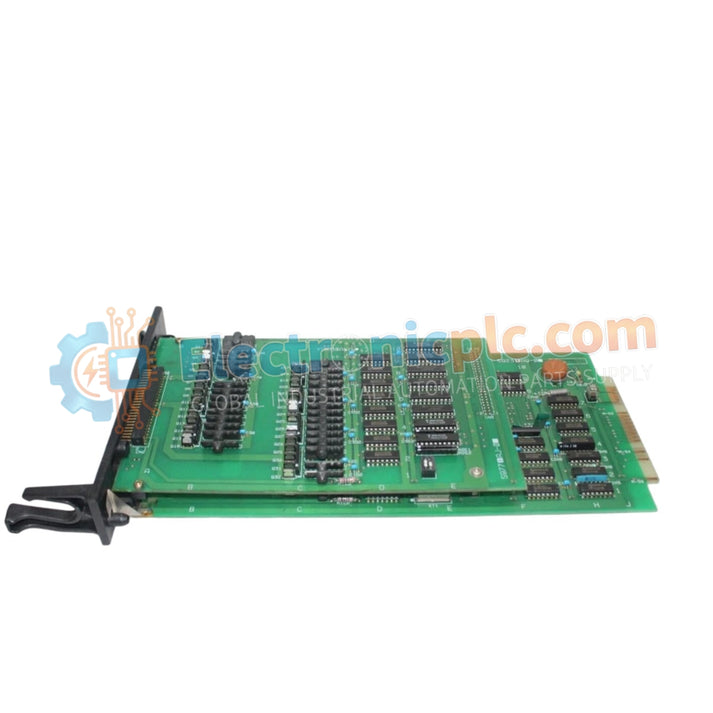

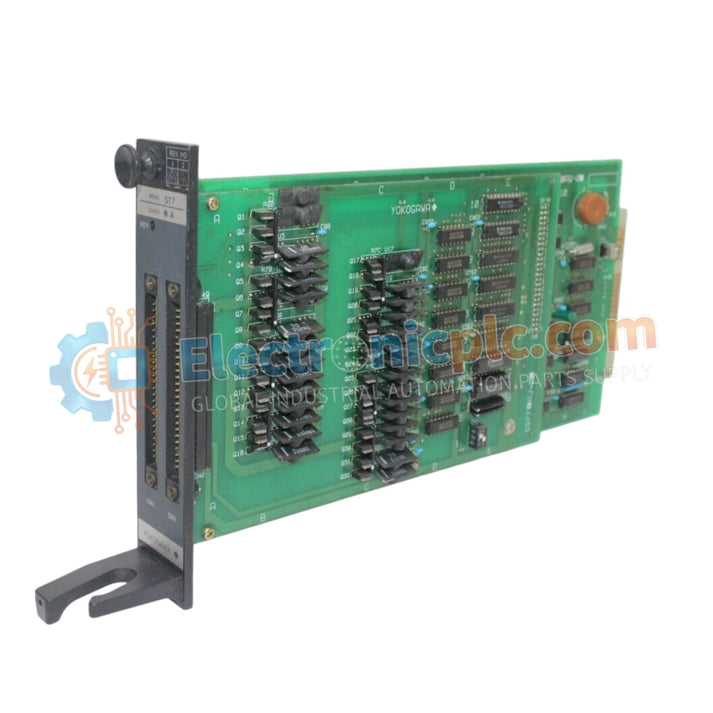

Configurada para la distribución discreta de señales en plataformas de sistemas de control heredados, la YOKOGAWA ST7*A (Tarjeta de Salida de Estado ST7*A) proporciona conmutación eléctrica física directa para la monitorización y gestión de dispositivos de campo. Este componente de hardware sirve como interfaz de estado utilizada para ejecutar lógica de control basada en relés para dispositivos periféricos como válvulas magnéticas y motores industriales dentro de los entornos CENTUM-XL y µ-XL.

Especificaciones de Hardware

Monitorización de Estado y Gestión de Dispositivos

La ST7*A está diseñada para proporcionar una retroalimentación clara y fiable desde la instrumentación de campo al sistema de control. Mediante el uso de múltiples salidas de relé, la tarjeta permite a los sistemas CENTUM-XL/µ-XL rastrear el estado operativo del hardware de campo crítico. Esta arquitectura basada en relés proporciona el aislamiento eléctrico necesario entre los actuadores de campo de alta potencia y el rack de control de bajo voltaje, protegiendo el sistema de posibles retroalimentaciones o transitorios eléctricos. Su diseño modular soporta configuraciones de montaje flexibles, permitiendo una instalación de alta densidad en armarios de control estándar de 19 pulgadas.

Preguntas Frecuentes (FAQ)

P: ¿Puede la ST7A manejar cargas inductivas de alta corriente directamente? R: Los contactos del relé están clasificados para indicación de estado y señales de nivel de control. Para motores grandes o válvulas magnéticas de alta resistencia, use las salidas de la ST7A para accionar un relé de potencia intermedio o un contactor en lugar de conmutar la carga directamente, lo que evita la soldadura de los contactos.

P: ¿Es crítico el rango de la fuente de alimentación de 24 VCC para la longevidad de la tarjeta?

R: Sí, mantener el voltaje dentro de la tolerancia de +/- 10% es esencial. Operar el módulo fuera de este rango puede causar vibraciones en el relé o estados lógicos erráticos, lo que puede llevar a una falla prematura de las bobinas del relé.

Pautas de Instalación en Campo

• Configuración de Montaje: La ST7*A admite montaje tanto horizontal como vertical. Asegúrese de que la orientación del nido elegida proporcione suficiente espacio libre para el cableado de 24 VCC y que el flujo de aire sea suficiente para disipar el calor del banco de relés.
• Cableado y Terminación: Utilice cables de cobre trenzado de alta calidad para todas las conexiones de campo. Verifique que se utilicen casquillos de cable para evitar hilos sueltos, que podrían puentear terminales y causar señales de estado de salida intermitentes.
• Sellado Ambiental: Aunque está diseñado para racks industriales, asegúrese de que el entorno del rack se mantenga libre de contaminantes conductivos o polvo excesivo, lo que podría interferir con la fiabilidad a largo plazo de los contactos del relé.
• Puesta a Tierra: Conecte el chasis del rack al bus de tierra de protección del sistema (PE). Una conexión a tierra sólida y de baja resistencia es obligatoria para asegurar que la ruta de retorno de 24 VCC se mantenga estable y que el sistema cumpla con los requisitos de compatibilidad electromagnética (EMC).
