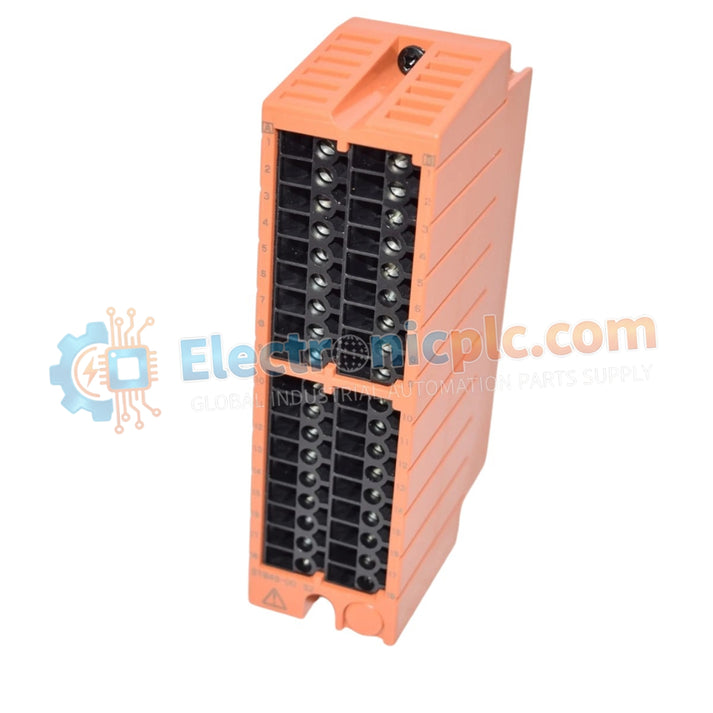

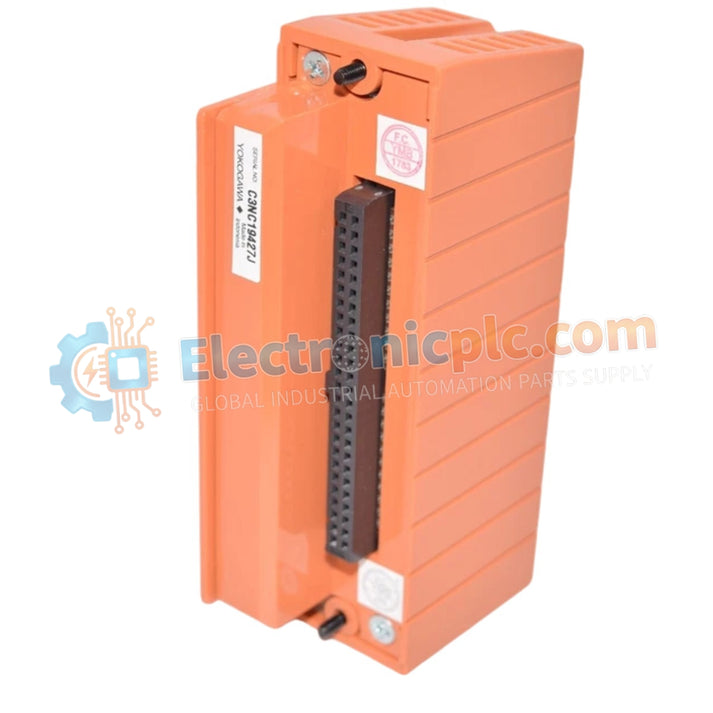

Configurado para la terminación de señales de E/S discretas en plataformas de control de procesos, el YOKOGAWA STB4S-00 (bloque de terminales STB4S-00) proporciona una transición de señal física directa y una distribución de circuitos eléctricos. Este componente de hardware sirve como interfaz de terminal utilizada para ejecutar conexiones seguras entre los módulos de E/S del sistema de control Yokogawa y los dispositivos de campo externos.

Especificaciones de hardware

Integridad de la señal y protección contra sobretensiones

El STB4S-00 utiliza tecnología de abrazadera de presión para mantener la tensión mecánica en los conductores, asegurando un contacto eléctrico consistente en entornos sujetos a vibración. Para aplicaciones críticas de salida digital, la unidad ofrece opciones de absorbedores de sobretensión integrados para mitigar picos de voltaje transitorios que podrían dañar la instrumentación de campo sensible. El bloque de terminales está diseñado para mantener el aislamiento de la señal durante la transición de módulos de E/S de alta densidad a cajas de empalme a nivel de campo.

Preguntas frecuentes (FAQ)

P: ¿Se puede utilizar el STB4S-00 en atmósferas corrosivas?

R: El STB4S-00 cumple con la norma ISA G31, que aborda la compatibilidad ambiental. Sin embargo, asegúrese de que el gabinete esté sellado adecuadamente para evitar la entrada de gases nocivos que excedan los umbrales de la clase de protección G31.

P: ¿Cómo determino si mi unidad incluye un absorbedor de sobretensión?

R: Las opciones de absorbedores de sobretensión se designan con sufijos de modelo específicos. Inspeccione la etiqueta del módulo o el diagrama de cableado del proyecto para confirmar la presencia de componentes de protección contra sobretensiones, ya que estos no se pueden reequipar en el campo.

Pautas de instalación en campo

• Protocolo de terminación: Asegúrese de que los cables estén pelados a la longitud especificada. Inserte el conductor completamente en la abertura de la abrazadera de presión y verifique la conexión tirando suavemente del cable para confirmar la retención mecánica.
• Montaje y diseño: Instale el bloque de terminales en un riel DIN rígido. Asegúrese de que el módulo esté colocado para permitir un acceso adecuado para la identificación y el mantenimiento de los cables, especialmente cuando se utiliza la configuración de densidad de 16 canales.
• Conexión a tierra de blindaje: Cuando utilice cables blindados para E/S digital, termine el blindaje en el punto de conexión a tierra del sistema provisto en el gabinete. No termine los blindajes de los cables directamente en el bloque de terminales STB4S-00 a menos que se especifique en el diagrama de bucle.
• Cumplimiento ambiental: Para mantener el cumplimiento de ISA G31, asegúrese de que el bloque de terminales no esté expuesto a salpicaduras directas de líquidos o a una acumulación excesiva de polvo, lo que podría puentear los espacios de terminales de alta densidad.
