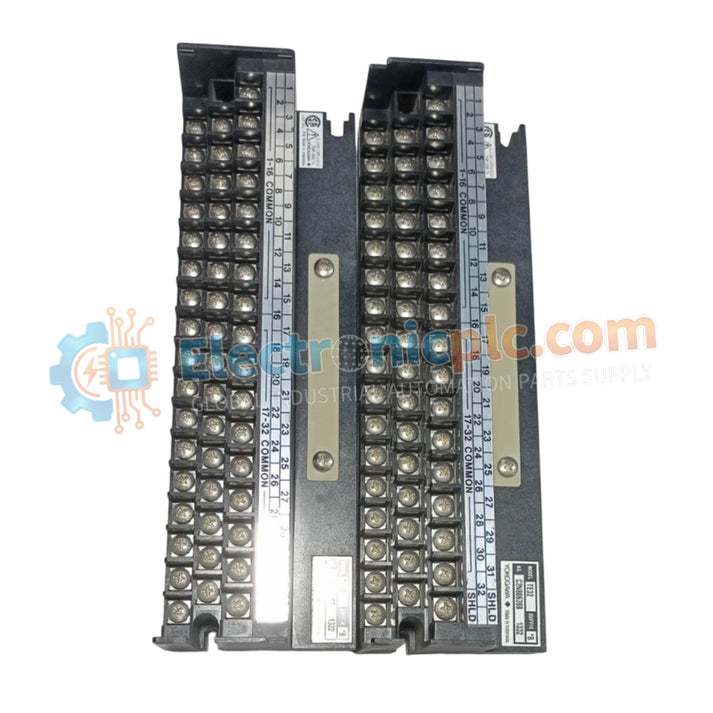

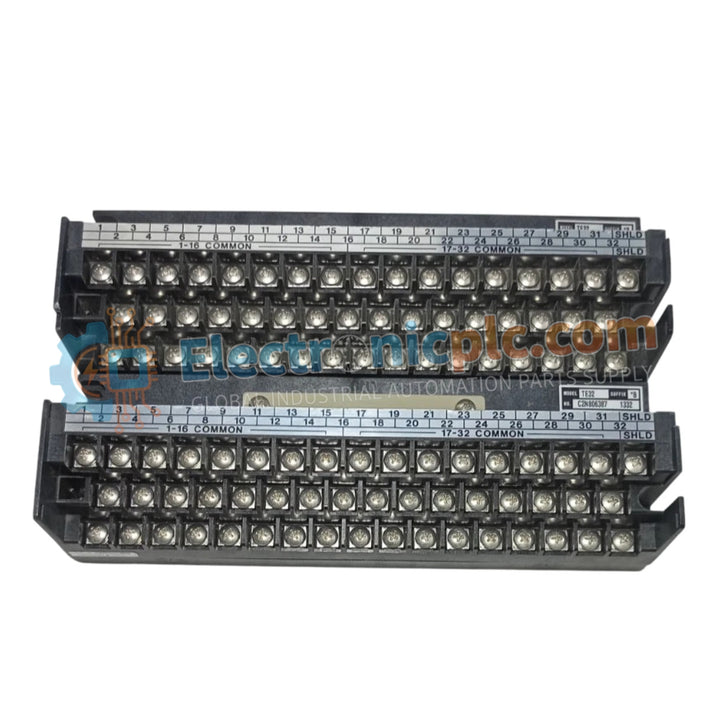

Configurado para la distribución de señales y energía de alta densidad en arquitecturas de control industrial, el Yokogawa TE32 (Bloque de terminales TE32) proporciona una interfaz física/eléctrica robusta para la conectividad de campo a módulo. Este bloque de terminales de 32 puntos sirve como puente mecánico para la terminación de la señal, diseñado específicamente para garantizar una continuidad eléctrica segura para las aplicaciones de los módulos Yokogawa ADM2C y ADV69.

Especificaciones del hardware

Conectividad e integridad de la señal

El TE32 está diseñado para facilitar la transmisión fiable de señales en entornos de múltiples conexiones. Al utilizar terminaciones de tipo tornillo M4, el bloque proporciona una conexión segura y de alta presión de contacto que permanece estable a pesar de los ciclos de expansión/contracción térmica típicos de los armarios industriales. La alta resistencia de aislamiento y la rigidez dieléctrica (500 VCA) de la unidad garantizan que las señales permanezcan eléctricamente aisladas y protegidas de la diafonía o de cortocircuitos accidentales entre puntos terminales adyacentes.

Preguntas frecuentes

P: ¿Es el TE32 adecuado para entornos industriales de alta vibración?

R: Sí. El diseño de terminal de tornillo M4 proporciona un bloqueo físico fiable en el conductor. Para aplicaciones de alta vibración, asegúrese de que los extremos de los cables estén correctamente engastados y que los tornillos estén apretados al ajuste especificado para evitar que se aflojen con el tiempo.

P: ¿Se puede utilizar este bloque de terminales para el cableado de alimentación y de señal?

R: Sí, el TE32 es lo suficientemente versátil para la distribución de energía y la adquisición de señales. Sin embargo, mantenga estrictamente la separación física entre las líneas de señal de baja tensión y los cables de alimentación de alta corriente para evitar la inducción de ruido electromagnético.

Pautas de instalación en campo

• Montaje: Fije el bloque de terminales TE32 al riel de montaje o al plano posterior del armario. Asegure un espacio libre adecuado alrededor de la unidad para facilitar la gestión del cableado y el apriete periódico de los terminales de tornillo.
• Cableado: Prepare los conductores pelando la longitud adecuada. Utilice casquillos de crimpado siempre que sea posible para mejorar el área de la superficie de contacto y asegurar que el tornillo M4 aplique una presión uniforme en todo el haz de conductores.
• Conexión a tierra: Aunque el TE32 actúa como un conducto de señal/alimentación, asegúrese de que el chasis o el riel de montaje subyacente estén correctamente conectados a la barra de tierra del armario para proporcionar una trayectoria para la descarga estática.
• Puesta en marcha: Después de la instalación, realice una prueba de tracción en cada cable terminado para verificar la seguridad física. Utilice un multímetro para comprobar la continuidad entre el dispositivo de campo y el punto de conexión del módulo ADM2C/ADV69 antes de aplicar la alimentación al sistema.
