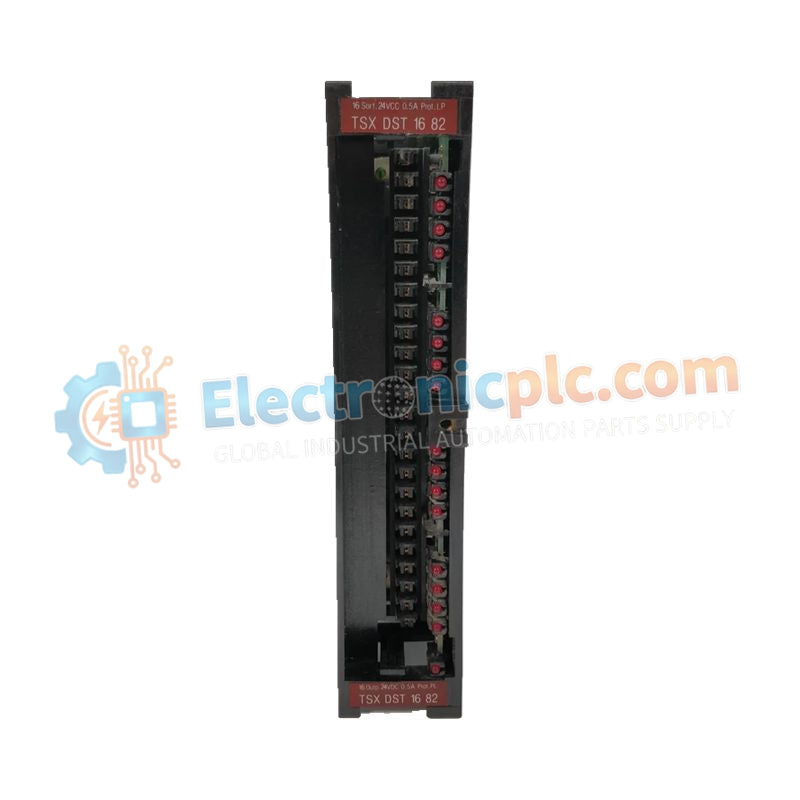

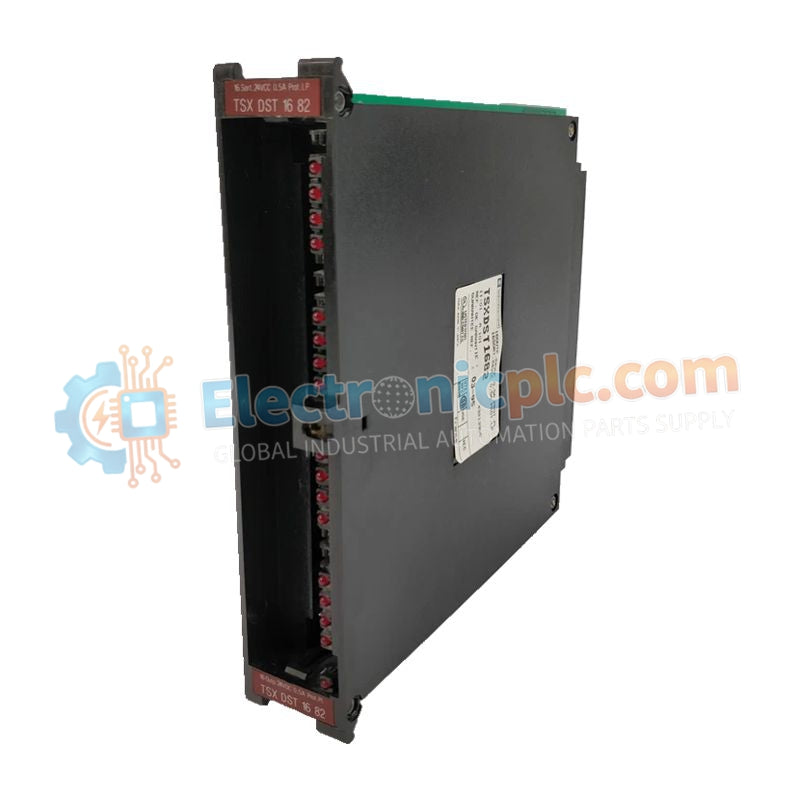

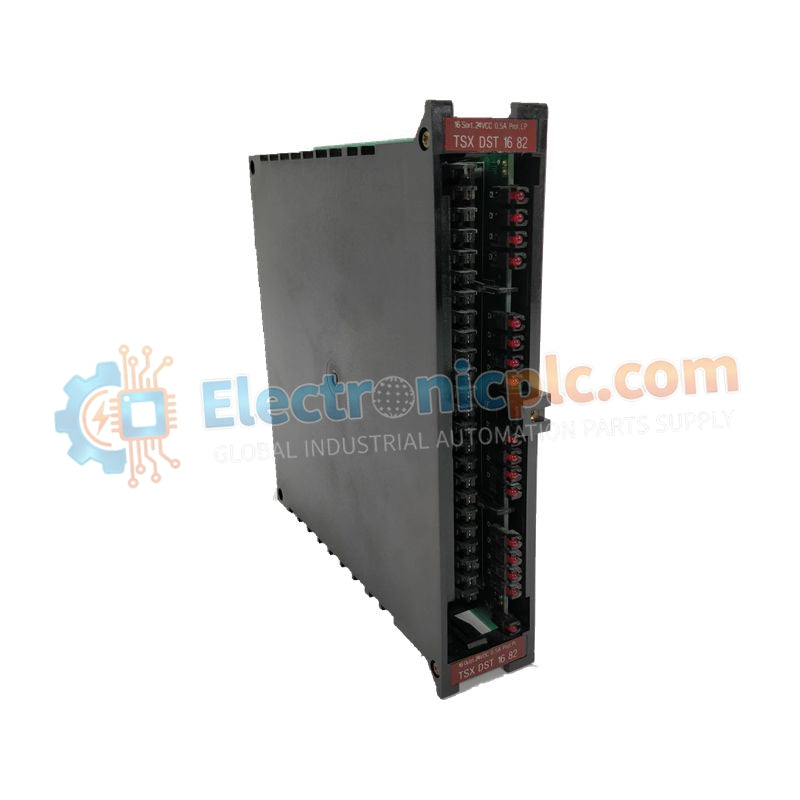

El TSXDST1682 es un módulo de salida discreta de alta densidad para Schneider Electric Modicon Premium Plataforma de automatización. Proporciona 16 canales de salida de estado sólido Diseñado para conducir Actuadores de...
Disponibilidad: Bajas existencias: quedan 94
Entrega confiable a nivel mundial
Garantía de devolución de dinero de 30 días
¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.
El TSXDST1682 es un módulo de salida discreta de alta densidad para Schneider Electric Modicon Premium Plataforma de automatización. Proporciona 16 canales de salida de estado sólido Diseñado para conducir Actuadores de campo, solenoides y arrancadores de motor de 24 V CC . Conocido por su durabilidad de grado industrial, el módulo se integra perfectamente con PL7 y Experto en control de EcoStruxure entornos de programación.
Con protección electrónica avanzada, el TSXDST1682 protege los circuitos internos contra cortocircuitos y sobrecargas, reduciendo el tiempo de inactividad debido a fallos en el cableado de campo. Su arquitectura de conmutación de estado sólido ofrece tiempos de respuesta rápidos y una mayor vida útil en comparación con las salidas basadas en relés, mientras que su diseño compacto optimiza el espacio en racks de alta densidad.
| Parámetro | Especificación |
|---|---|
| Tipo de salida | Discreto / Estado sólido |
| Voltaje de salida nominal | 24 V CC |
| Límites de voltaje de salida | 19–30 V CC |
| Corriente por canal | 0,5 A (nominal) |
| Corriente total del módulo | 8 A (máximo por módulo) |
| Corriente de fuga | < 0,5 mA (estado apagado) |
| Tiempo de respuesta | < 1,2 ms (Encendido/Apagado) |
| Funciones de protección | Protección contra cortocircuitos, protección contra sobrecarga térmica |
| Diagnóstico | Indicadores LED del panel frontal por canal + LED de falla global |
| Aislamiento | 1500 Vrms entre salidas y lógica |
| Peso | 0,43 kilogramos |
Diagnóstico granular: LED de canal individual más indicador de falla global para una rápida resolución de problemas.
Protección avanzada: Las protecciones integradas contra cortocircuitos y sobrecarga térmica minimizan el tiempo de inactividad.
Diseño compacto: Admite instalaciones de rack de alta densidad sin comprometer el rendimiento.
¿Qué pasa con las salidas si el PLC se detiene?
El comportamiento del módulo es configurable: puede: mantener el último estado o retroceso a cero (predeterminado), según los requisitos de seguridad de la aplicación.
¿Puede este módulo controlar cargas inductivas sin diodos externos?
Sí. El TSXDST1682 incluye diodos de rueda libre integrados para solenoides y contactores pequeños. Para cargas inductivas grandes, se recomiendan diodos de supresión externos para prolongar la vida útil del módulo.
