Descripción general del producto

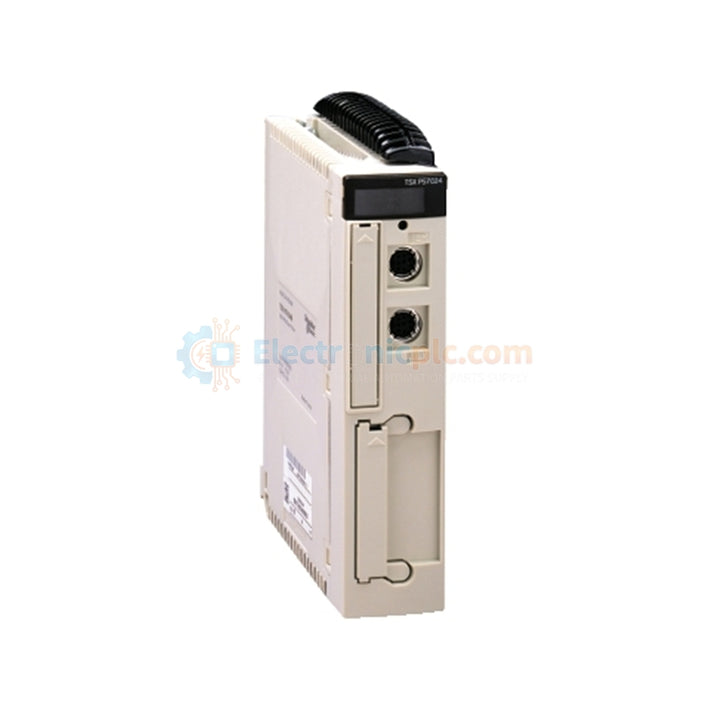

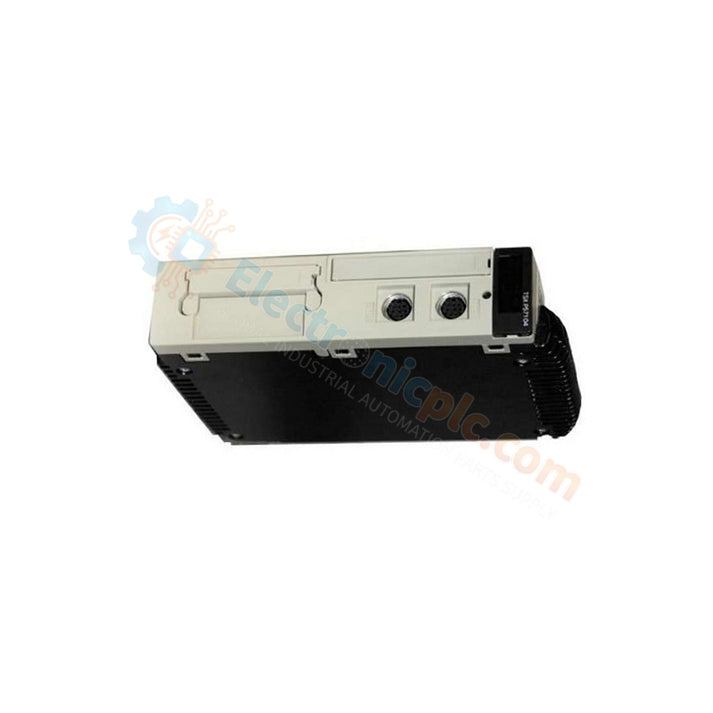

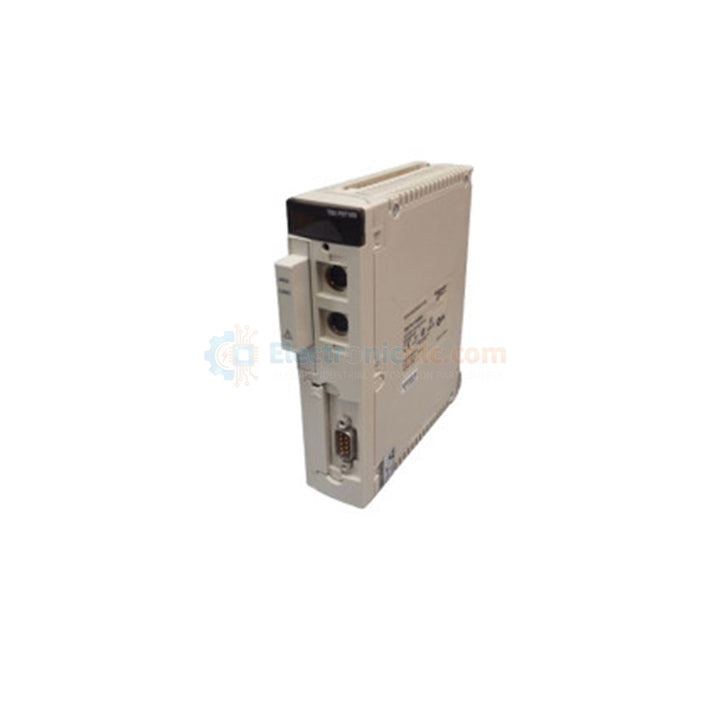

La unidad Schneider Electric TSXP57104M sirve como unidad central de procesamiento de alto rendimiento dentro de la plataforma de automatización Modicon Premium. Este procesador Unity ejecuta una lógica de control sofisticada y gestiona arquitecturas de E/S distribuidas para procesos industriales de tamaño mediano a grande. Cuenta con 96 kB de memoria interna de programa y datos, ampliable mediante tarjetas PCMCIA, y utiliza dos puertos serie Mini-DIN RS485 integrados para una comunicación de campo sin interrupciones. Suministramos esta unidad como 100% nueva y original en su embalaje de fábrica, lo que garantiza la máxima fiabilidad para la manipulación de materiales y la automatización de infraestructuras.

Especificaciones técnicas

• Fabricante: Schneider Electric

• Número de modelo: TSXP57104M

• Serie: Modicon Premium

• Tipo de procesador: Procesador Unity

• Memoria interna: 96 kB (programa y datos)

• Capacidad de E/S discretas: 512 puntos de E/S

• Capacidad de E/S analógicas: 24 puntos de E/S

• Tiempo de ejecución booleana: 0,19 µs

• Interfaz de comunicación: 2 × Mini-DIN RS485 (enlace serie no aislado)

• Soporte de rack: Hasta 32 ranuras en varios racks

• Rendimiento de procesamiento: 4,76 Kinst/ms

• Consumo de corriente: 850 mA a 5 V CC

• Temperatura de funcionamiento: 0 °C a +60 °C

• Compatibilidad de software: Unity Pro / EcoStruxure Control Expert

Ventajas de ingeniería

• Resolución lógica ultrarrápida: Con un tiempo de ejecución de instrucciones booleanas de solo 0,19 µs, el TSXP57104M maneja tareas repetitivas de alta velocidad sin latencia. Esta velocidad optimiza el rendimiento de las líneas de envasado de movimiento rápido y los sistemas de manipulación de materiales de precisión.

• Expansión de memoria flexible: El procesador incluye 96 kB de RAM interna, pero admite tarjetas PCMCIA para aumentar la memoria del programa hasta 224 kB. Esta flexibilidad permite a los ingenieros escalar la complejidad de la lógica de control sin actualizar el hardware físico de la CPU.

• Gestión avanzada de tareas: El TSXP57104M organiza la lógica de control en una tarea maestra, una tarea rápida y hasta 32 tareas de eventos. Esta estructura garantiza que las interrupciones críticas de seguridad o de alta prioridad reciban atención de procesamiento inmediata, manteniendo la integridad del sistema durante las cargas máximas.

• Diagnóstico simplificado: Cuatro LED frontales (RUN, ERR, I/O, TER) proporcionan un estado visual instantáneo del estado de la CPU, los enlaces de comunicación y el bus de E/S. Estos indicadores reducen el tiempo de inactividad de la resolución de problemas al permitir que los técnicos identifiquen las fallas de un vistazo.

Preguntas frecuentes

• ¿Qué software necesito para programar el TSXP57104M?

  El TSXP57104M requiere Unity Pro o el software actualizado EcoStruxure Control Expert. Estas plataformas proporcionan un entorno multilingüe (Ladder, ST, FBD) para desarrollar y depurar su proyecto de automatización.

• ¿Puede este procesador admitir la expansión remota de E/S?

  Sí. El TSXP57104M admite varias configuraciones de rack, lo que permite hasta 32 ranuras en total en varios racks. Puede configurar 2 racks de 12 ranuras o hasta 4 racks de configuraciones más pequeñas para adaptarse a la disposición de su armario.

• ¿Cuál es la vida útil de la batería interna?

  La RAM interna depende de una batería para la retención de datos durante los estados de apagado. Aunque el procesador admite un funcionamiento a largo plazo, recomendamos verificar el estado de la batería a través del LED "ERR" o las palabras del sistema regularmente para evitar la pérdida de datos de programa volátiles.
