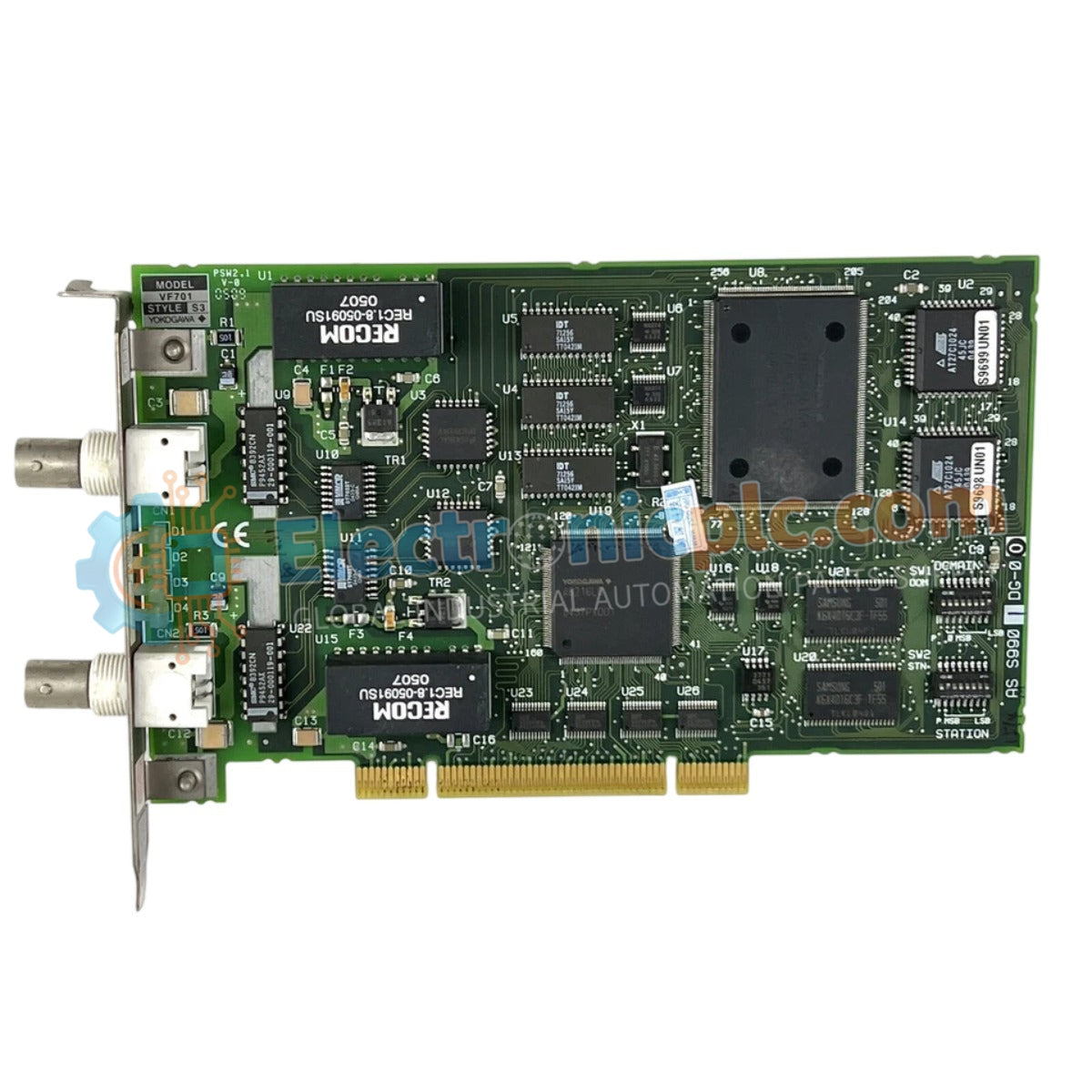

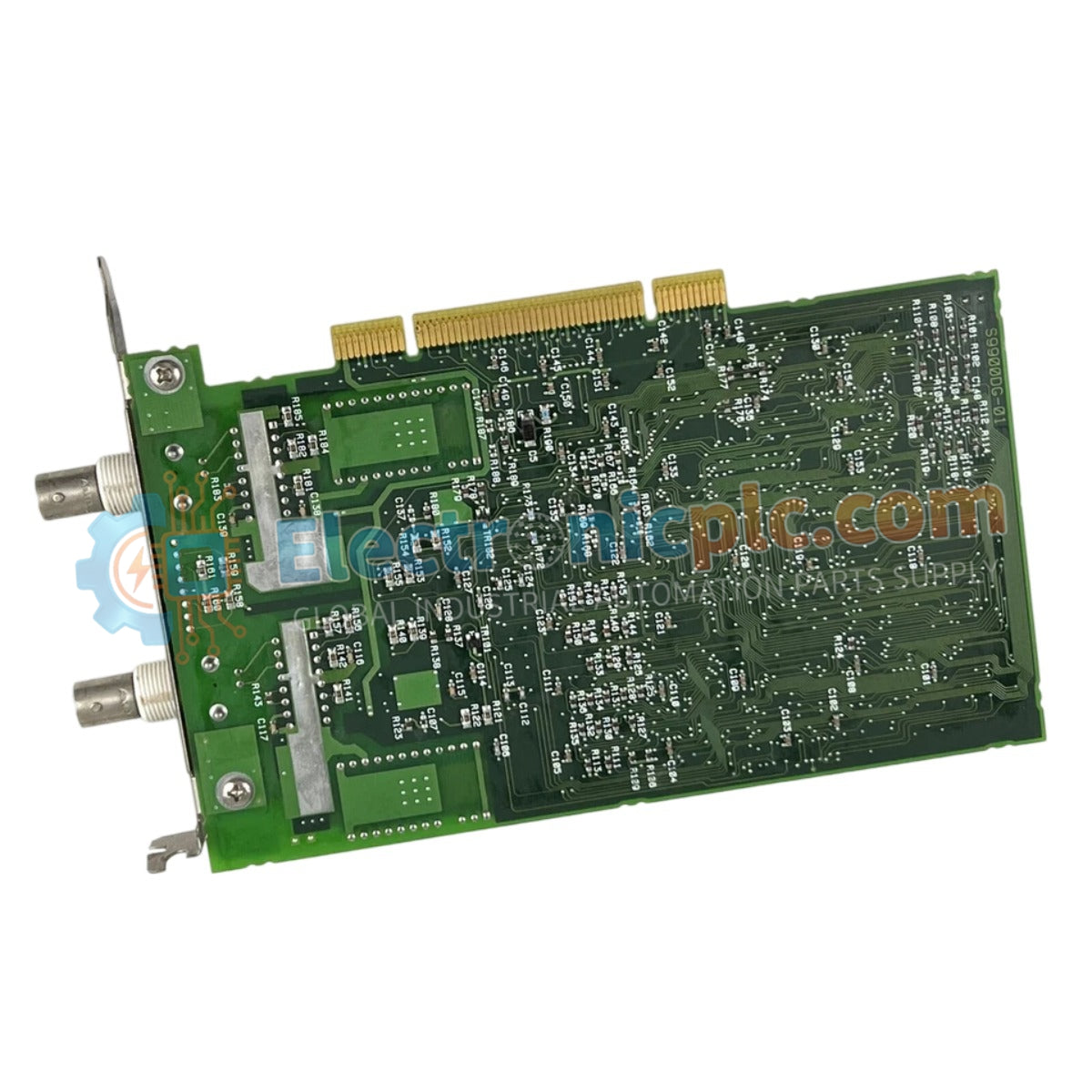

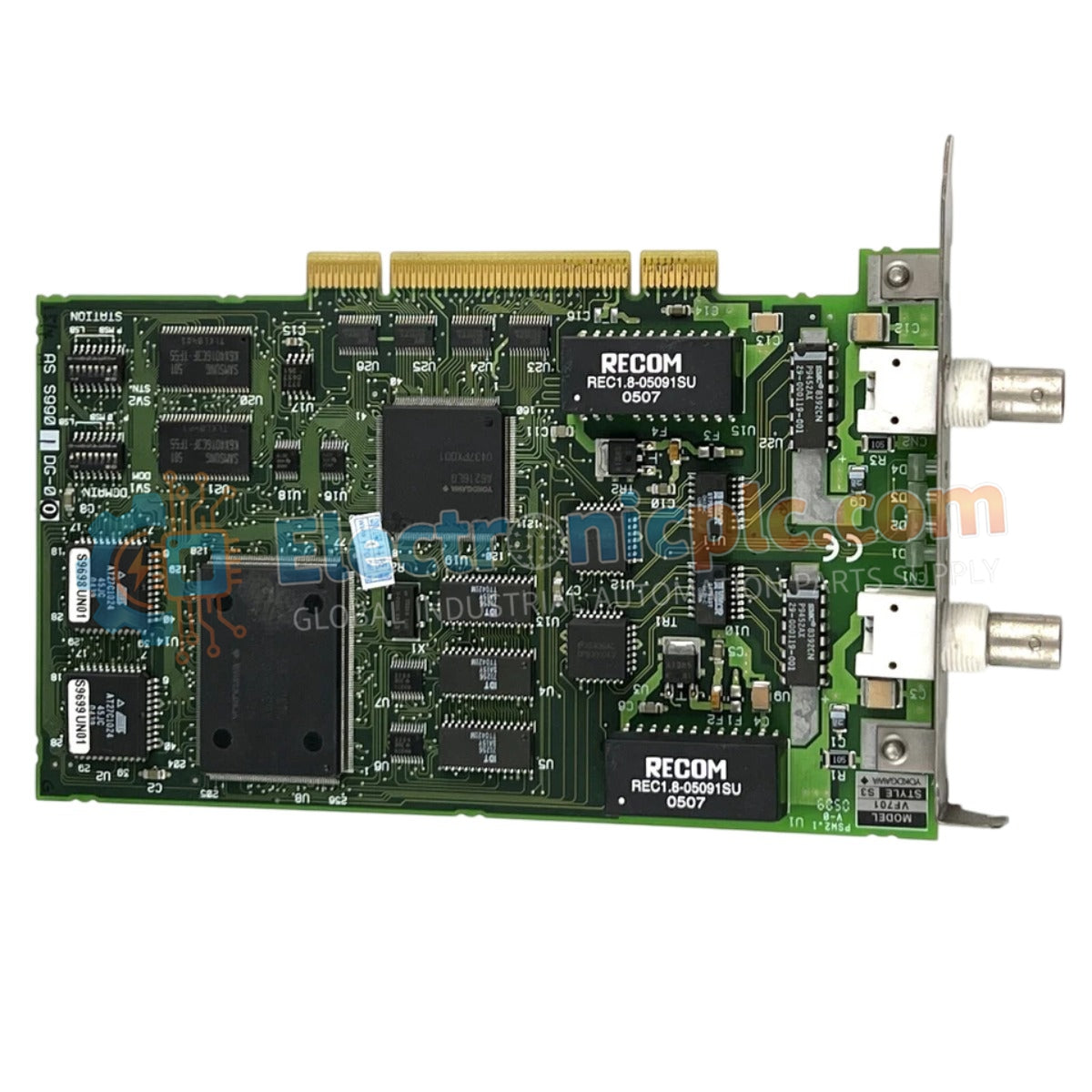

La Yokogawa VF701 y su revisión avanzada, la VF701 S3, son tarjetas de interfaz de comunicación de alto rendimiento diseñadas específicamente para la red de control Vnet/IP dentro de los sistemas de control distribuido CENTUM VP. Estos módulos sirven como la puerta de enlace esencial para el intercambio de datos determinista entre las Unidades de Control de Campo (FCU) y la infraestructura de control de la planta en general.

Desglose de sufijos y matriz de modelos

La VF701 S3 representa una iteración evolucionada del modelo base VF701. El sufijo "S3" indica componentes de hardware actualizados, incluida una lógica de procesamiento mejorada y una mejor gestión del búfer de memoria. Esta revisión está diseñada para proporcionar una fiabilidad y compatibilidad superiores con los requisitos de alto ancho de banda de los entornos de control industrial modernos y complejos.

Especificaciones de hardware

Características de control de procesos DCS

Estas tarjetas de interfaz están diseñadas para mantener una comunicación determinista, asegurando que los datos críticos del proceso, las señales de alarma y los comandos de control se transmitan con una latencia consistente y predecible, un requisito vital para la estabilidad del proceso en tiempo real. Las tarjetas proporcionan un robusto aislamiento galvánico, que desacopla el bus de la estación interna de la red de control externa, mitigando eficazmente el ruido de modo común y los bucles de tierra.

Preguntas frecuentes

P: ¿Se puede utilizar la VF701 S3 como reemplazo directo de una VF701 original?

R: En la mayoría de los diseños de sistemas CENTUM VP, la versión S3 es funcionalmente intercambiable; sin embargo, verifique la revisión del firmware de la estación de control con la matriz de compatibilidad de hardware de Yokogawa antes de la implementación.

P: ¿Estas tarjetas admiten configuraciones de red redundantes?

R: Sí, tanto la VF701 como la VF701 S3 están diseñadas para funcionar de forma nativa dentro de arquitecturas de red Vnet/IP de doble redundancia para proporcionar rutas de comunicación de alta disponibilidad.

Pautas de instalación en campo

1. Apague la estación del controlador o desactive el puerto Vnet/IP a través de la estación de ingeniería antes de instalar físicamente la tarjeta para evitar errores transitorios del bus.
2. Alinee cuidadosamente la tarjeta con las guías del panel posterior del gabinete; evite aplicar una fuerza excesiva, lo que podría dañar los conectores de alta densidad.
3. Asegure los tornillos de montaje del panel frontal para garantizar que el disipador de calor y el blindaje de la tarjeta estén conectados eficazmente a la barra de tierra del gabinete.
4. Utilice cables Ethernet blindados de Categoría 6A o superior para todas las conexiones de red; asegúrese de que el blindaje esté terminado correctamente en el panel de conexión para evitar bucles de tierra.
5. Después de la instalación, observe los LED de estado del panel frontal para confirmar que el enlace está establecido y que la tarjeta ha completado con éxito su auto comprobación de encendido.
