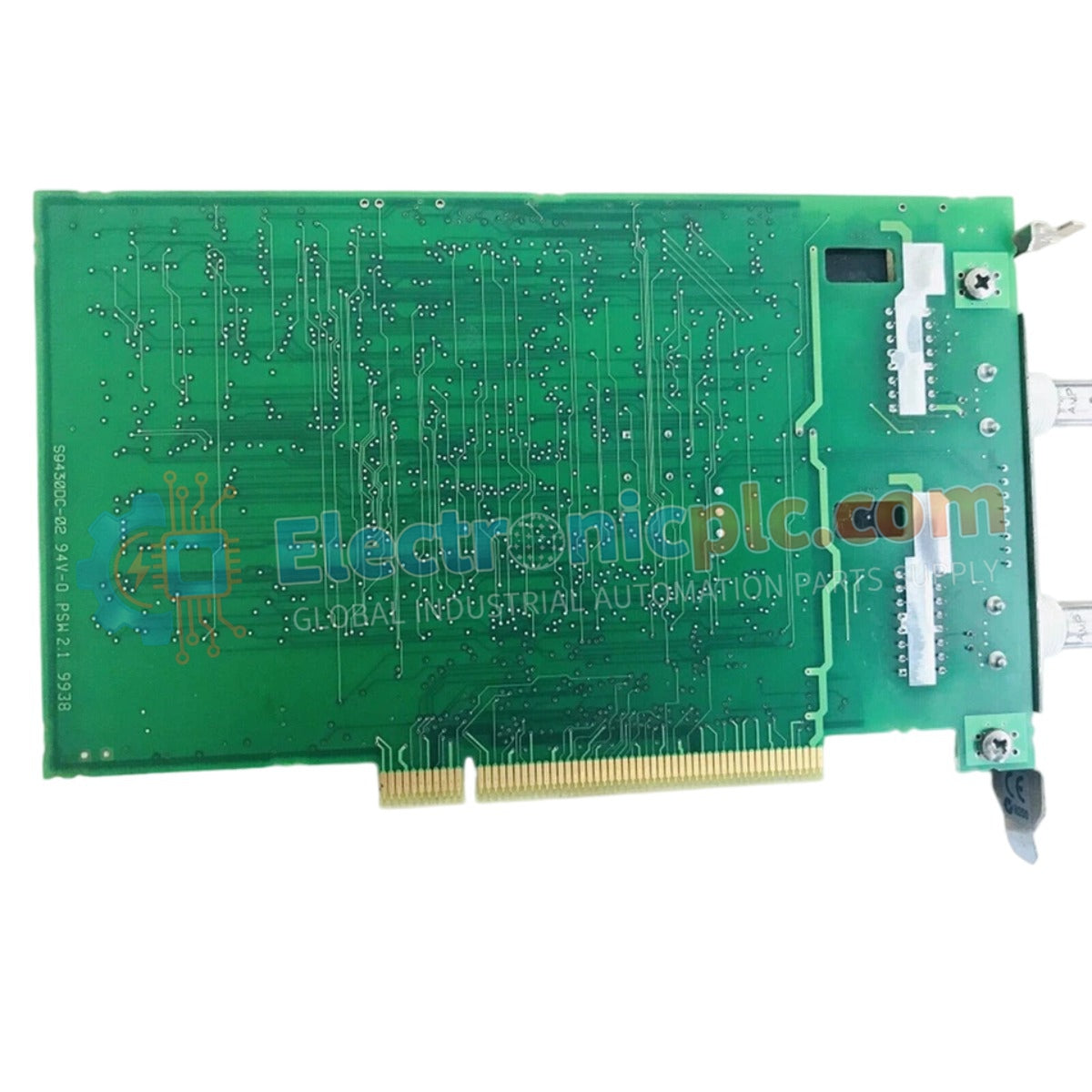

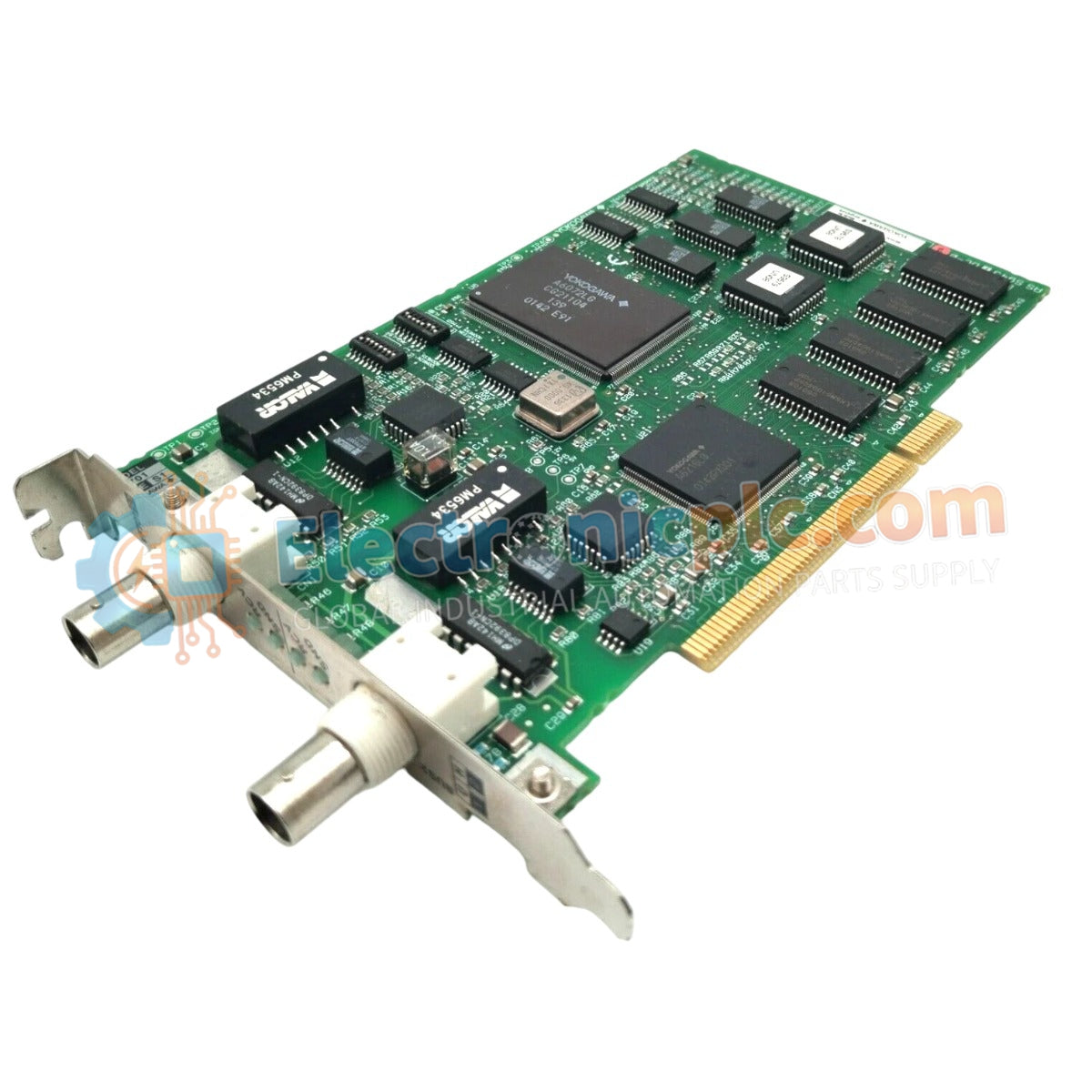

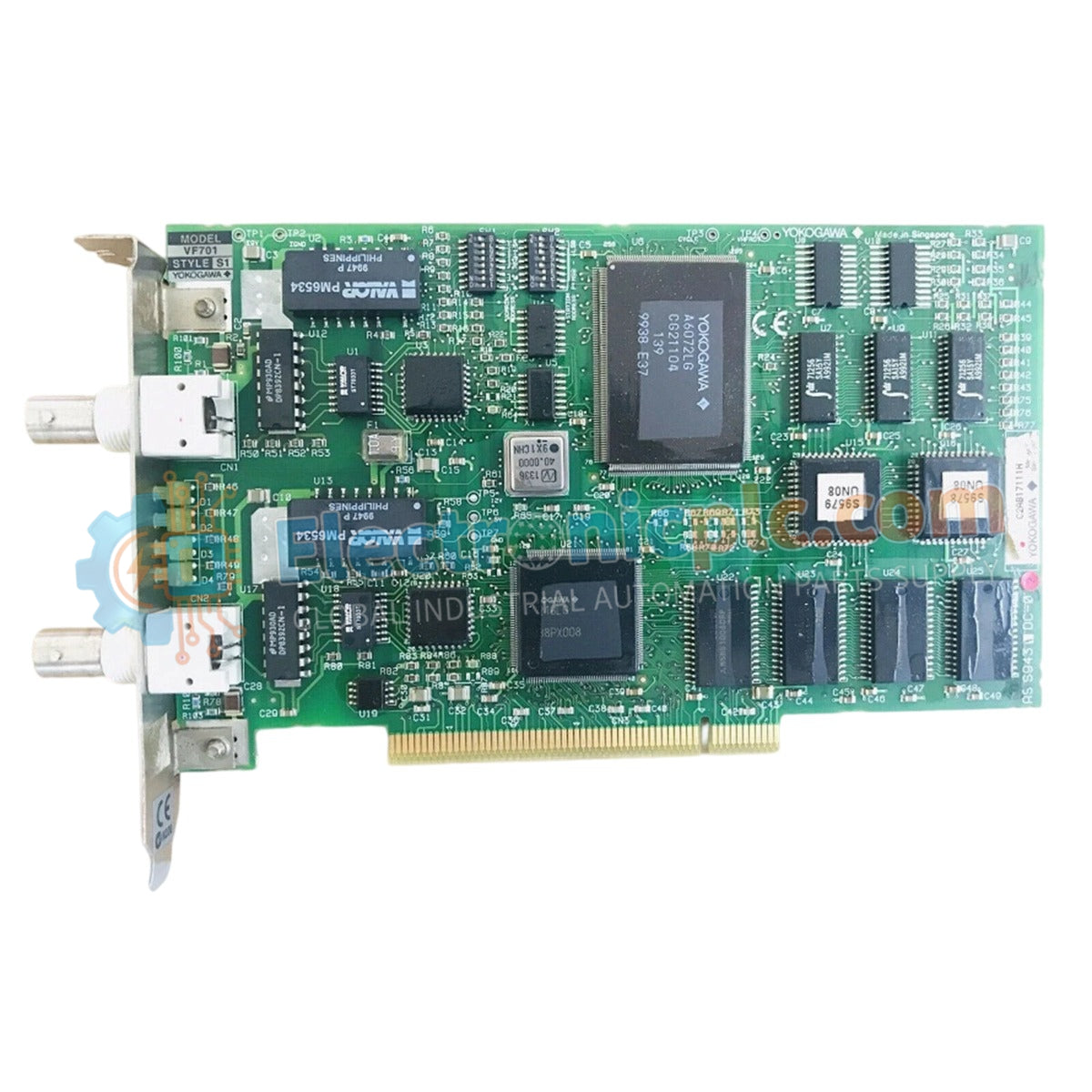

La Yokogawa VF701 (Tarjeta de Interfaz Vnet/IP VF701) es un módulo de comunicación fundamental diseñado para el sistema de control distribuido (DCS) CENTUM VP. Sirve como la puerta de enlace de hardware principal que permite a la Unidad de Control de Campo (FCU) conectarse a la red de control Vnet/IP, asegurando un intercambio de datos fiable, de alta velocidad y determinista en toda la infraestructura de automatización de la planta.

Especificaciones de hardware

Características de control de procesos DCS

El VF701 facilita los requisitos de comunicación centrales de la plataforma CENTUM VP al proporcionar:

• Comunicación determinista: Asegura que los datos de control críticos, como los valores de proceso y los paquetes de alarma, se entreguen dentro de estrictas restricciones de tiempo, evitando la inestabilidad de la comunicación.
• Aislamiento galvánico: Protege el sensible bus interno de la estación del ruido eléctrico, las sobretensiones y las interferencias de modo común que se originan en la red de control externa.
• Soporte de redundancia: Totalmente compatible con configuraciones de red de redundancia dual para garantizar un funcionamiento sin problemas y una alta disponibilidad durante las fallas de enlace.
• Alto ancho de banda: Admite el sólido rendimiento requerido para la sincronización de datos de múltiples nodos en entornos de control industrial a gran escala.

Preguntas frecuentes

P: ¿Es el VF701 compatible con todas las estaciones CENTUM VP?

R: El VF701 está diseñado para unidades de control de campo CENTUM VP estándar. La compatibilidad depende de la revisión de hardware de la estación; siempre verifique la compatibilidad del firmware del módulo con el software de ingeniería de su sistema.

P: ¿La tarjeta requiere un cableado de red específico?

R: Sí, use cables Ethernet blindados de Categoría 6A (o superior) de alta calidad para mantener la integridad de la señal y cumplir con los estándares de compatibilidad electromagnética (EMC).

Pautas de instalación en campo

1. La seguridad es lo primero: Asegúrese de que el armario de control esté apagado o que la ranura específica esté configurada en "Modo de mantenimiento" a través de la estación de trabajo de ingeniería para evitar fallas accidentales del bus.
2. Manipular con cuidado: Alinee la tarjeta con precisión con las guías del backplane. Insértela lentamente para evitar doblar o dañar los pines de alta densidad del backplane.
3. Montaje seguro: Apriete firmemente los tornillos cautivos del panel frontal. Esto crea una unión eléctrica necesaria entre el chasis de la tarjeta y la toma de tierra del armario, crucial para la protección EMI.
4. Cableado: Dirija los cables de red a través de conductos dedicados y blindados lejos de cables de alimentación de CA de alto voltaje o cargas inductivas para evitar interferencias.
5. Verificación: Encienda la estación y verifique los LED de estado en el panel frontal; un enlace exitoso se indica con una luz de estado fija o parpadeante según el tráfico de datos activo.
