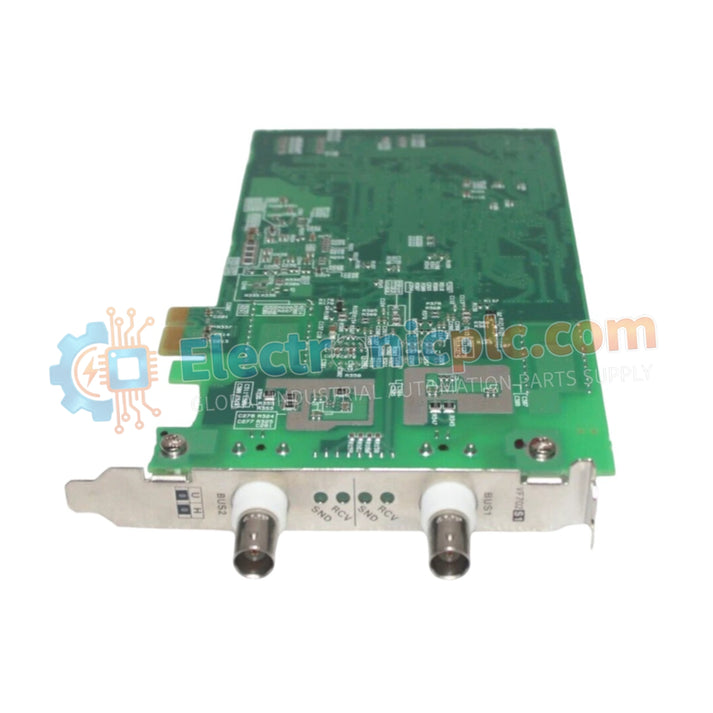

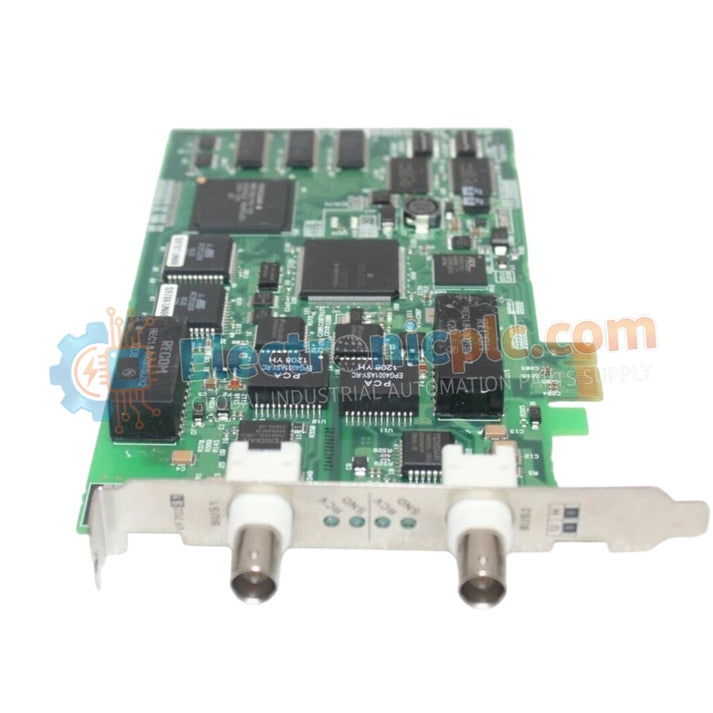

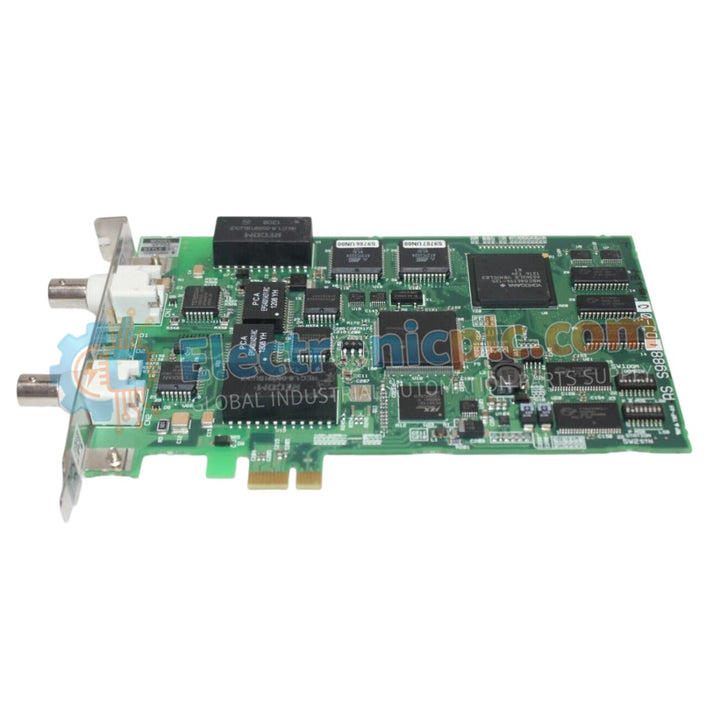

El YOKOGAWA VF702 S2 es un módulo de interfaz de bus dedicado diseñado para facilitar la comunicación de alta velocidad y confiable dentro de la arquitectura de la red de control Vnet/IP. Sirve como el enlace de comunicación principal para las estaciones de control de campo (FCS), asegurando el intercambio de datos determinista entre los controladores y el entorno más amplio del sistema de control distribuido (DCS).

Especificaciones de hardware

Conectividad de control de procesos e integridad de la red

El módulo VF702 S2 está diseñado para manejar las rigurosas demandas de comunicación de la automatización de procesos moderna. Gestiona la sincronización a nivel de paquetes necesaria para Vnet/IP, lo que permite a la estación de control mantener la visibilidad en tiempo real y la autoridad de mando en nodos distribuidos. La arquitectura interna proporciona aislamiento galvánico entre el bus de red y la lógica interna de la estación, lo que evita que el ruido de modo común y los bucles de tierra afecten la estabilidad de la comunicación. Este módulo es esencial para mantener la temporización determinista requerida para los bucles de control de procesos donde incluso los retrasos de milisegundos pueden afectar la seguridad y la eficiencia operativa.

Preguntas frecuentes

P: ¿Es compatible el VF702 S2 con sistemas Vnet heredados?

R: El VF702 S2 está diseñado específicamente para arquitecturas de red Vnet/IP. La compatibilidad con sistemas Vnet tradicionales más antiguos puede variar; siempre verifique los niveles de revisión de firmware y hardware del sistema con la documentación del sistema antes de la integración.

P: ¿El VF702 S2 requiere una configuración redundante?

R: En aplicaciones de alta disponibilidad, el VF702 S2 se implementa normalmente en una configuración de doble redundancia. Esto asegura que la red de control mantenga la conectividad incluso en caso de una sola falla del módulo o del bus.

Pautas de instalación en campo

1. Asegúrese de que la estación de control esté desenergizada y siga los procedimientos adecuados de bloqueo/etiquetado antes de manipular el módulo.
2. Alinee cuidadosamente el VF702 S2 con las guías del plano posterior, asegurándose de que el conector de borde de tarjeta no esté sometido a tensión lateral durante la inserción.
3. Empuje firmemente hasta que el módulo esté completamente asentado y el pestillo mecánico esté acoplado para asegurarlo contra vibraciones.
4. Verifique la integridad del cableado Ethernet conectado al VF702 S2; asegúrese de usar cables blindados de alta calidad para mantener los estándares de señal Vnet/IP.
5. Después de la instalación, confirme el estado del módulo a través de las herramientas de diagnóstico del sistema de la estación de ingeniería para asegurarse de que la tarjeta esté sincronizada y se comunique correctamente en el bus de control.
