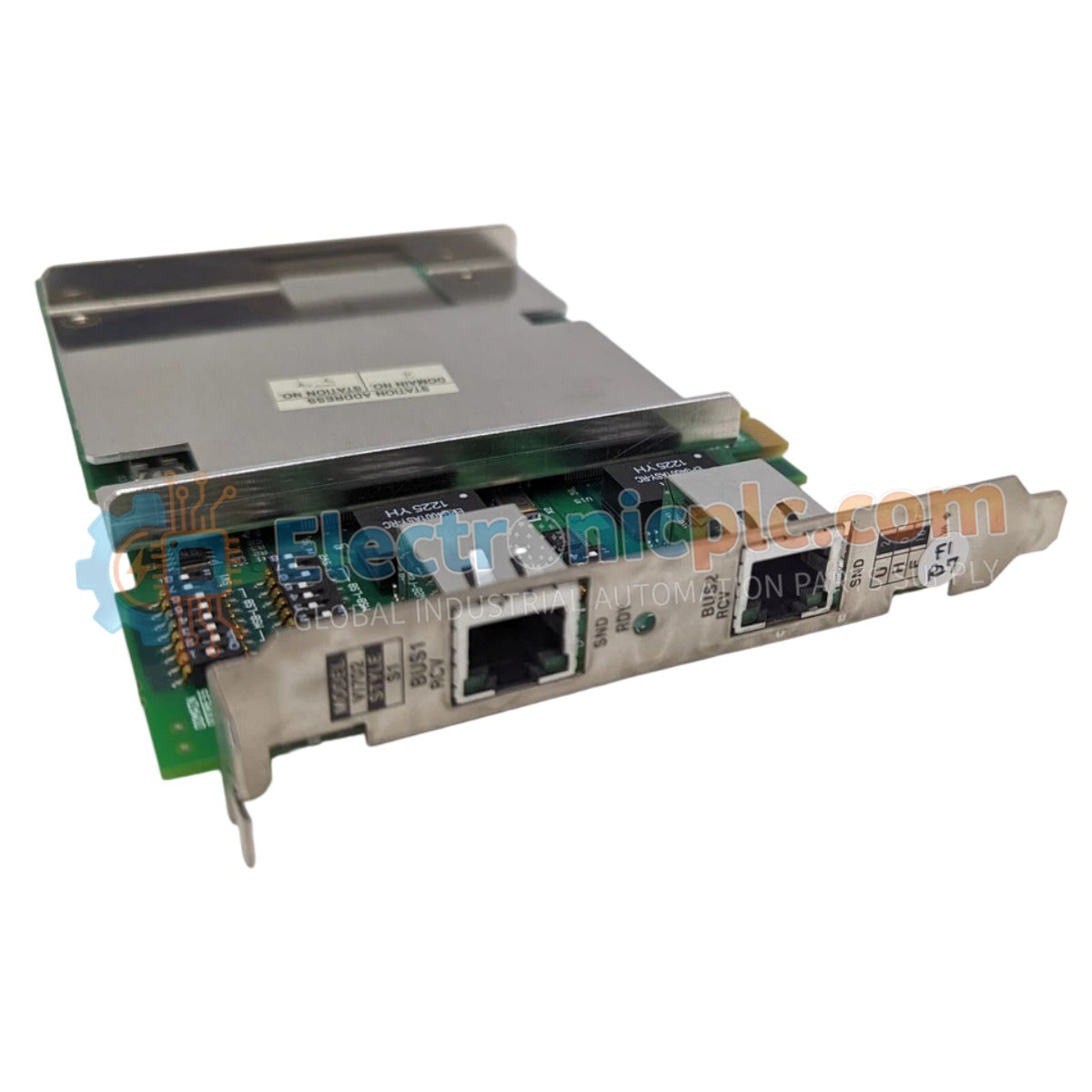

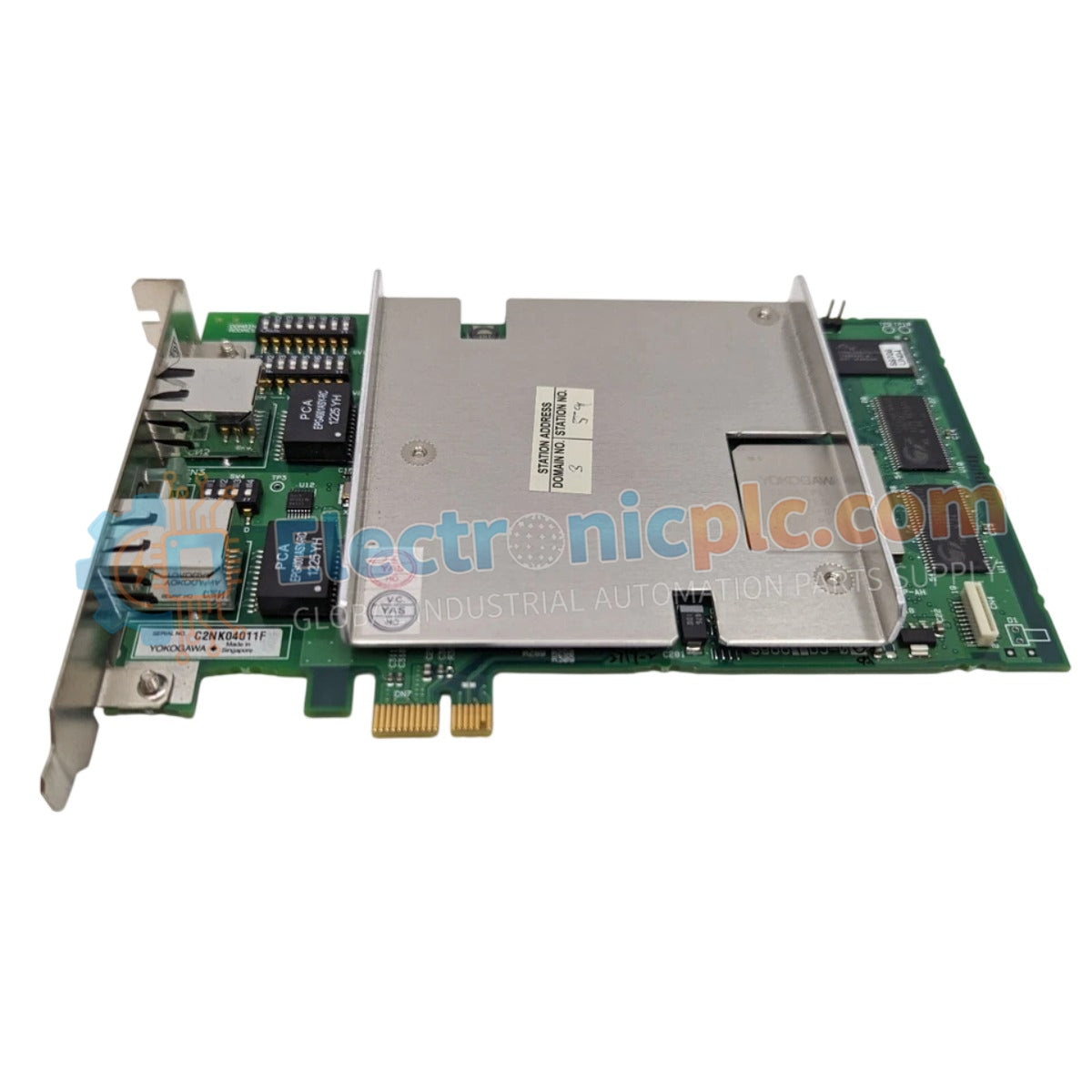

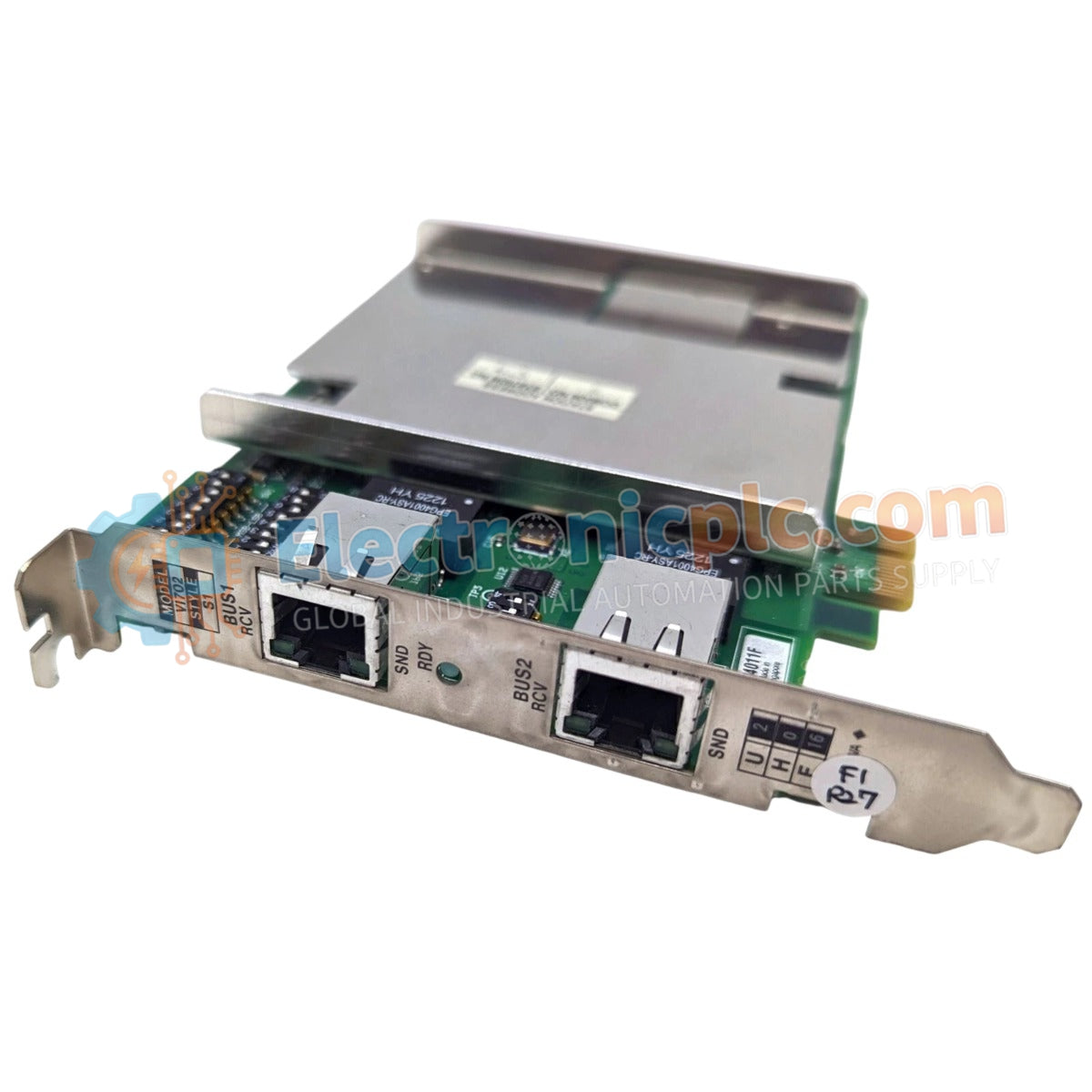

Configurada para la sincronización de comunicación en red en sistemas de control Vnet/IP, la YOKOGAWA VI702 S1 (Tarjeta de interfaz Vnet/IP VI702) proporciona la ejecución física y eléctrica directa de la transmisión de datos de alta velocidad entre las estaciones de control y los segmentos de red externos.

Especificaciones de hardware

Conectividad Vnet/IP y rendimiento de red

El módulo VI702 S1 funciona como una interfaz dedicada para gestionar el intercambio de datos deterministas en la arquitectura de red Vnet/IP. El diseño del módulo incorpora aislamiento de canal a canal para evitar que el ruido eléctrico se propague a través del backplane. Al facilitar paquetes de datos de alta velocidad, la interfaz garantiza que los comandos de control de procesos sensibles a la latencia se transmitan sin colisión. El circuito está calibrado para mantener la integridad de la señal sobre la capa física Ethernet de 1 Gbps, lo que admite rutas de red redundantes dobles para eliminar puntos únicos de falla dentro del bucle de comunicación.

Preguntas frecuentes

P: ¿El módulo VI702 S1 admite la inserción en caliente durante el funcionamiento del sistema?

R: No. El sistema debe desenergizarse completamente antes de insertar o quitar el módulo para evitar posibles daños en los pines de la interfaz del backplane Vnet/IP y en los circuitos de comunicación.

P: ¿Se requiere configuración de firmware al instalar un nuevo VI702 S1?

R: Sí. El módulo debe sincronizarse con la versión actual del firmware de la estación para garantizar la compatibilidad con el entorno de estación de control existente y los protocolos de gestión de tráfico de red.

Pautas de instalación en campo

1. Verifique que la energía de la estación de control esté apagada y asegurada de acuerdo con los protocolos de seguridad del sitio antes de tocar el módulo.
2. Alinee cuidadosamente el VI702 S1 con la ranura de interfaz Vnet/IP prevista en el backplane para evitar la deformación de los pines.
3. Inserte la tarjeta en la ranura hasta que las palancas de bloqueo encajen completamente para asegurar un contacto eléctrico adecuado con el bus.
4. Fije el módulo con los tornillos de retención integrados para proporcionar estabilidad mecánica y resistencia a las vibraciones.
5. Conecte los cables Ethernet blindados a los puertos del módulo; asegúrese de que los blindajes de los cables estén correctamente conectados a tierra al chasis del gabinete para minimizar la interferencia electromagnética.
6. Confirme el estado del enlace de red a través de los LED de estado en el panel frontal antes de poner en servicio el módulo en la red Vnet/IP activa.
