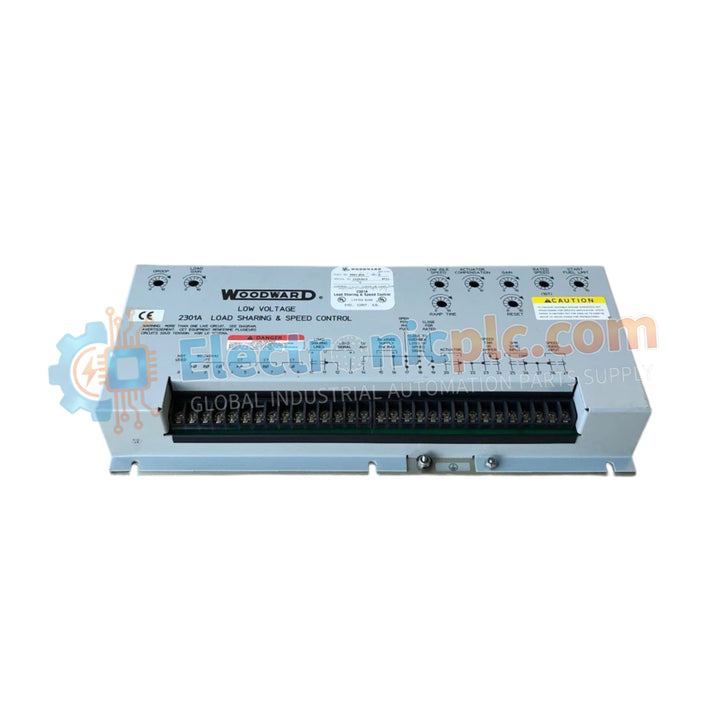

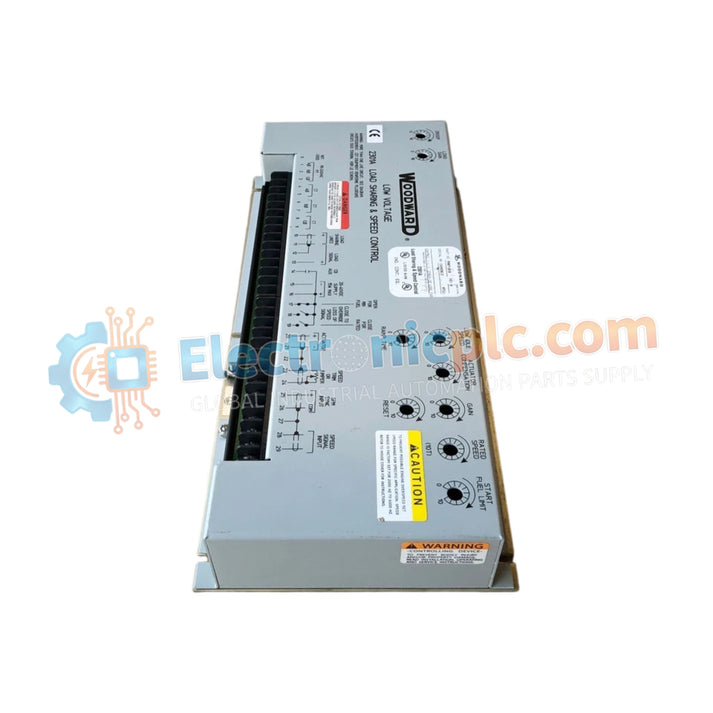

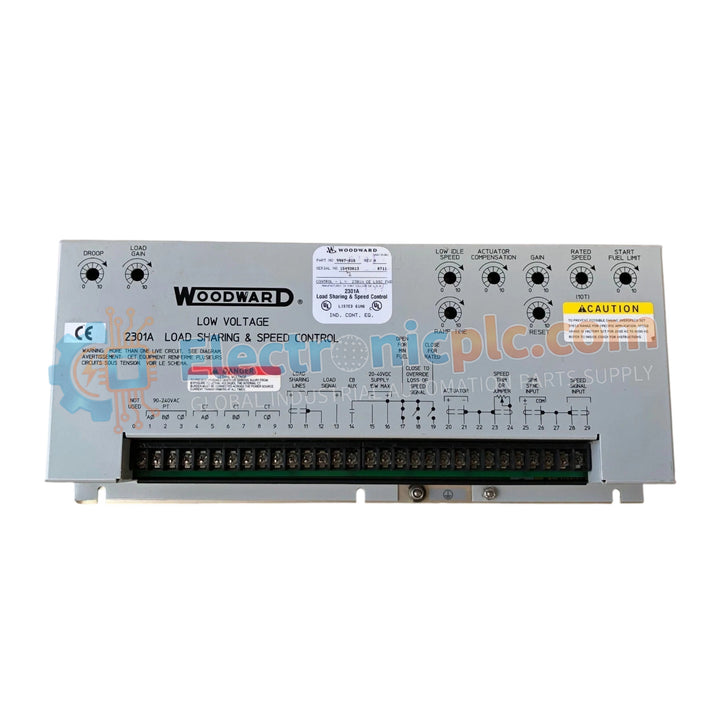

Woodward 9907-018 2301A Load Sharing and Speed Control

Woodward 9907-018 2301A Load Sharing and Speed Control

The Woodward 9907-018, also cataloged as the 9907-018 Speed Control Module, operates as a dedicated hardware component for prime mover speed regulation and proportional load distribution within 2301A Load Sharing...

18 la gente está viendo esto ahora mismo

DisponibilidadBajas existencias: quedan 6

SKU: 9907-018 2301A
Proveedora: Woodward

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

The Woodward 9907-018, also cataloged as the 9907-018 Speed Control Module, operates as a dedicated hardware component for prime mover speed regulation and proportional load distribution within 2301A Load Sharing and Speed Control systems.

Hardware Specifications

Parameter Specification
Model 9907-018
Brand Woodward
Origin USA
Weight 1.758 kg
Dimensions 15.25 in W x 7.125 in H x 2.5 in D
Operating Temp Standard Industrial Range (-40 to +85 deg C storage)
Power Consumption 15 W or less
Series 2301A Series
Operating Voltage 20 to 40 VDC
Output Current Signal 0 to 200 mA
Certifications CE-marked (EU Low Voltage and EMC Directives), CSA certified for ordinary locations

Actuator Loop Feedback & Harmonic Distortion Suppression

The 2301A module drives hydraulic or electric fuel actuators by converting speed errors and load sharing signals into a calibrated 0 to 200 mA output current. Actuator loop feedback response directly determines dynamic governing performance under rapid step-load transients. Integrated signal conditioning limits high-frequency noise interference, providing harmonic distortion suppression across the magnetic pickup input circuit to preserve steady-state frequency control.

Frequently Asked Questions

  • Q: What cable type should be used for connecting the magnetic speed sensor?
  • A: Magnetic pickup connections require two-conductor twisted-shielded cable to maintain signal integrity, with the cable shield grounded solely at the control unit chassis.
  • Q: How is power supply isolation handled for the 20 to 40 VDC input terminals?
  • A: Operating power must be routed through dedicated fused conductors, keeping DC negative isolated from earth ground unless explicitly required by local system wiring schematics.
  • Q: What is the function of the 0 to 200 mA current output interface?
  • A: The 0 to 200 mA current loop interfaces directly with Woodward fluid/fuel actuator coils to translate electronic speed correction commands into physical valve positioning.

Field Installation Guidelines

  • Mount the unit vertically inside an enclosure using all four mounting holes to maintain stable thermal dissipation across the baseplate.
  • Route signal lines, magnetic pickup wiring, and load-sharing bus cables in separate grounded metallic conduits away from heavy AC power leads.
  • Ensure shield drain wires are connected strictly to the designated chassis terminal to avoid creating unwanted ground potential loops.
  • Verify input voltage remains strictly within the 20 to 40 VDC range under both static and dynamic generator operating states.
