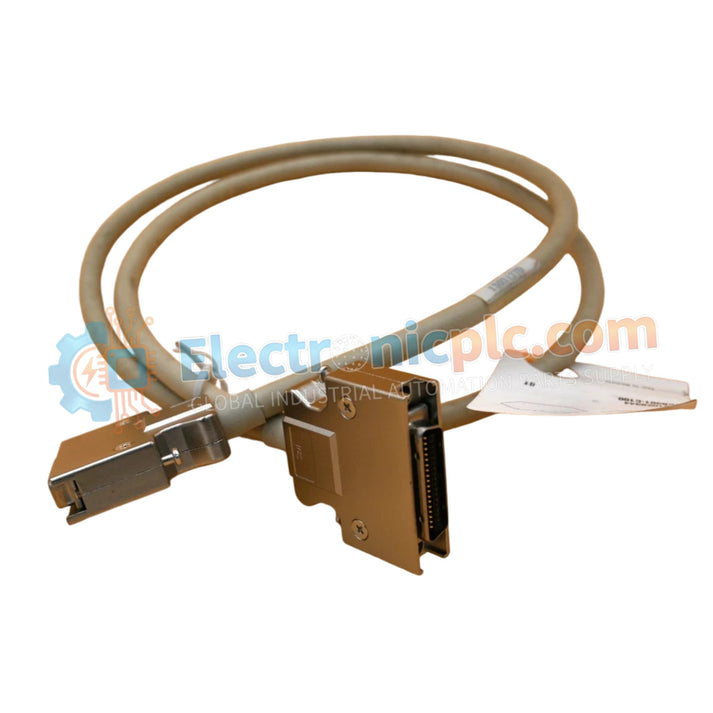

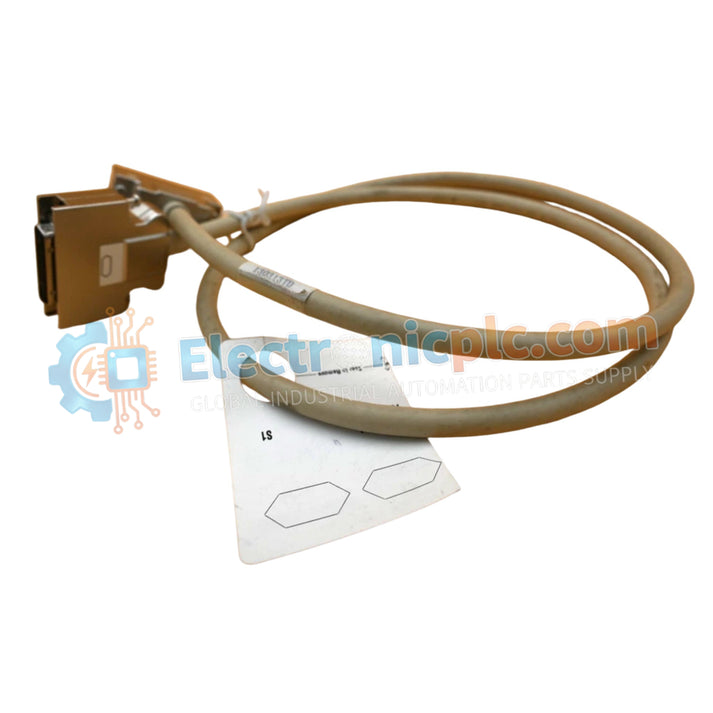

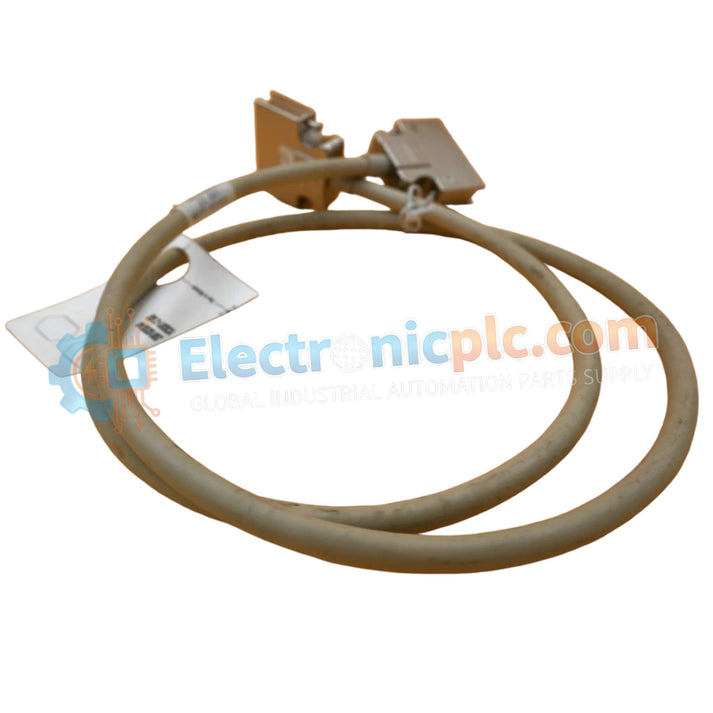

Configurado para la propagación de señales de alta velocidad en redes de control Yokogawa CENTUM, el YOKOGAWA YCB301-C100 (Cable de bus ESB YCB301) proporciona ejecución de enlace de datos físico directo entre unidades de control de campo (FCU) y unidades de nodo de bus de red avanzada (ANB).

Desglose de sufijos y matriz de modelos

Especificaciones de hardware

Comunicación de bus ESB e integridad de red

El YCB301-C100 funciona como un medio de interconexión blindado dentro de la arquitectura de bus ESB. Para garantizar un rendimiento de red determinista, el conjunto de cables incorpora un cableado específico de pin a pin para puertos de interfaz de 36 pines, minimizando la atenuación de la señal durante la transferencia de datos entre los controladores de control y los nodos de E/S remotos. La capa de blindaje físico está diseñada para mitigar la interferencia electromagnética, manteniendo la relación señal/ruido necesaria para los protocolos de comunicación de la plataforma de control de Yokogawa.

Preguntas frecuentes

P: ¿Se puede extender este cable usando acopladores estándar o amplificadores de señal?

R: No, no está permitido extender la longitud física del cable del bus ESB más allá de las especificaciones del fabricante. Se pueden violar las restricciones de tiempo de la señal dentro de la red ESB, lo que provoca errores de comunicación del bus o tiempos de espera de nodo.

P: ¿Cuáles son los requisitos principales de conexión a tierra para el YCB301-C100?

R: El cable debe pasar por bandejas de cables dedicadas para garantizar la continuidad adecuada del blindaje. Asegúrese de que los conectores de 36 pines estén completamente asentados y que los clips de bloqueo integrados estén activados para mantener una referencia de tierra de chasis consistente.

Pautas de instalación en campo

1. Inspeccione ambos conectores de 36 pines en busca de pines doblados o residuos antes de la conexión.
2. Encamine el cable a través de conductos de instrumentación dedicados, manteniendo una distancia mínima de 300 mm de las líneas eléctricas de alto voltaje para evitar ruidos inducidos.
3. Asegúrese de que el radio del cable no exceda el radio de curvatura mínimo del fabricante para evitar la tensión interna del cable o la degradación del blindaje.
4. Inserte el conector en el puerto de la unidad FCU o ANB hasta que se escuche un clic audible, lo que indica que el mecanismo de bloqueo está activado.
5. Verifique el estado de la comunicación de la red a través del software del sistema o los LED del controlador al finalizar la instalación.
