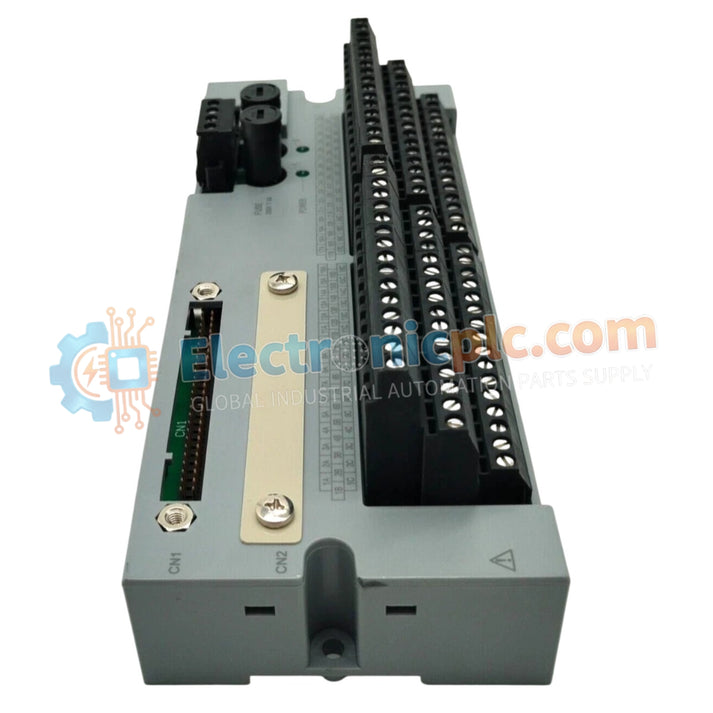

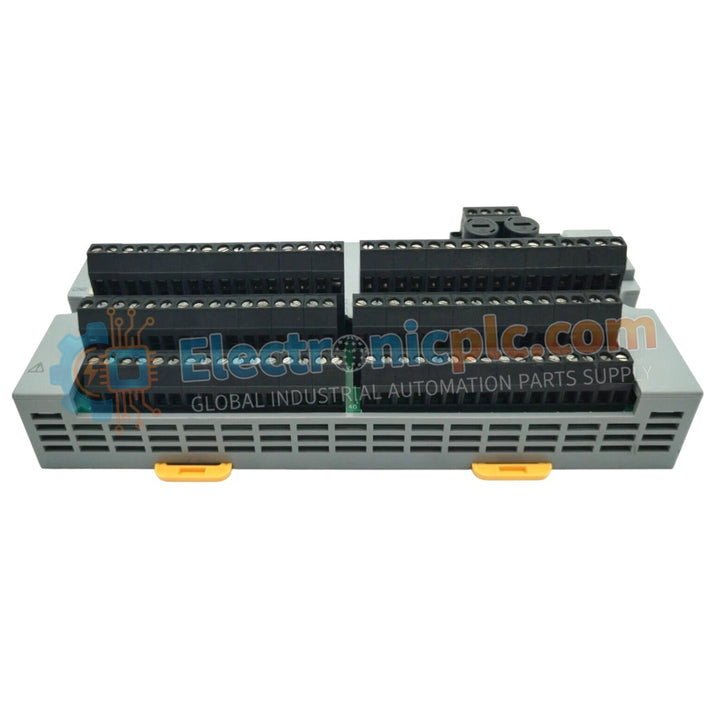

Configurada para la distribución de señales de alta densidad en plataformas DCS, la YOKOGAWA A1BD5D-05 (Placa de terminales A1BD5D-05) proporciona la ejecución física/eléctrica directa de la terminación del cableado de campo para módulos de E/S digitales dentro de las arquitecturas CENTUM VP.

Especificaciones del hardware

Control de procesos y conectividad DCS

La A1BD5D-05 actúa como interfaz física entre los dispositivos discretos a nivel de campo y los módulos de E/S digitales. La placa admite configuraciones de módulo simple y redundante doble, lo que garantiza una gestión de rutas de señal de alta disponibilidad. Para mantener la integridad de la señal, la placa de terminales admite cableado con aislamiento de PVC de 600 V y mantiene una tensión de resistencia de 2,0 kVCA (entre los terminales de alimentación y READY). La placa facilita la distribución de energía de 24 VCC (+/- 10%) a los bucles de campo conectados, proporcionando una solución compacta y montable en carril DIN para armarios de control con espacio limitado.

Preguntas frecuentes

P: ¿Se puede utilizar la A1BD5D-05 para la terminación de señales analógicas?

R: No, esta placa de terminales está diseñada específicamente para canales de E/S digitales; utilizarla para rutas de señales analógicas puede provocar desajustes de impedancia y distorsión de la señal.

P: ¿La placa proporciona fusibles internos para los 32 canales?

R: La A1BD5D-05 actúa como un bloque de terminales de paso de señal. Los fusibles externos deben implementarse de acuerdo con los requisitos específicos del bucle y los estándares de protección del dispositivo de campo.

Directrices de instalación en campo

1. Montaje en carril DIN: Fije la placa a un carril DIN estándar de 35 mm. Asegúrese de que el pestillo de bloqueo esté completamente presionado para evitar inestabilidad mecánica en áreas de alta vibración.
2. Terminación del cableado: Utilice terminales de abrazadera de presión para todas las conexiones. Asegúrese de utilizar punteras para los conductores trenzados a fin de mantener un contacto eléctrico estanco a los gases y evitar que los hilos se abran.
3. Toma de tierra y apantallamiento: Conecte el marco de la placa de terminales a la toma de tierra del instrumento del armario. Mantenga la continuidad de todos los apantallamientos de los cables de señal a la barra de tierra designada para minimizar la interferencia electromagnética (EMI).
4. Segregación: Mantenga una separación física de al menos 150 mm entre el cableado de señal digital de esta placa y los conductos de alimentación de alto voltaje para evitar acoplamientos transitorios.
