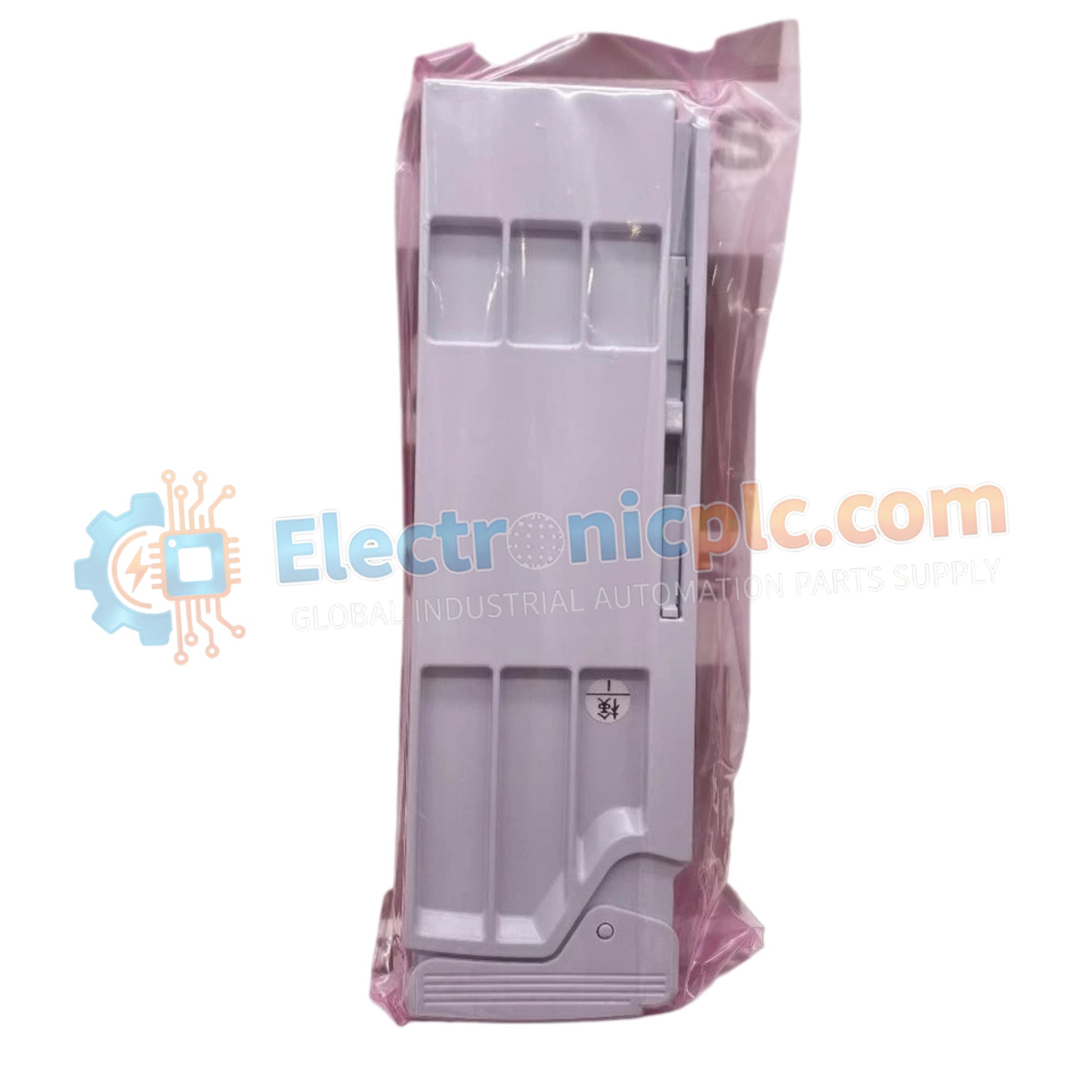

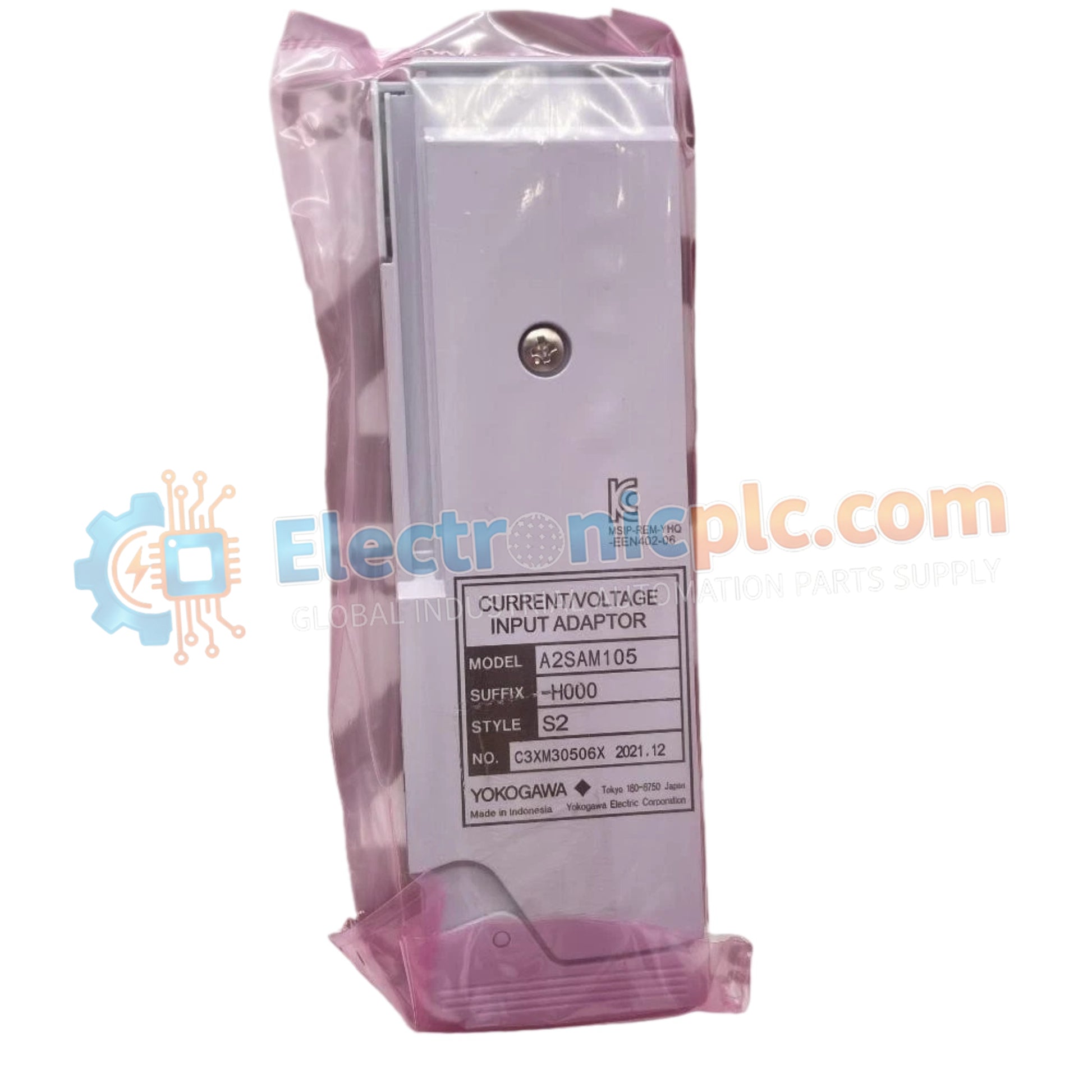

Configurado para el procesamiento preciso de señales en plataformas de control de procesos, el YOKOGAWA A2SAM105-S2 (Módulo de Acondicionamiento de Señal Analógica A2SAM105) proporciona ejecución física/eléctrica directa. Este componente de hardware funciona como una interfaz de señal, realizando amplificación, filtrado y traducción lineal de las entradas analógicas del sensor antes de enviar los datos procesados al controlador central para la ejecución lógica.

Especificaciones de hardware

Aislamiento canal a canal y medición de proceso

El A2SAM105-S2 emplea aislamiento galvánico interno para eliminar la interferencia de bucle de tierra entre la instrumentación del sensor de campo y el bus del backplane. La circuitería del módulo proporciona linealización de la señal y filtrado de ruido, asegurando que las entradas analógicas de bajo nivel se digitalicen con precisión y se mantengan dentro de las tolerancias especificadas. Este diseño permite la normalización de las respuestas no lineales del sensor, facilitando la integración precisa con los algoritmos de control DCS/PLC.

Preguntas frecuentes

P: ¿Este módulo realiza Compensación de Unión Fría (CJC) para sensores de temperatura?

R: El A2SAM105-S2 está diseñado para el acondicionamiento general de señales analógicas; verifique si la configuración de canal específica admite CJC activa o si se requiere una referencia de compensación externa para el tipo de sensor conectado.

P: ¿Es este módulo compatible con la transmisión de señales HART estándar de 4-20 mA?

R: El módulo está optimizado para el acondicionamiento de señales y el acondicionamiento de bucles de corriente o voltaje analógicos; consulte el manual de hardware para confirmar si la señal de modulación por desplazamiento de frecuencia (FSK) HART permanece transparente a través de los circuitos de acondicionamiento.

Pautas de instalación en campo

• Verifique que la alimentación del backplane del sistema esté desconectada antes de instalar el módulo en la ranura designada para evitar transitorios eléctricos.
• Asegúrese de que los cables de señal de entrada estén conectados a las asignaciones correctas de los bloques de terminales, respetando las polaridades designadas para evitar daños a la etapa de entrada.
• Utilice cableado apantallado y de par trenzado para todas las conexiones de los sensores para minimizar la interferencia electromagnética (EMI) y mantener la precisión de la medición.
• Conecte a tierra las pantallas de los cables en un solo punto, normalmente en el armario de conexiones, para evitar corrientes de tierra circulantes que podrían introducir ruido en la señal acondicionada.
• Verifique el asiento del módulo y el mecanismo de bloqueo para asegurar un contacto físico estable con los pines del bus del backplane después de la instalación.
