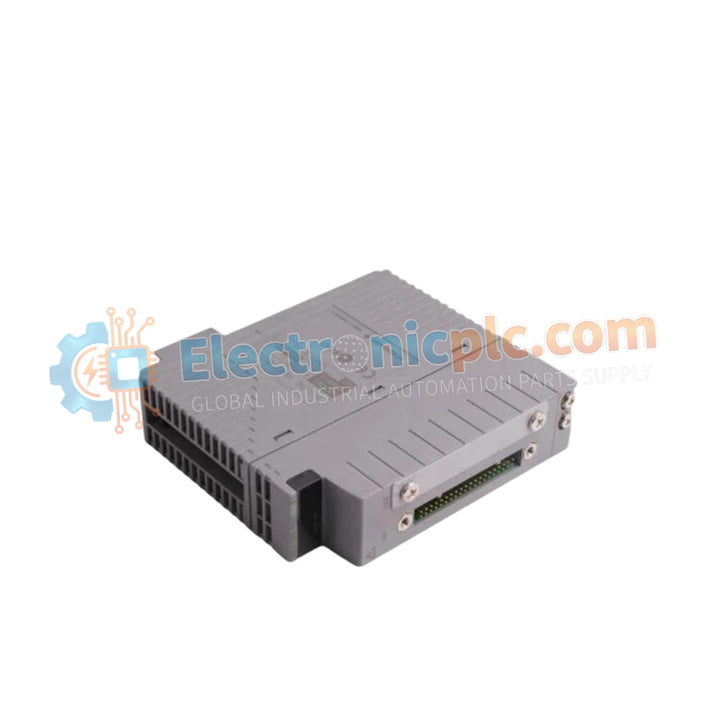

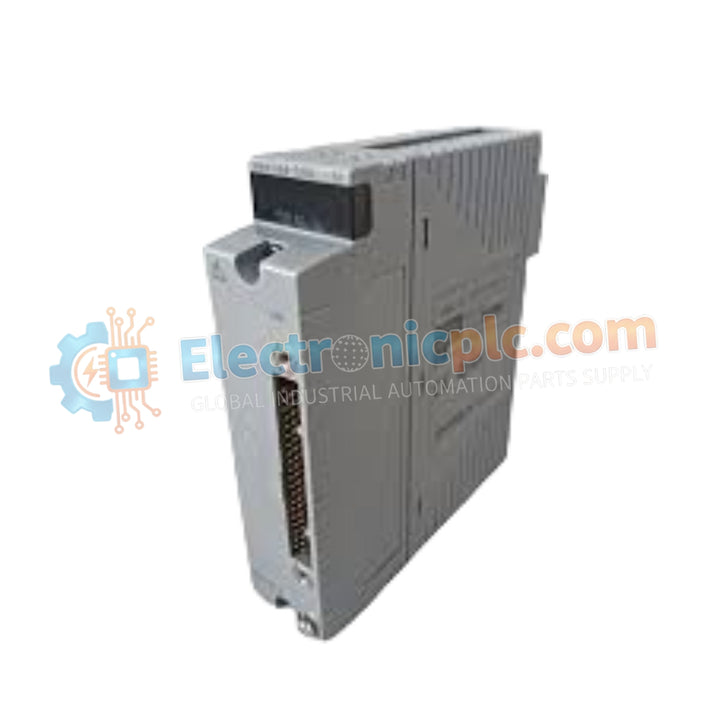

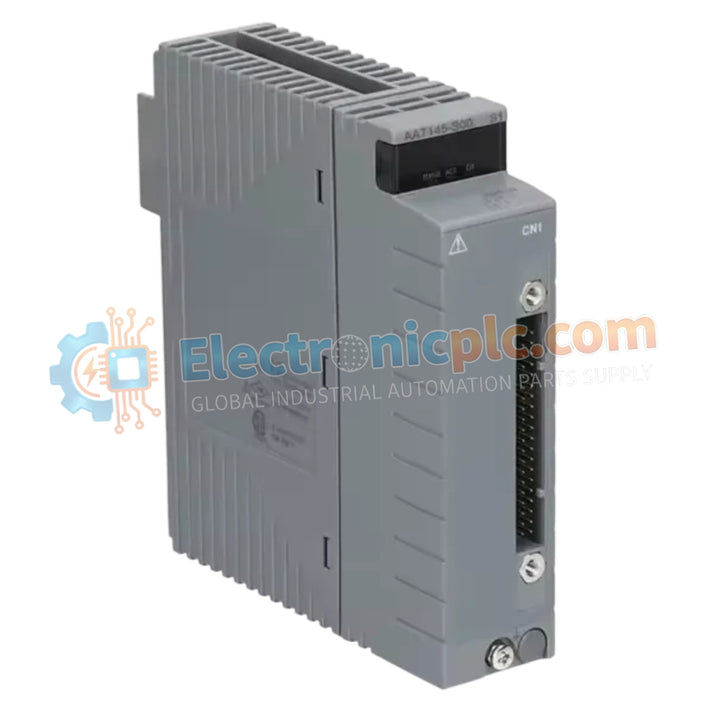

El YOKOGAWA AAV144-S50/A4S10, también catalogado como el módulo de entrada de voltaje AAV144, funciona como un componente de hardware dedicado para la adquisición de señales analógicas de alta precisión dentro de los sistemas de red de control de procesos.

Desglose de sufijos y matriz de modelos

El AAV144-S50/A4S10 sigue un formato de pedido estructurado donde el sufijo denota configuraciones específicas de calibración y cumplimiento de seguridad. El identificador -S50 especifica el control de versiones del hardware para la escala de entrada estándar, mientras que la extensión /A4S10 significa la compatibilidad de rango certificada para señales de entrada de 1-5 V y -10 a 10 V.

Especificaciones de hardware

Protocolo de bucle HART de 4-20 mA y aislamiento de canal

El AAV144-S50/A4S10 utiliza técnicas avanzadas de aislamiento galvánico para garantizar una alta fidelidad de señal en sus 16 canales de entrada. En entornos DCS, es necesario mantener el aislamiento de canal a canal para eliminar los bucles de tierra y la interferencia de modo común al interactuar con diversos instrumentos de campo. Si bien la función principal es la entrada de voltaje, la arquitectura es compatible con la conversión del protocolo de bucle HART de 4-20 mA mediante resistencias de derivación externas, lo que permite la integración estandarizada de datos en la plataforma de control de Yokogawa.

Preguntas frecuentes

P: ¿Se puede configurar el rango de entrada de forma diferente para cada canal individual?

R: No. El AAV144-S50/A4S10 requiere que las señales de entrada se configuren globalmente para todo el módulo (CH1 a CH16). La conmutación de rango de canal individual no es compatible con esta versión de hardware.

P: ¿Qué ocurre si el voltaje de entrada excede el límite de +/- 30 V?

R: El módulo está diseñado para soportar hasta +/- 30 V. Exceder este umbral puede provocar daños permanentes en el circuito de protección de entrada y comprometer la barrera de aislamiento.

Pautas de instalación en campo

1. Montaje: Instale el módulo en una ranura designada dentro de la placa base de la unidad de control de campo (FCU). Asegúrese de que el módulo esté firmemente bloqueado con los clips de retención para evitar la inestabilidad de la señal inducida por la vibración.
2. Cableado: Utilice cableado de par trenzado blindado para todas las señales de entrada. Termine el blindaje en un punto de referencia de tierra común dentro del gabinete para mantener la efectividad de la barrera de aislamiento de 1500 V CA del módulo.
3. Consideraciones de impedancia: Tenga en cuenta que la resistencia de entrada cambia según el estado de alimentación del módulo (1 M Ohm cuando está ENCENDIDO, 200 k Ohm cuando está APAGADO). Asegúrese de que las fuentes de señal externas sean capaces de impulsar estas cargas sin una caída de voltaje significativa.
4. Gestión térmica: Asegure un espacio adecuado entre los módulos en el bastidor para permitir la disipación del calor. Las temperaturas de funcionamiento deben permanecer dentro del rango de 0 °C a 50 °C para evitar una desviación de precisión que exceda los límites especificados de +/- 4 mV/10 °C o +/- 20 mV/10 °C.
