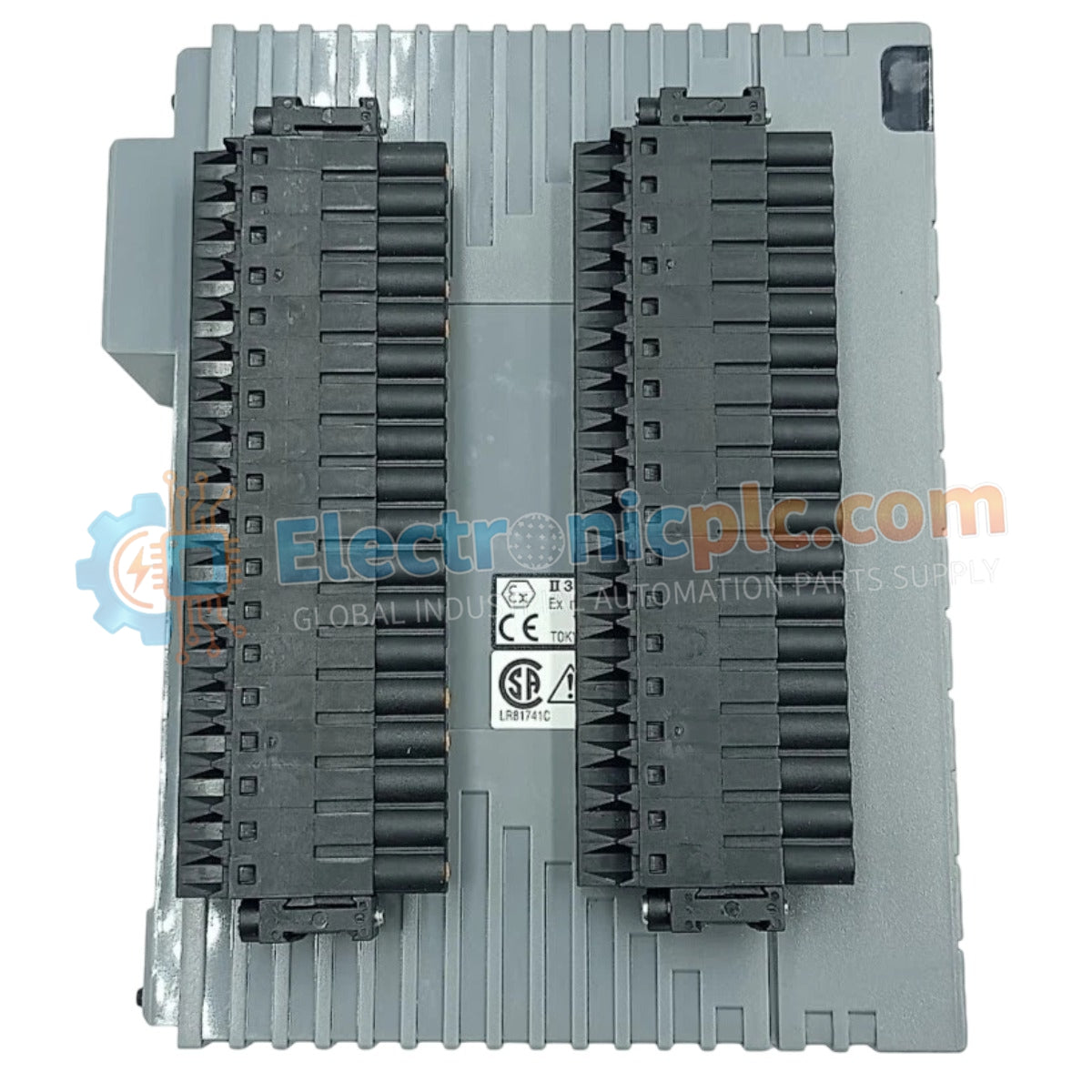

Configurado para la distribución discreta de señales en plataformas de sistemas de control distribuido (DCS), el YOKOGAWA ADR541-P50 (módulo de salida de relé ADR541) proporciona una ejecución directa basada en contacto físico para el control de actuadores.

Desglose de sufijos y matriz de modelos

El ADR541-P50 utiliza una lógica de sufijos específica para definir la funcionalidad del hardware. El núcleo de la serie ADR541 denota una tarjeta de salida de relé de 16 canales. El sufijo P designa la inclusión de una función de salida de modulación por ancho de pulso (PWM) con tiempo proporcional. El 5 indica una variante de modelo estándar, mientras que el 0 terminal representa el diseño básico compatible con chasis. Las variantes alternativas incluyen el 3 para aplicaciones resistentes a altas temperaturas/corrosión y el E para los requisitos de certificación a prueba de explosiones.

Especificaciones de hardware

Control de procesos DCS y funcionalidad PWM

El YOKOGAWA ADR541-P50 integra 16 canales de contacto de relé independientes para gestionar estados discretos de dispositivos de campo. La inclusión de la funcionalidad de salida de modulación por ancho de pulso (PWM) con tiempo proporcional permite que el módulo controle actuadores que requieren modulación de ciclo de trabajo variable, proporcionando una regulación precisa basada en el estado sin necesidad de bucles de control analógicos dedicados. Cada contacto de relé está clasificado para un amplio rango de voltaje de carga, acomodando los requisitos de circuitos de campo tanto de CC como de CA, lo que garantiza la compatibilidad con diversas instrumentaciones eléctricas e infraestructuras de manejo de energía.

Preguntas frecuentes

P: ¿Puede el ADR541-P50 conmutar directamente cargas inductivas?

R: Si bien los contactos de relé están clasificados para 24-110 VCC o 100-240 VCA, la conmutación de cargas altamente inductivas, como grandes solenoides o motores, requiere supresión externa (por ejemplo, diodos de libre circulación o supresores RC) para evitar la formación de arcos en los contactos y prolongar la vida útil del relé.

P: ¿Cómo funciona la función PWM en las salidas de relé?

R: La funcionalidad PWM modula el ciclo de trabajo de encendido/apagado con tiempo proporcional de los contactos del relé en función de las señales de la Estación de Control de Campo (FCS), lo que permite que el módulo active dispositivos a niveles de salida promedio proporcionales al comando de control.

Pautas de instalación en campo

• Asegúrese de que el módulo esté instalado en un ambiente mantenido entre 0 y 55 grados C para evitar la degradación prematura de los mecanismos de contacto del relé.
• Encamine el cableado de campo de CA y CC a través de conductos separados para evitar el acoplamiento electromagnético; mantenga una separación física entre el cableado de nivel de señal y los circuitos de carga del relé.
• Verifique que la carga de corriente total por canal de relé no exceda la clasificación máxima; la sobrecarga provocará la soldadura de los contactos y una posible falla del módulo.
• Confirme que la conexión de montaje en riel DIN o de placa posterior de rack esté asegurada para proporcionar una referencia de tierra común estable para los terminales comunes del relé.
