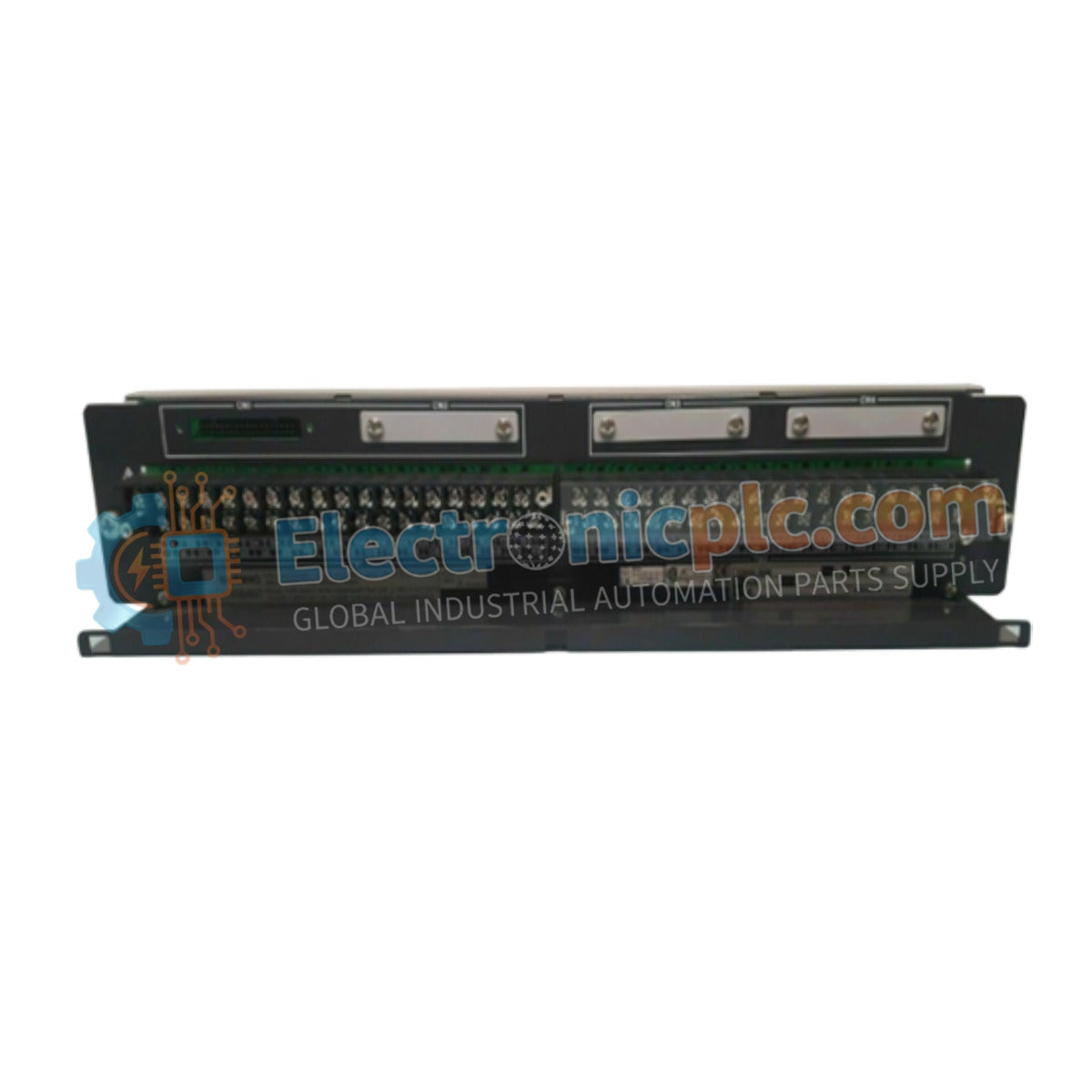

Configurada para la terminación de señales analógicas de campo en plataformas CENTUM VP, la Yokogawa AED5D-00 (Placa de Terminales AED5D-00) proporciona una ejecución física/eléctrica directa. Este componente de 16 canales sirve como la placa de terminales AED5D principal utilizada para ejecutar la distribución de señales y la supresión de voltajes transitorios en plataformas de redes de control de procesos.

Especificaciones de Hardware

Control de Procesos DCS y Protección contra Sobretensiones

La AED5D-00 integra un absorbedor de sobretensiones incorporado para mitigar el impacto de picos de voltaje transitorios en lazos de instrumentación de campo sensibles. La placa facilita la terminación a través de conectores de tornillo M4, asegurando la estabilidad mecánica para el cableado de campo a largo plazo. Diseñada para montaje en rack estándar de 19 pulgadas, la unidad mantiene la integridad de la señal al proporcionar una ruta de baja resistencia al común del gabinete, al tiempo que cumple con la normativa JEM1459 para especificaciones dimensionales y eléctricas. La conexión al sistema de control se gestiona a través de la interfaz de cable KS1, asegurando la continuidad determinista de la ruta de la señal.

Preguntas Frecuentes

P: ¿Es la AED5D-00 compatible con aplicaciones en áreas peligrosas (Ex i)?

R: No. La AED5D-00 está especificada para entornos no a prueba de explosiones. No instale esta placa en áreas que requieran barreras de seguridad intrínseca sin protección externa.

P: ¿Cómo debe verificarse el absorbedor de sobretensiones después de una sobretensión localizada?

R: Después de un evento de sobretensión significativo, inspeccione el componente del absorbedor de sobretensiones en busca de signos de daño térmico o decoloración. Mida la resistencia de aislamiento entre los terminales de señal y la tierra del chasis para confirmar que la placa se mantiene dentro del límite especificado de 100 MOhm.

Pautas de Instalación en Campo

• Montaje: Fije la placa a los rieles del rack de 19 pulgadas utilizando los orificios de montaje proporcionados. Asegúrese de que la placa esté conectada a tierra al bastidor del gabinete para completar la ruta del circuito de protección contra sobretensiones.
• Cableado: Utilice terminales de anillo o tipo pala M4 para la terminación de cables de campo. Apriete los tornillos al par recomendado para evitar la resistencia de contacto, que puede introducir errores de medición en los lazos analógicos.
• Interfaz de Cable: Conecte firmemente el cable de interfaz KS1 al conector de la placa. Asegúrese de que los mecanismos de bloqueo estén completamente acoplados para evitar la desconexión accidental debido a la vibración del rack.
• Conexión a Tierra: Verifique que el chasis de la placa de terminales tenga una conexión de baja impedancia a la barra de conexión a tierra del gabinete para asegurar la efectividad del absorbedor de sobretensiones integrado.
