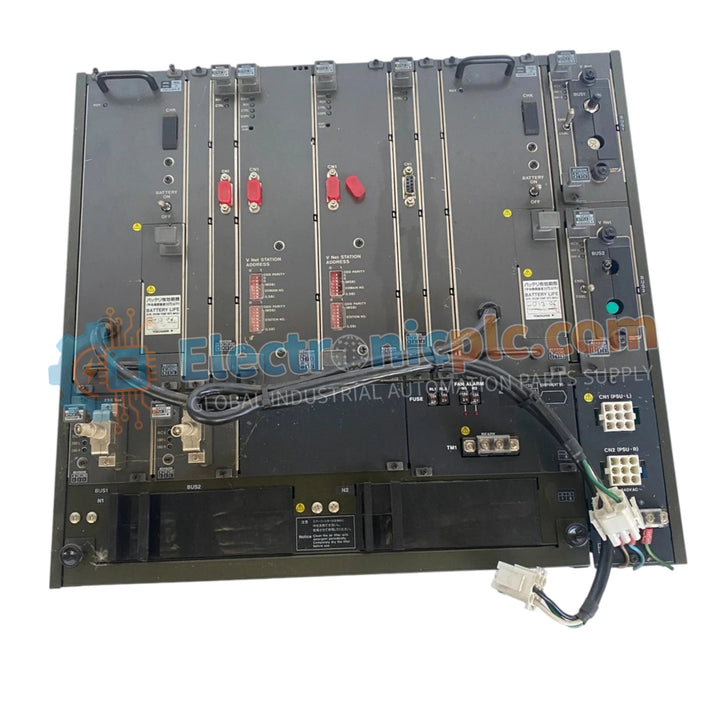

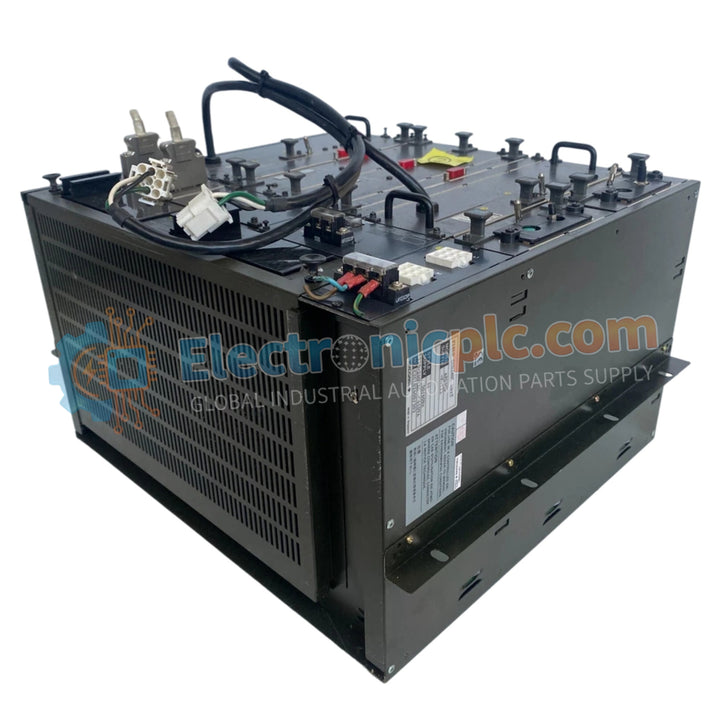

Configurada para la gestión de procesos de alta disponibilidad en redes CENTUM CS 3000, la Yokogawa AFG30D-H4123 (Unidad de Control de Campo Duplexada AFG30D) proporciona una ejecución física/eléctrica directa de lógica de seguridad y control tolerante a fallos.

Desglose de sufijos y matriz de modelos

• AFG30D: Designación del módulo base para una unidad de control de campo (FCU) dúplex diseñada para entornos DCS críticos.
• H4123: Sufijo que indica la revisión específica del hardware para la velocidad del procesador, la configuración de la memoria y la compatibilidad con la gestión de energía redundante.

Especificaciones de hardware

Control industrial y procesamiento redundante

El AFG30D-H4123 utiliza un núcleo de procesamiento VR5432 para facilitar la ejecución de control determinista. La arquitectura dúplex proporciona una capacidad de conmutación por error sin interrupciones, asegurando que la continuidad del proceso se mantenga si una unidad primaria encuentra una falla crítica. El sistema admite conectividad compleja, alojando hasta 10 unidades de nodo locales y 9 unidades de nodo remotas por FCU. La integridad de la memoria está asegurada por un sistema con respaldo de batería capaz de mantener los datos durante un máximo de 72 horas, lo que refuerza la idoneidad de la unidad para aplicaciones de alto riesgo de petróleo, gas y energía donde la recuperación de fallas de energía es de misión crítica.

Preguntas frecuentes

P: ¿Puede el AFG30D-H4123 realizar un intercambio en caliente de una sola unidad de controlador durante el funcionamiento del sistema?

R: Sí. El diseño dúplex del AFG30D permite la extracción y el reemplazo de una unidad de controlador no activa sin interrumpir la lógica de control ejecutada por el socio redundante, siempre que el sistema esté sincronizado.

P: ¿Cuál es el ciclo de recarga requerido para el respaldo de batería interno?

R: La batería requiere un mínimo de 48 horas para alcanzar la capacidad de recarga completa; asegúrese de que la unidad permanezca energizada durante esta duración después de un corte de energía prolongado para restaurar la protección total de los datos.

Guías de instalación en campo

1. Monte la FCU dúplex en un armario de control sin vibraciones, asegurando que tanto las unidades primarias como secundarias tengan suficiente espacio libre para el flujo de aire.
2. Conecte el cableado de la red V redundante y del bus ESB doble redundante a las interfaces montadas en la parte posterior, asegurándose de que los bloqueos estén completamente acoplados.
3. Suministre energía a la FCU utilizando fuentes estables de 100-120 V CA, 220-240 V CA o 24 V CC, asegurándose de que todas las conexiones de energía estén clasificadas para las cargas respectivas (250 VA, 410 VA o 8 A).
4. Integre los terminales de salida de contacto en el circuito de alarma o monitoreo de disparo maestro de la planta para recibir notificaciones inmediatas de fallas a nivel del sistema.
5. Verifique que el software del sistema identifique a ambos controladores en el par dúplex como "Saludables" y "Sincronizados" antes de habilitar los bucles de control finales.
