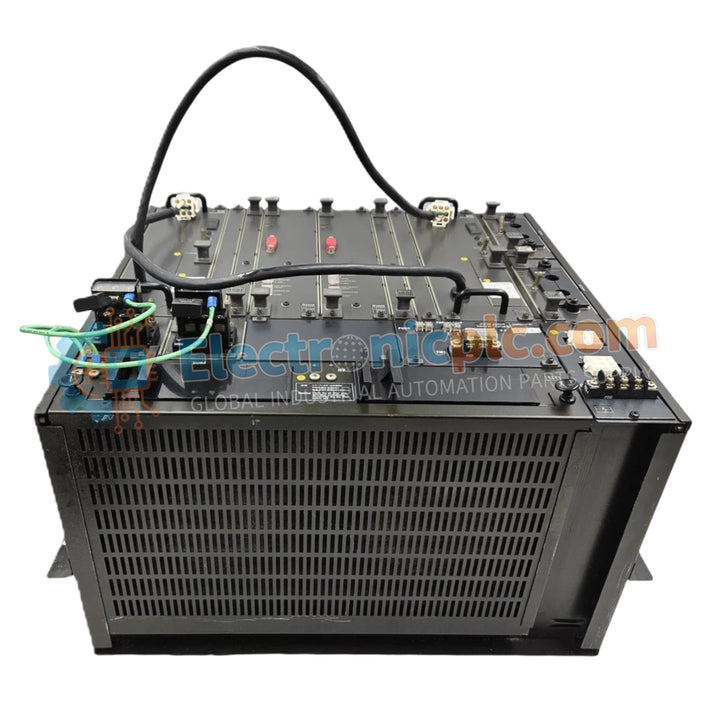

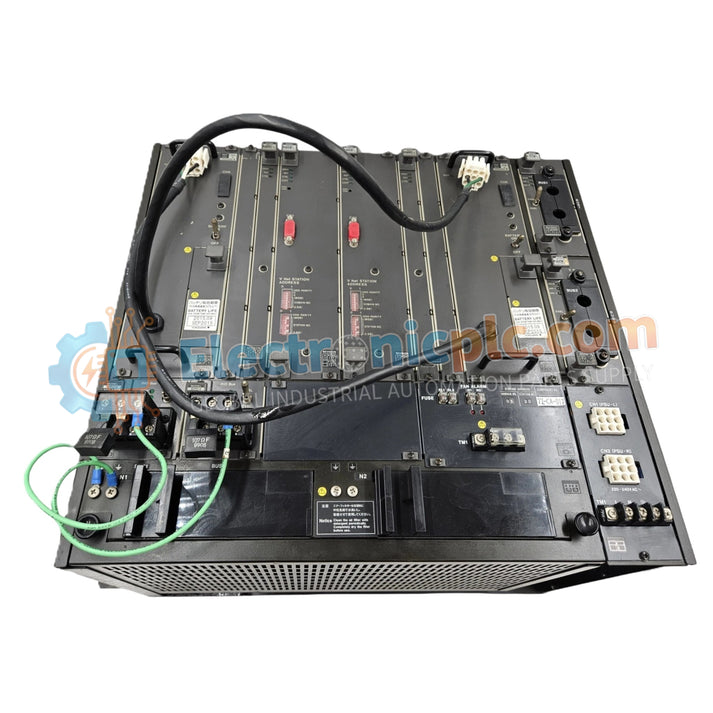

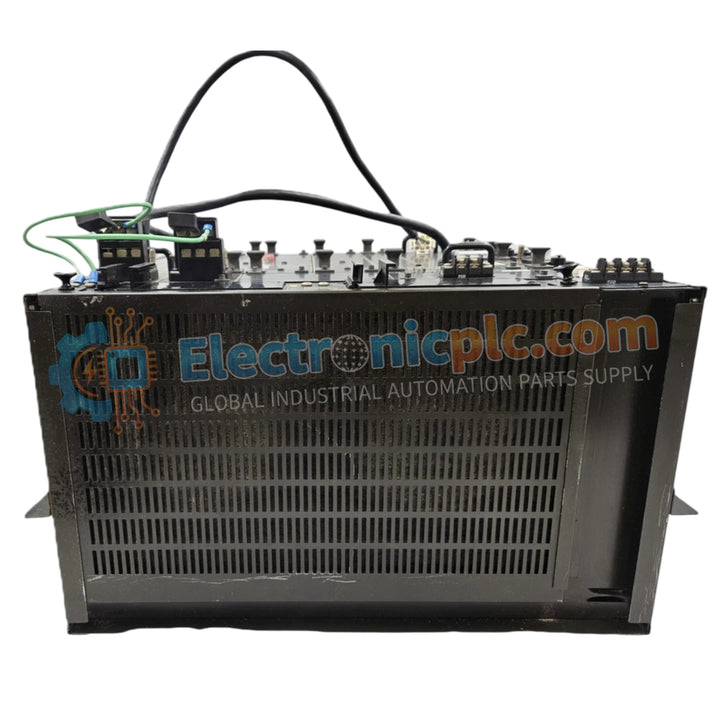

Configurada para la ejecución de procesos de alta velocidad en sistemas CENTUM CS 3000, la YOKOGAWA AFS20D-H4221/3-NDF4/3-NDR4 (Unidad de Control de Campo AFS20D-H4221) proporciona ejecución eléctrica directa de algoritmos de control y gestión de E/S. La unidad utiliza una arquitectura dúplex para mantener la continuidad del control, requiriendo una sincronización precisa entre los módulos activo y de reserva para asegurar una conmutación por error sin latencia a través de la red troncal.

Desglose de Sufijos y Matriz de Modelos

• AFS20D: Modelo base para la unidad de control de campo con capacidad de duplicación.
• -H4221/3: Versión y revisión de hardware para la ejecución de procesadores de alta velocidad.
• NDF4: Código de configuración para la interfaz de comunicación FIO (Fieldbus I/O) primaria.
• NDR4: Código de configuración para la interfaz de comunicación de datos de red redundante.

Especificaciones de Hardware

Aislamiento Canal a Canal y Conectividad de Lazo

El AFS20D-H4221/3-NDF4/3-NDR4 está diseñado para la integración con entornos de protocolo de lazo HART de 4-20 mA estándar. La arquitectura de la unidad incluye aislamiento de canal a canal en las tarjetas de interfaz para mantener la integridad de la señal dentro de entornos electromagnéticos complejos. Al implementar una estricta separación eléctrica, la unidad evita que los bucles de tierra y las sobretensiones transitorias se propaguen a través de la red de control. El rendimiento de los datos se optimiza mediante el control de "handshake" a nivel de hardware, minimizando la latencia en los ciclos de comando-respuesta típicos de los lazos de proceso de DCS.

Preguntas Frecuentes

P: ¿El par dúplex AFS20D soporta el intercambio en caliente durante la ejecución del proceso?

R: Sí. En una configuración redundante, el módulo de reserva puede extraerse y reemplazarse mientras el módulo primario mantiene el control activo, siempre que el estado del sistema indique un estado de transferencia exitoso.

P: ¿Cómo se mantiene la sincronización entre las unidades dúplex?

R: La sincronización se gestiona a través de un bus de seguimiento dedicado de alta velocidad integrado en el "backplane" de control. Este bus asegura que el módulo de reserva refleje continuamente el estado de la memoria y los valores de salida de control del módulo activo.

Guías de Instalación en Campo

1. Verifique que la fuente de alimentación de 24 VDC esté en la posición de APAGADO antes de insertar los módulos en la placa base.
2. Alinee los módulos cuidadosamente con los rieles guía dedicados del bastidor; asegúrese de que los conectores del "backplane" encajen sin resistencia mecánica.
3. Asegure los módulos usando las palancas de bloqueo del panel frontal para garantizar una conexión a tierra del chasis suficiente y estabilidad mecánica contra la vibración del sitio.
4. Utilice cables blindados para todas las conexiones de comunicación de campo. Asegúrese de que el blindaje del cable esté conectado a una toma de tierra limpia en el punto de entrada del armario de control para mitigar el ruido de modo común.
5. Confirme que la configuración del software del sistema reconoce el par dúplex como un único controlador lógico antes de habilitar los lazos de control.
