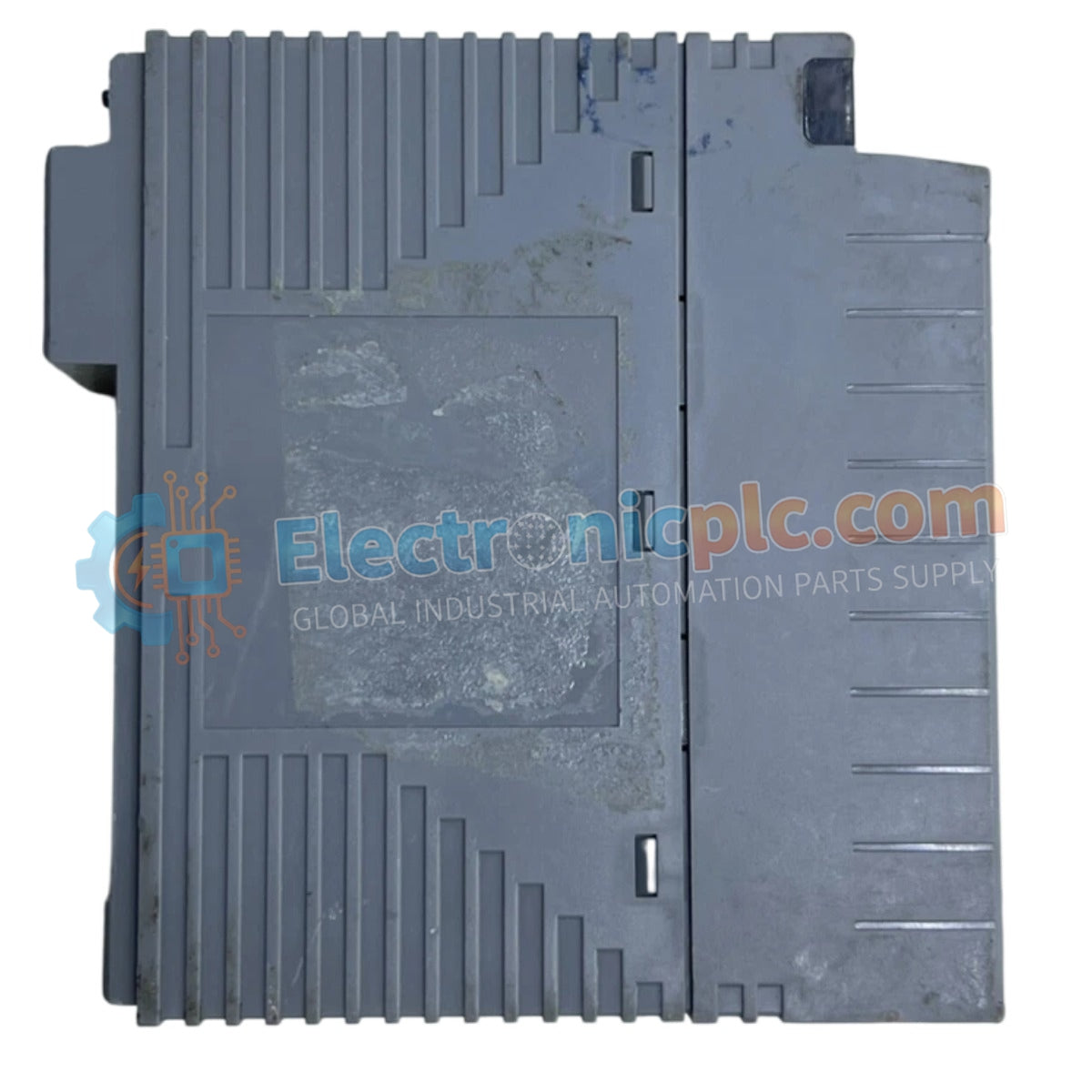

El Yokogawa ALE111 funciona como el Módulo de Comunicación Ethernet primario ALE111 utilizado para ejecutar la transmisión de datos a nivel de campo y el control de salida analógica a través de plataformas de red DCS.

Especificaciones de hardware

Control de procesos y conectividad DCS

El módulo ALE111 se integra en entornos DCS de Yokogawa para gestionar la comunicación determinista y el escalado de salida analógica. Para garantizar una alta integridad de la señal, el módulo utiliza aislamiento canal a canal, lo que evita la propagación de ruido de modo común entre bucles de control dispares. Es compatible con el mapeo de comunicación Modbus para una interacción perfecta con dispositivos de campo de terceros. Cuando se implementa en entornos de proceso de alta densidad, el módulo aprovecha la sincronización estándar del plano posterior para mantener una compensación de unión fría (CJC) consistente para las entradas analógicas relacionadas con la temperatura, lo que garantiza la precisión en los cuatro canales de salida.

Preguntas frecuentes

P: ¿El ALE111 admite el intercambio en caliente durante el funcionamiento activo del sistema?

R: La capacidad de intercambio en caliente depende del plano posterior y la configuración del chasis DCS específicos; siempre verifique el estado de la energía del bus de E/S antes de la inserción o extracción del módulo para evitar posibles transitorios eléctricos.

P: ¿Cuáles son los requisitos de aislamiento primarios para los canales de salida de 0-10 V?

R: Cada canal de salida debe mantener un aislamiento galvánico de la lógica interna del sistema para mitigar los bucles de tierra, particularmente cuando los bucles de salida están conectados a fuentes de alimentación externas que superan el estándar de 24 VDC.

Guías de instalación en campo

1. Monte el módulo en un riel DIN estándar de 35 mm o en un chasis DCS dedicado, asegurándose de que el mecanismo de bloqueo esté completamente enganchado para la estabilidad mecánica.
2. Verifique todo el cableado de campo para las salidas analógicas de 0-10 V con los diagramas de bucle del sistema antes de aplicar energía.
3. Utilice cables de par trenzado blindados para todos los enlaces de comunicación Ethernet y Modbus; conecte a tierra el blindaje del cable solo en el punto de conexión a tierra del chasis designado.
4. Asegúrese de que la entrada de la fuente de alimentación (24 VCC, 12 VCC o 220 VCA) coincida con la configuración específica del módulo para evitar daños en los componentes internos.
5. Verifique la estanqueidad correcta de los terminales para evitar la resistencia de contacto, que puede degradar la precisión de la ejecución del rango de ganancia y compensación.
