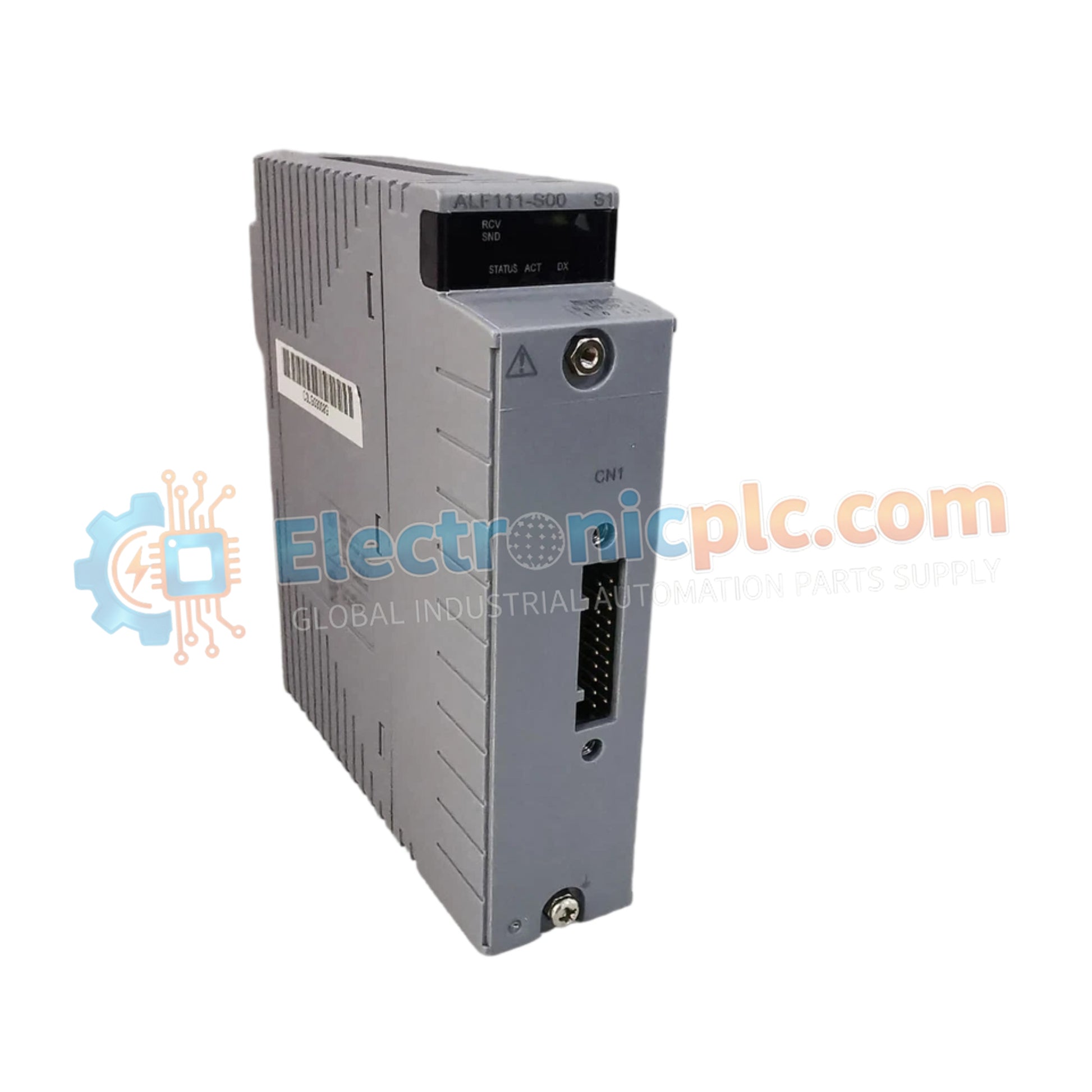

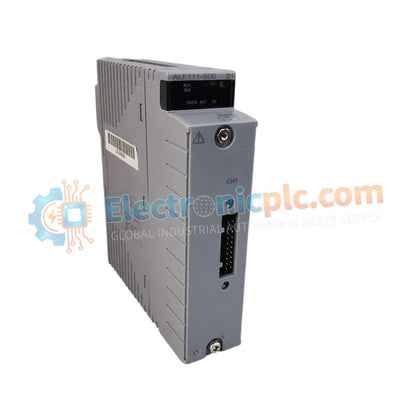

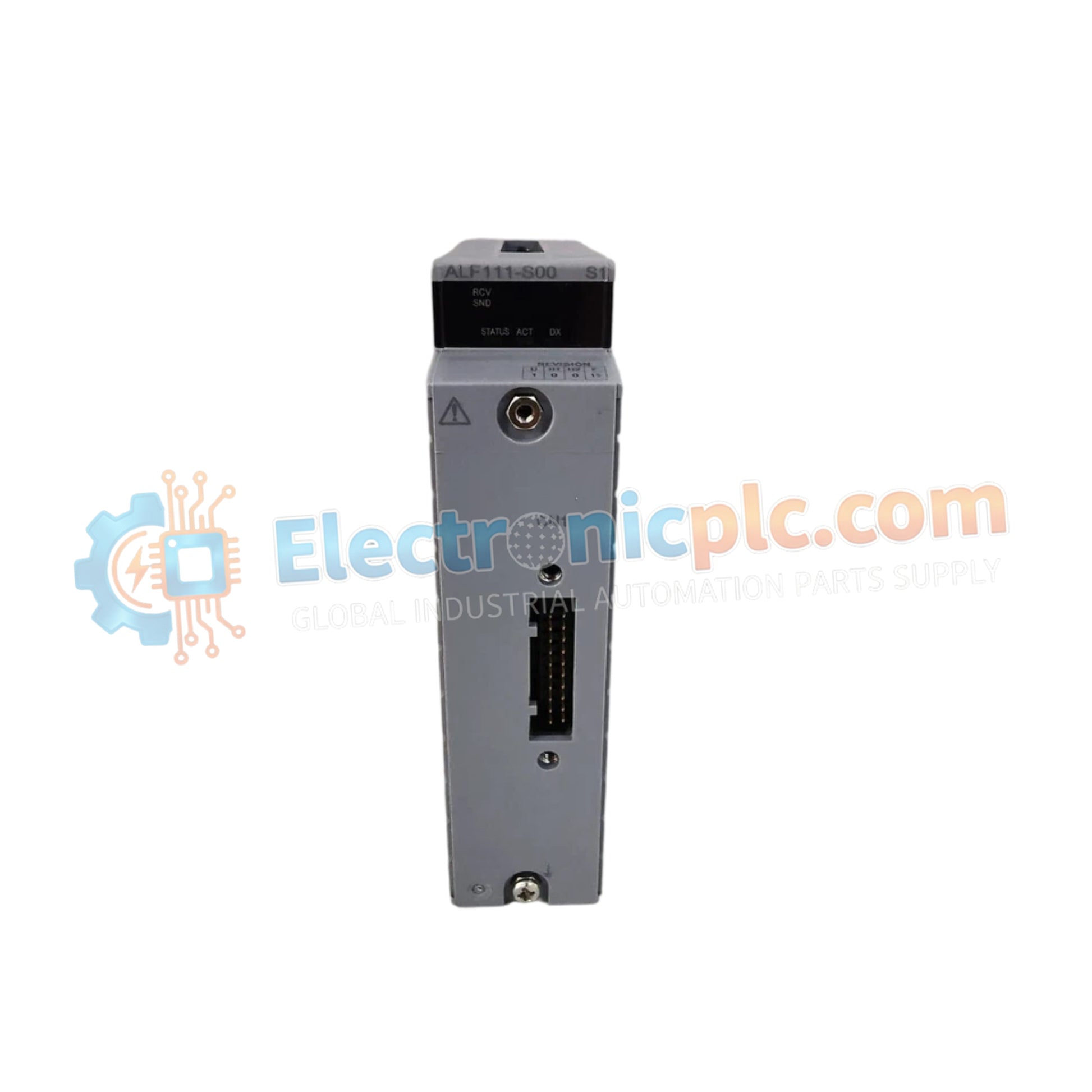

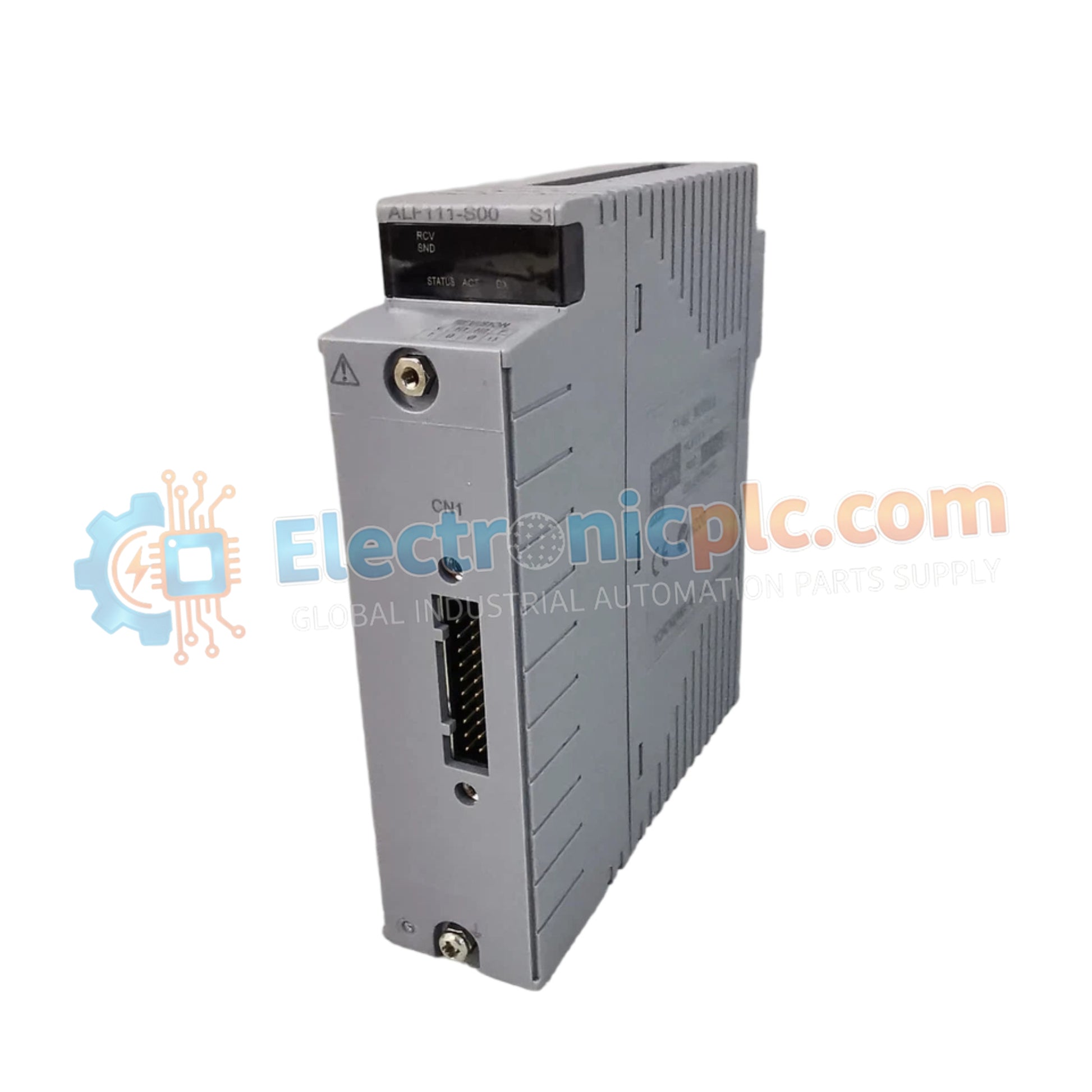

El YOKOGAWA ALF111-S00 S1, también catalogado como Módulo de Comunicación ALF111, funciona como un componente de hardware dedicado para la integración de redes de bus de campo dentro de las plataformas de sistema de control distribuido Centum VP. Este módulo proporciona ejecución física/eléctrica directa para conectar segmentos FOUNDATION Fieldbus H1 a la red de control, lo que permite un intercambio de datos sin interrupciones entre el controlador host y los instrumentos montados en campo.

Desglose de Sufijos y Matriz de Modelos

• ALF111: Modelo de módulo de comunicación base para la interfaz Foundation Fieldbus H1.
• -S00: Revisión de hardware estándar para integración directa en módulos de E/S de bus de campo Yokogawa.
• S1: Iteración de producto/nivel de revisión de fabricación específico.

Especificaciones de Hardware

Conectividad FOUNDATION Fieldbus y Control de Procesos

El ALF111-S00 S1 utiliza circuitos especializados para gestionar la comunicación del segmento FF-H1, asegurando un intercambio de datos determinista entre la instrumentación de campo y la placa posterior del DCS. El módulo proporciona aislamiento galvánico interno para proteger el sistema de control de sobretensiones eléctricas y ruido del lado del segmento. Admite pilas de protocolo FOUNDATION Fieldbus estándar, lo que facilita la monitorización de procesos en tiempo real, el control de bucle y el diagnóstico de dispositivos para transmisores de presión, temperatura y caudal conectados.

Preguntas Frecuentes

P: ¿Es el módulo ALF111 capaz de alimentar directamente el segmento de bus de campo H1?

R: No, el ALF111 realiza las funciones de interfaz de comunicación; se requiere una fuente de alimentación de bus de campo y un acondicionador de energía separados para proporcionar el voltaje de CC necesario al segmento H1.

P: ¿Se puede reemplazar este módulo en caliente mientras el segmento de bus de campo está activo?

R: Sí, el módulo admite el reemplazo en caliente dentro de la estación de control Yokogawa, siempre que la configuración del DCS admita el reemplazo de módulos en línea y la alimentación del bus de campo se mantenga por separado para evitar la pérdida de comunicación del segmento.

Pautas de Instalación en Campo

• Verifique que la impedancia del segmento esté correctamente adaptada instalando terminadores apropiados en ambos extremos del segmento de bus de campo H1 para evitar reflejos de señal.
• Asegúrese de que el módulo esté completamente encajado en la ranura de la placa posterior designada y que el mecanismo de cierre esté activado para mantener un contacto eléctrico constante.
• Utilice cables de par trenzado blindados para los segmentos de bus de campo y asegúrese de que el blindaje del cable esté conectado a tierra en un solo punto para mitigar la interferencia electromagnética.
• Mantenga una distancia mínima alrededor del módulo para permitir una disipación térmica adecuada durante la operación dentro del rango de temperatura especificado.
• Realice una verificación visual de los LED de estado después del encendido del sistema para confirmar que el módulo ha establecido comunicación lógica con los dispositivos del segmento.
