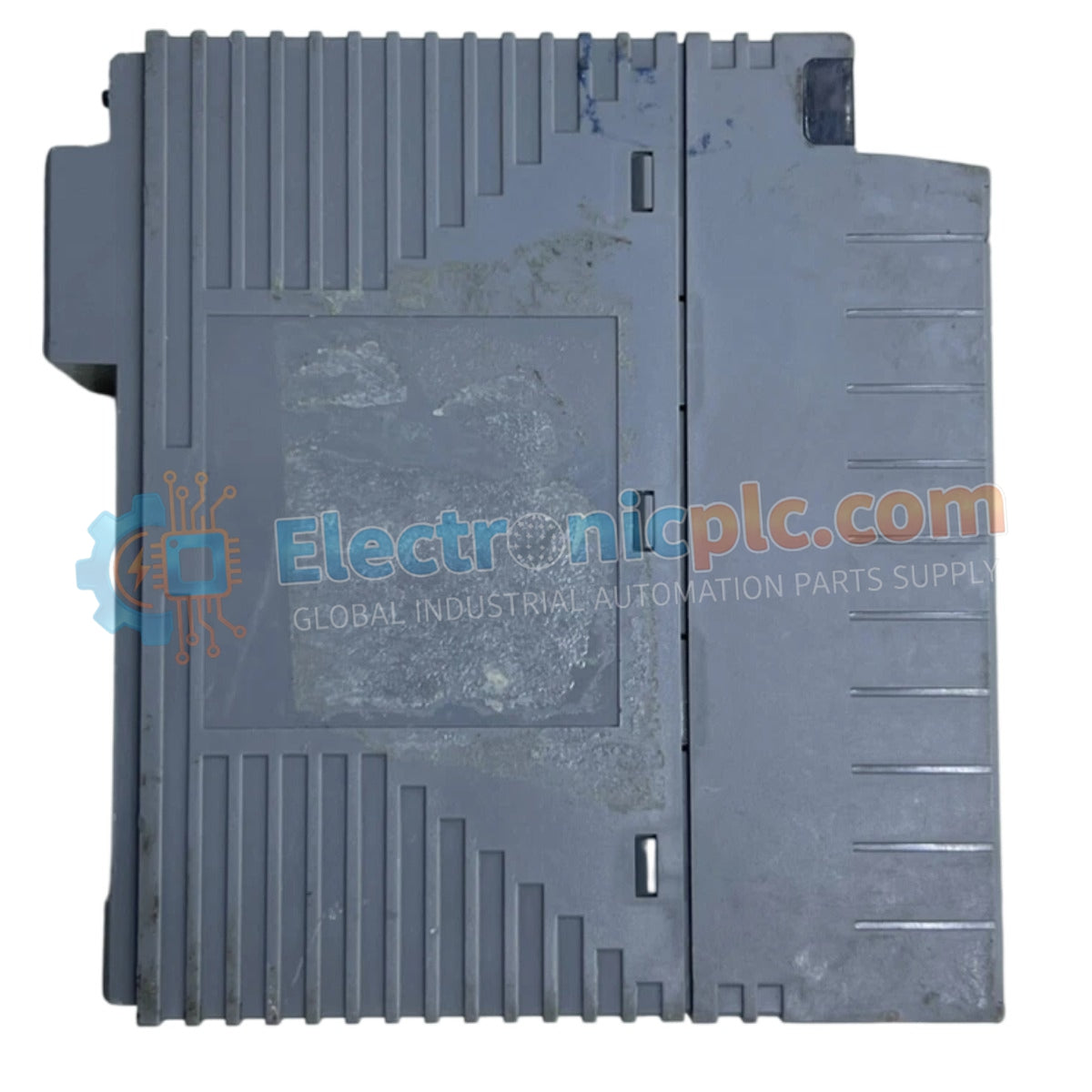

El Yokogawa ALF111-S50 sirve como el Módulo de Comunicación FOUNDATION Fieldbus ALF111 primario utilizado para ejecutar la adquisición y el control de datos deterministas a través de plataformas de red DCS.

Especificaciones de hardware

Conectividad de control de procesos

El módulo ALF111-S50 se integra en entornos DCS de Yokogawa para gestionar segmentos FOUNDATION Fieldbus complejos. Admite la traducción del protocolo de bucle HART de 4-20 mA a través de un puente de puerta de enlace, lo que permite la coexistencia de instrumentación heredada y dispositivos de bus de campo digital. El módulo incorpora un robusto aislamiento canal a canal para mantener la integridad de la señal y evitar bucles de tierra dentro de los bastidores de control de alta densidad. La compensación de unión fría (CJC) se gestiona mediante la monitorización del backplane a nivel de sistema, lo que garantiza una precisión constante para los bucles de medición de temperatura integrados en diversas condiciones de proceso.

Preguntas frecuentes

P: ¿Es este módulo capaz de admitir operaciones de intercambio en caliente?

R: El intercambio en caliente del módulo depende de la configuración específica del chasis del sistema. Verifique el estado de la alimentación del bus de E/S a través del terminal de mantenimiento de DCS antes de la extracción para garantizar la estabilidad de la comunicación en el segmento de bus de campo activo.

P: ¿Cómo gestiona el ALF111-S50 la alimentación del bus de campo?

R: El módulo no proporciona alimentación interna para el bus de campo; requiere una fuente de alimentación FOUNDATION Fieldbus (FF-PS) externa que se acople al segmento, asegurando que los niveles de voltaje se mantengan dentro del rango de 9 VCC a 32 VCC para todos los dispositivos de campo conectados.

Pautas de instalación en campo

1. Asegúrese de que el entorno del armario de control esté libre de polvo conductor excesivo antes de instalar el módulo en la unidad base.
2. Alinee la carcasa del módulo con las guías del backplane y presione firmemente para asegurar el acoplamiento eléctrico con la barra colectora del bus de campo.
3. Utilice un cable de bus de campo de par trenzado apantallado (se recomienda el Tipo A) para minimizar la interferencia electromagnética.
4. Asegúrese de que el segmento del bus de campo esté terminado con resistores de 100 ohmios en ambos extremos físicos para evitar la reflexión de la señal.
5. Confirme que el apantallamiento esté conectado a tierra en un único punto por segmento para evitar el aumento del potencial de tierra y garantizar el cumplimiento de las normas de compatibilidad electromagnética.
