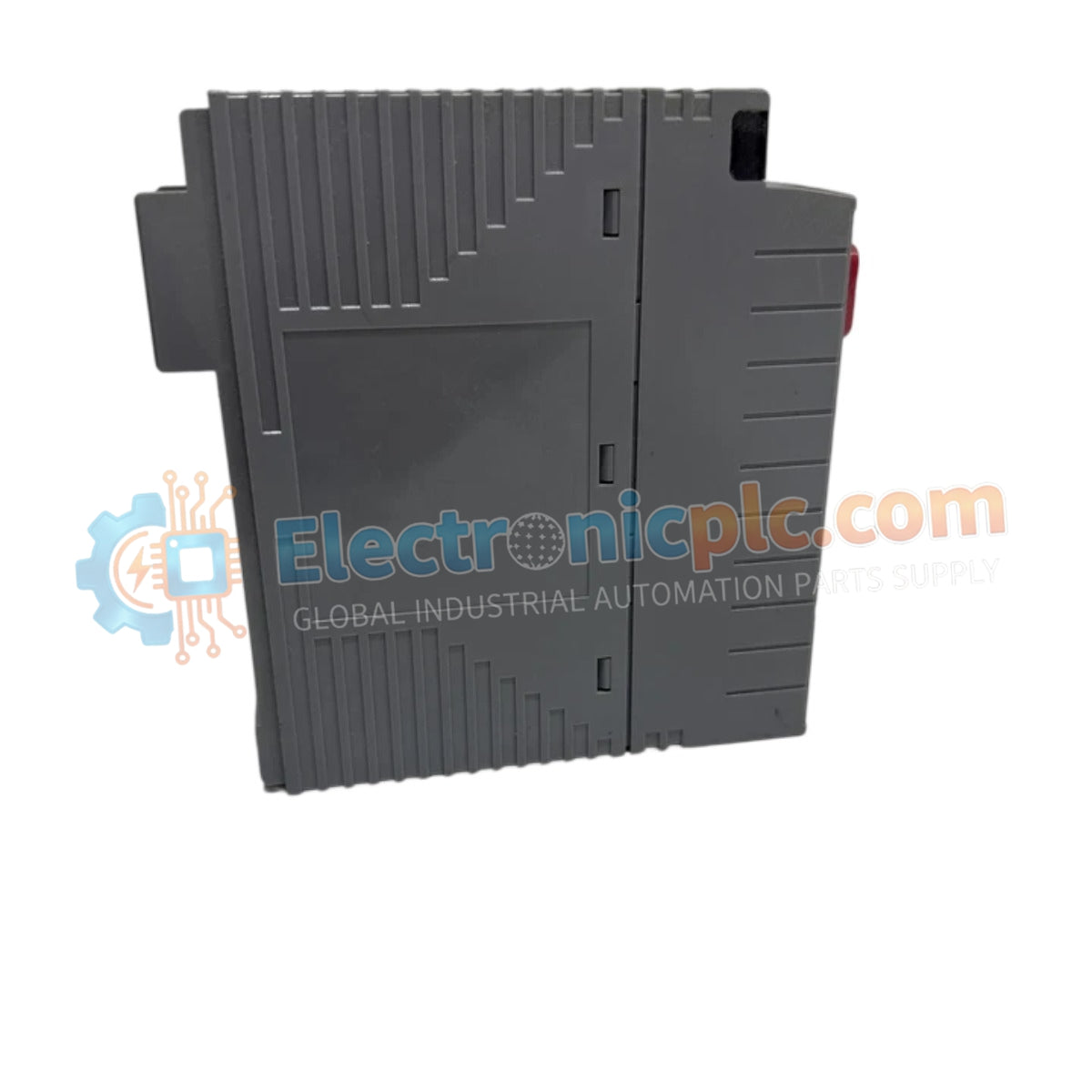

Configurado para conversión de protocolo de alta velocidad e integración de datos en redes de control CENTUM VP, el Yokogawa ALP111-S00 S1 (módulo de comunicación ALP111-S00 S1) proporciona un puente de señal física directa entre subsistemas industriales de terceros y la plataforma de control centralizada.

Desglose de sufijos y matriz de modelos

• ALP111: Identificador base del módulo de comunicación.
• S00: Versión de procesamiento de hardware estándar para integración genérica en serie o bus de campo.
• S1: Variante de soporte de firmware para mapeo de protocolos de comunicación específicos dentro del entorno CENTUM VP.

Especificaciones de hardware

Aislamiento canal a canal y adquisición de datos

El módulo ALP111-S00 S1 incorpora aislamiento galvánico para desacoplar los circuitos de comunicación del dispositivo externo de la placa posterior del bus de estación interno. Este aislamiento es necesario para evitar que las interferencias por bucle de tierra afecten los protocolos de intercambio de datos sensibles al tiempo gestionados por el módulo. El procesador ejecuta el sondeo de datos en tiempo real, proporcionando una tasa de actualización consistente para los dispositivos de campo no nativos conectados a la arquitectura CENTUM VP.

Preguntas frecuentes

P: ¿Puede el módulo ALP111-S00 S1 realizar la traducción de protocolo sin una configuración de estación de ingeniería dedicada?

R: No, el módulo requiere una configuración específica a través de la estación de ingeniería para definir los parámetros de comunicación, el mapeo de datos y los tiempos específicos del protocolo. Sin esta configuración, el módulo no puede establecer comunicación con el dispositivo de campo objetivo.

P: ¿Cómo maneja el módulo los errores de tiempo de espera de comunicación de los subdispositivos conectados?

R: Al detectar un tiempo de espera de comunicación, el módulo establece un bit de diagnóstico en la base de datos del sistema de control, lo que permite a los operadores identificar el canal de comunicación y el dispositivo específicos que han perdido la conexión. El módulo mantiene el último valor bueno conocido o pasa a un estado de seguridad predefinido, según la configuración a nivel de estación.

Pautas de instalación en campo

1. Verifique que la ranura de la placa posterior del rack de E/S esté libre de polvo o residuos metálicos antes de instalar el módulo para evitar cortocircuitos eléctricos.
2. Alinee el chasis del módulo con los rieles guía y presione firmemente para asegurar que los pines traseros estén completamente insertados en el receptáculo de la placa posterior.
3. Asegure el módulo utilizando los tornillos de bloqueo incorporados; asegúrese de que estén apretados al par especificado para mantener la integridad estructural y la continuidad de la toma de tierra del blindaje.
4. Encamine los cables de comunicación a través de conductos designados de baja tensión, manteniendo la distancia con el cableado de alimentación para evitar la diafonía electromagnética.
5. Realice una verificación del enlace de comunicación después de la inicialización para asegurar que la configuración del protocolo se alinee con la configuración del dispositivo de campo objetivo.
