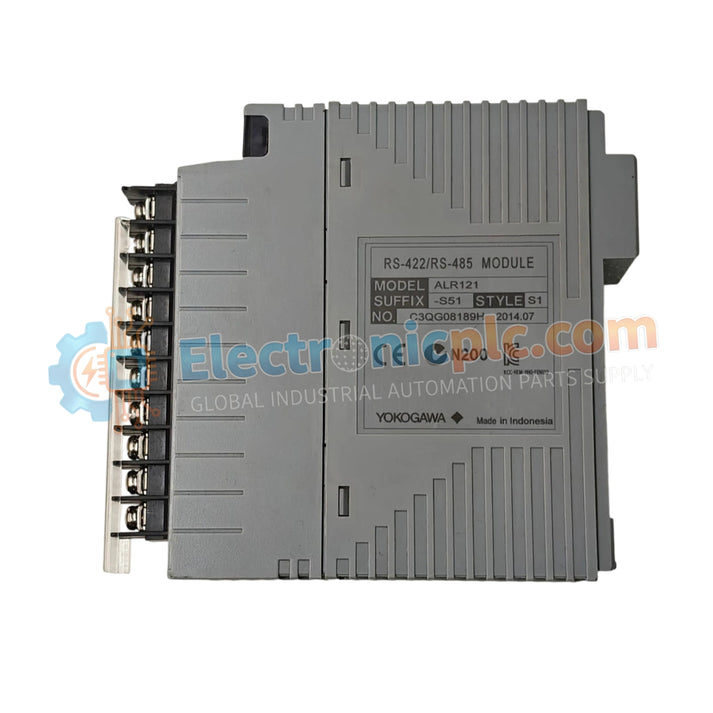

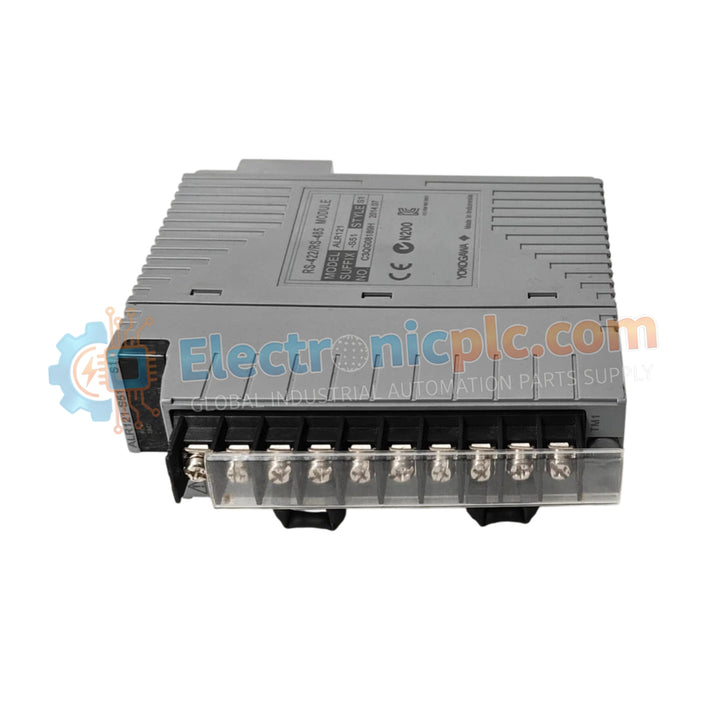

El YOKOGAWA ALR121-S51, a menudo identificado como un Módulo de Comunicación Serial ALR121, es un componente de interfaz de alto rendimiento diseñado para los sistemas de control distribuido de la serie CENTUM. Facilita la integración perfecta de datos seriales entre el sistema de control y varios dispositivos de campo, como analizadores, PLC e instrumentación inteligente.

Especificaciones de Hardware

Protocolos de comunicación e integración

El ALR121-S51 está diseñado para admitir protocolos seriales estándar, incluidos RS-232C y RS-422A/485, lo que le permite adaptarse a diversas necesidades de comunicación en campo. Al manejar la conversión de protocolo y el almacenamiento en búfer de datos a nivel de módulo, reduce la carga computacional en la CPU de la Unidad de Control de Campo (FCU). Esta arquitectura garantiza un intercambio de datos confiable y de alta velocidad, lo cual es esencial para mantener bucles de control en tiempo real y monitoreo de diagnóstico en entornos industriales complejos.

Preguntas frecuentes

P: ¿El ALR121-S51 admite comunicación serial multipunto?

R: Sí, cuando se configura para el modo RS-422A o RS-485, el módulo admite comunicación multipunto (en cadena), lo que permite al controlador interactuar con múltiples dispositivos de campo inteligentes en un solo enlace físico.

P: ¿Se requiere hardware externo para la conversión de protocolo?

R: Generalmente, no. El ALR121-S51 está diseñado para manejar protocolos seriales comunes de forma nativa. Sin embargo, asegúrese de que el cableado físico coincida con la configuración del puerto (RS-232C vs. RS-422A/485) y de que se apliquen las resistencias de terminación adecuadas para conexiones RS-485 de larga distancia.

Guías de instalación en campo

1. Apague el rack de E/S antes de instalar el módulo para evitar daños eléctricos en el bus de comunicación del plano posterior.
2. Alinee el módulo con la ranura designada en el rack y asegúrese de que el conector esté completamente insertado para garantizar una comunicación segura.
3. Utilice cables de par trenzado blindados para todas las conexiones seriales para minimizar la interferencia electromagnética (EMI) y la diafonía.
4. Configure los parámetros de comunicación (velocidad de transmisión, paridad, bits de parada) a través de la estación de ingeniería para que coincidan con los requisitos del dispositivo de campo conectado.

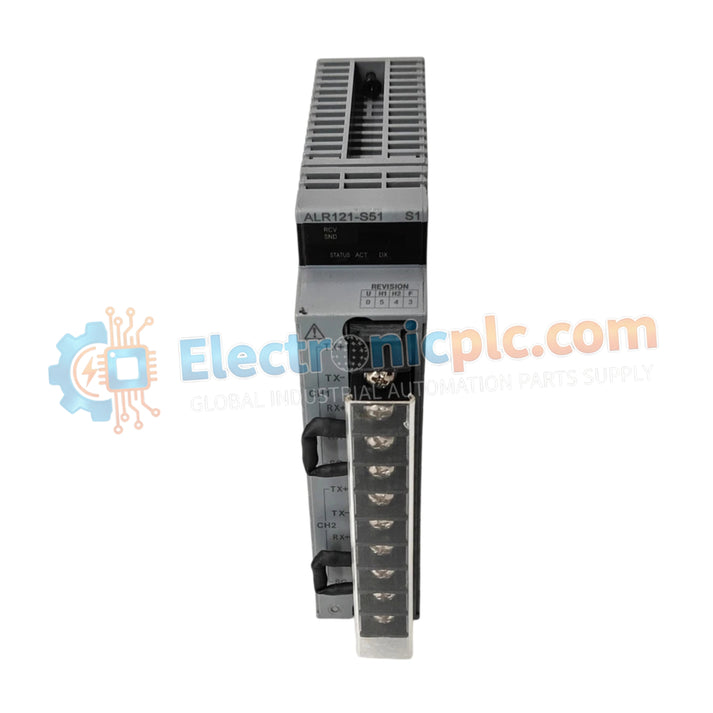

5. Verifique el estado del módulo a través de los LED del panel frontal; los indicadores estables confirman la conexión exitosa y el tráfico de datos activo en el enlace serial.
