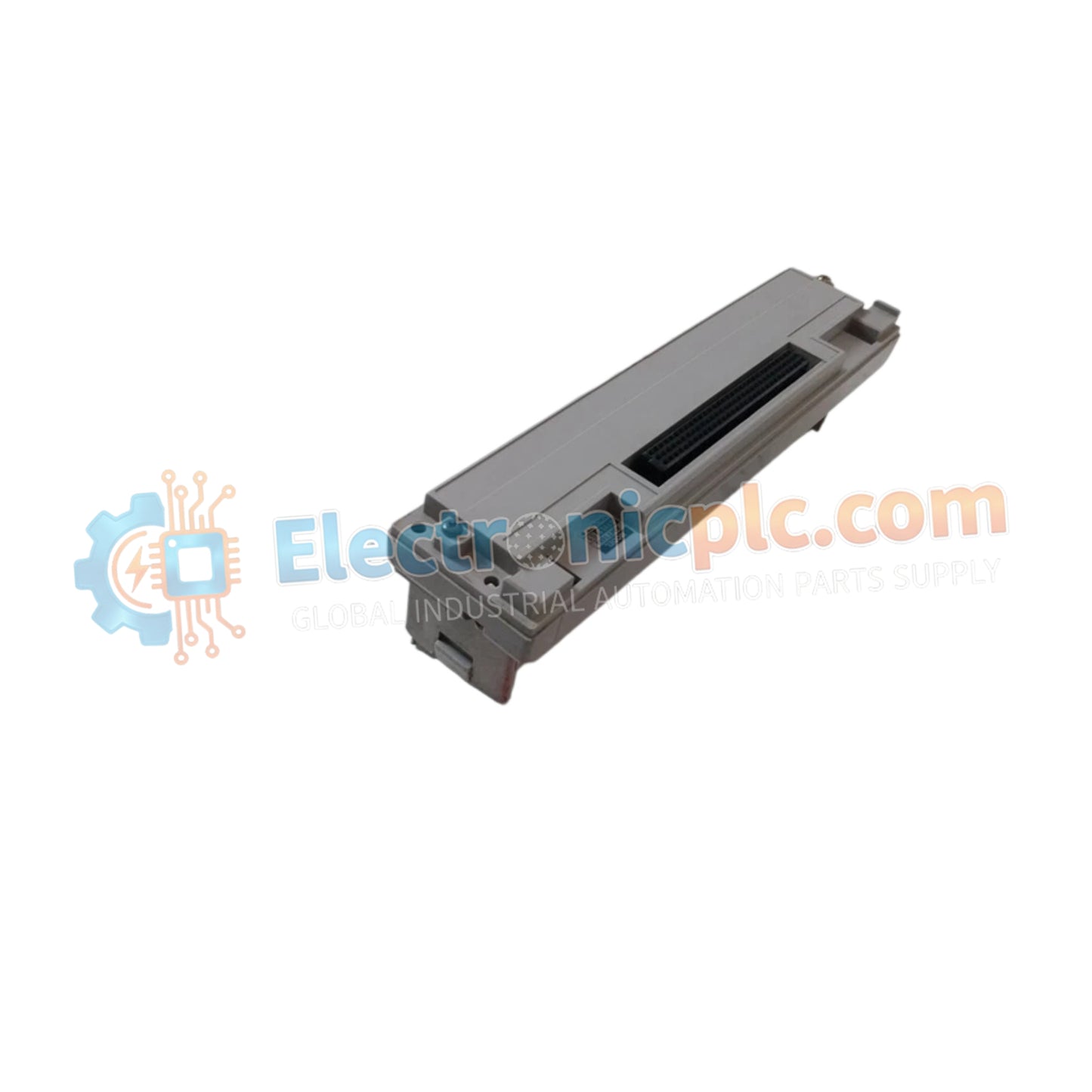

Configurado para la adquisición de señales analógicas de alta precisión en las plataformas de sistema CENTUM y STARDOM, el YOKOGAWA AMT16M (módulo de entrada del transmisor AMT16M) proporciona una ejecución física/eléctrica directa para la monitorización de transmisores de proceso de rango múltiple.

Especificaciones del hardware

Conectividad del lazo de proceso DCS

El módulo AMT16M se integra en redes de control que admiten conectividad con el protocolo de lazo HART de 4-20 mA, lo que permite un mapeo de datos del transmisor y un diagnóstico de estado sin interrupciones. Para mantener la precisión de la medición en los 16 canales disponibles, la arquitectura incorpora aislamiento canal a canal. Esta segregación eléctrica previene eficazmente los bucles de tierra y la inyección de ruido de sensores externos, asegurando que el ciclo de conversión A/D de 16 bits permanezca dentro del umbral de precisión especificado de +/- 0.1 %.

Preguntas frecuentes (FAQ)

P: ¿Se puede cambiar el rango de entrada mientras el módulo está encendido?

R: La configuración del rango se suele almacenar en la memoria no volátil y requiere un comando a nivel de sistema a través de la estación de ingeniería. No se recomienda modificar la escala de entrada mientras el módulo está procesando activamente datos de proceso en vivo para evitar picos de señal.

P: ¿Cómo se protege el módulo contra las interferencias electromagnéticas (EMI)?

R: El módulo está diseñado para montaje en carril DIN y debe instalarse dentro de un armario metálico con toma de tierra. Se debe utilizar cableado de par trenzado apantallado para todos los bucles de 4-20 mA o de tensión, con los apantallamientos terminados en la toma de tierra común del armario para garantizar la integridad de la señal.

Pautas de instalación en campo

• Montaje: Fije el AMT16M a un carril DIN estándar de 35 mm. Asegure la orientación horizontal para mantener una disipación térmica óptima en todo el circuito interno dentro del rango de -20 °C a 60 °C.
• Cableado: Conecte los transmisores de campo utilizando calibres de cable adecuados (normalmente de 0.5 mm a 1.5 mm). Asegure una conexión firme de los terminales de tornillo para minimizar la resistencia de contacto, lo que puede afectar la precisión de las mediciones de 0-10 V y 1-5 V.
• Fuente de alimentación: Suministre una fuente de alimentación de 24 V CC estable. Utilice una fuente regulada dedicada si se instalan varios módulos en el mismo rack para evitar caídas de tensión durante el escaneo de canales pico.
• Conexión a tierra: Verifique que el carril DIN o el terminal de tierra del módulo estén conectados al bus de tierra protectora (PE) de la instalación. Esto es necesario para mantener las propiedades de aislamiento galvánico y proteger contra eventos de sobretensión de modo común.
