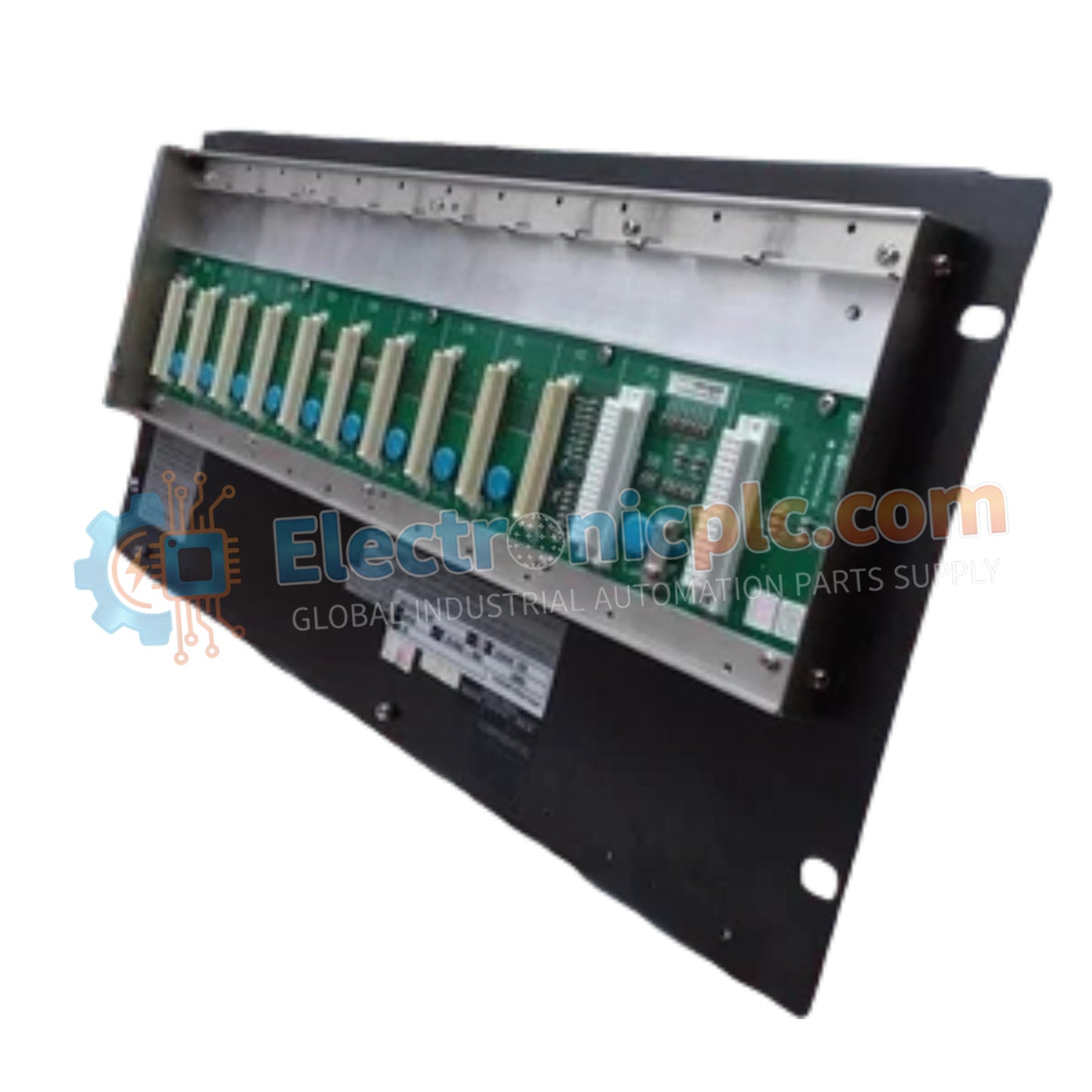

Configurada para un intercambio de datos de alta fiabilidad dentro de los sistemas de control distribuido (DCS) CENTUM VP, la Yokogawa ANR10D-420 S1 (unidad de interfaz de nodo ANR10D) sirve como un puente fundamental para la comunicación del bus ER, facilitando la interacción en tiempo real entre los nodos de E/S montados en campo y la arquitectura de control central.

Desglose de sufijos y matriz de modelos

• ANR10D: Designación del modelo base para la serie de unidades de interfaz del bus ER.
• 420: Código de configuración que indica el rango específico de entrada de alimentación de CA y la asignación de interfaz de bus.
• S1: Nivel de revisión que identifica la iteración del hardware y la compatibilidad del firmware para los entornos actuales de DCS CENTUM VP.

Especificaciones de hardware

Conectividad del bus ER e integración del sistema

La ANR10D-420 S1 actúa como un centro de comunicación central, gestionando el flujo determinista de datos a través del bus ER. Al proporcionar una interfaz estable entre el bus de E/S y la estación de control, garantiza que los paquetes de datos del proceso mantengan su integridad de tiempo, lo cual es esencial para operaciones de planta estables. La arquitectura de la unidad está específicamente reforzada para operar en entornos industriales de alta humedad y temperatura variable, protegiendo los circuitos lógicos internos de los peligros industriales comunes.

Preguntas frecuentes

P: ¿Se puede alimentar esta unidad con 110 V CA si cambia la infraestructura de la planta?

R: La ANR10D-420 S1 está explícitamente clasificada para 220–240 V CA. Operar la unidad fuera de este rango de voltaje especificado puede provocar una falla en la fuente de alimentación interna o un comportamiento de control impredecible. Asegúrese de que la fuente de alimentación coincida con la especificación de la unidad antes de la instalación final.

P: ¿Es esta unidad de interfaz de nodo intercambiable en caliente?

R: No. Debido al alto consumo de energía (260 VA) y la naturaleza crítica de la conexión del bus ER, la unidad no debe retirarse ni insertarse mientras la alimentación esté encendida. Asegúrese de seguir un procedimiento completo de apagado y bloqueo/etiquetado durante cualquier actividad de mantenimiento.

Directrices de instalación en campo

• Configuración del rack: Dadas las dimensiones (438 mm de ancho), la unidad está diseñada para montaje en rack estándar de 19 pulgadas. Asegúrese de que el rack proporcione un soporte estructural suficiente para el peso de 4.5 kg e incluya una conexión a tierra adecuada a la barra de tierra principal.
• Gestión de cables: Enrute los cables del bus ER a través de conductos o bandejas dedicadas. Debido a la sensibilidad de la comunicación de bus de alta velocidad, mantenga una separación de al menos 300 mm de los cables de alimentación de CA de alta corriente para mitigar los problemas de EMI/RFI.
• Entorno: Si bien la unidad admite entornos de alta humedad (hasta 95% HR), debe instalarse en un estado sin condensación. Si se instala en un lugar propenso a cambios bruscos de temperatura, asegúrese de que el gabinete esté correctamente climatizado para evitar la acumulación de humedad interna.
• Ventilación: Mantenga una separación mínima de 100 mm por encima y por debajo de la unidad para facilitar la disipación de la carga térmica de 260 VA. Un flujo de aire adecuado es fundamental para la fiabilidad de los componentes a largo plazo.
