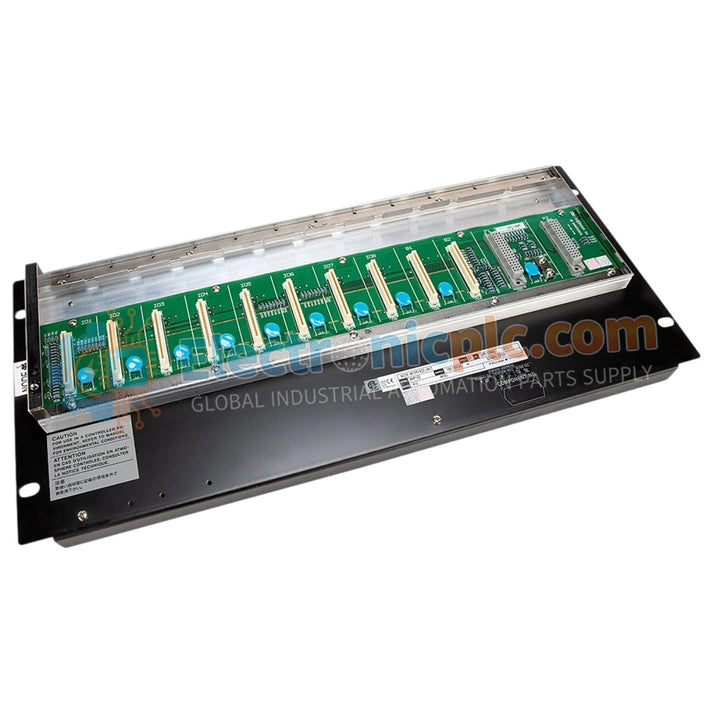

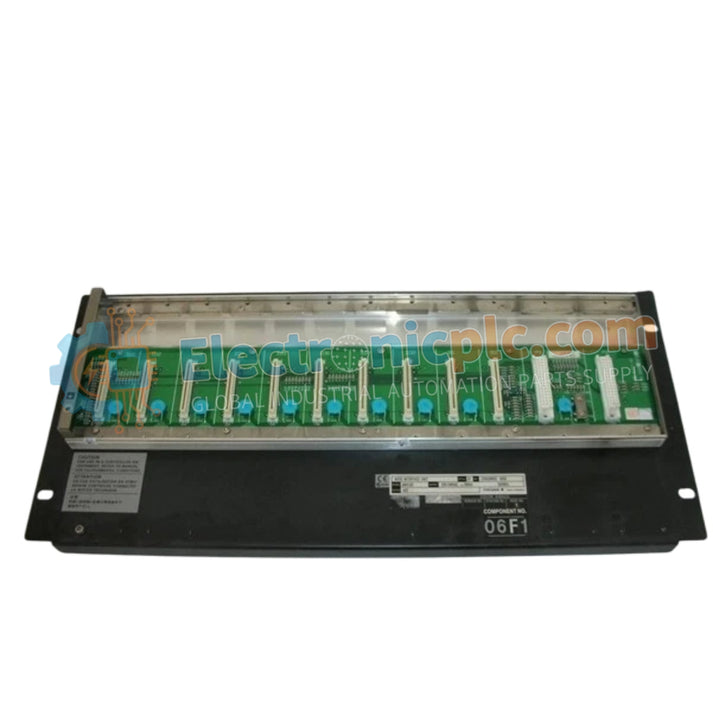

El YOKOGAWA ANR11D-410/NDEL, también catalogado como el Módulo de Entrada/Salida Analógica ANR11D, opera como un componente de hardware dedicado para la adquisición de señales mixtas y la ejecución de comandos de control de procesos dentro de arquitecturas de sistemas de control distribuido (DCS) CENTUM CS 3000.

Desglose de Sufijos y Matriz de Modelos

El ANR11D-410/NDEL utiliza una estructura de pedido estandarizada. El designador -410 especifica la configuración combinada de canales de entrada/salida, mientras que el sufijo /NDEL denota la compatibilidad del módulo con gabinetes industriales estándar para entornos no peligrosos y el cumplimiento específico de paso de protocolo HART.

Especificaciones de Hardware

Aislamiento Canal a Canal y Conectividad DCS

El ANR11D-410/NDEL proporciona procesamiento de canales independiente, lo que requiere un acondicionamiento de señal adecuado para mantener la precisión. En entornos DCS, es necesario mantener el aislamiento canal a canal para evitar bucles de tierra y diafonía eléctrica, especialmente al mezclar entradas RTD de bajo nivel con salidas de control analógicas de alto nivel. La arquitectura del módulo soporta conectividad directa a instrumentos de bus de campo FOUNDATION y a instrumentos con protocolo de lazo HART de 4-20 mA heredado, asegurando que las variables de proceso se integren en la red de control CENTUM con una latencia mínima y altas relaciones señal/ruido.

Preguntas Frecuentes

P: ¿Este módulo soporta configuraciones de entrada simultáneas de RTD y 4-20 mA?

R: Sí. El ANR11D-410/NDEL permite tipos de entrada configurables por canal, siempre que los puentes de hardware o la configuración del software estén correctamente alineados con los requisitos de cableado del instrumento de campo.

P: ¿La salida de 4-20 mA es capaz de accionar actuadores de válvula de larga distancia?

R: La etapa de salida está diseñada para accionar cargas industriales estándar. Asegúrese de que la impedancia total del lazo, incluida la resistencia del cable y la etapa de entrada del actuador, no exceda los límites de cumplimiento de tensión de la fuente de alimentación de 24 VDC.

Guías de Instalación en Campo

1. Inserción en el Rack: Alinee el módulo con los rieles guía del backplane del CENTUM CS 3000. Asiente el módulo firmemente y asegure las palancas de bloqueo para garantizar una conexión fiable al bus del sistema.
2. Apantallamiento de Señal: Todos los cables de entrada y salida analógicos deben utilizar conductores de par trenzado apantallados. Termine los apantallamientos en la toma de tierra de señal del gabinete para suprimir el ruido electromagnético inducido.
3. Espacio Térmico: Mantenga un espacio de al menos 50 mm por encima y por debajo del módulo dentro del gabinete DCS para permitir la disipación de calor por convección, asegurando que las temperaturas internas se mantengan por debajo del umbral de 60 °C.
4. Cableado RTD: Para entradas Pt100/Pt1000, utilice una configuración de 3 o 4 hilos para proporcionar compensación de resistencia de los hilos de conexión, lo cual es necesario para mantener la precisión de +/- 0,1 %.
