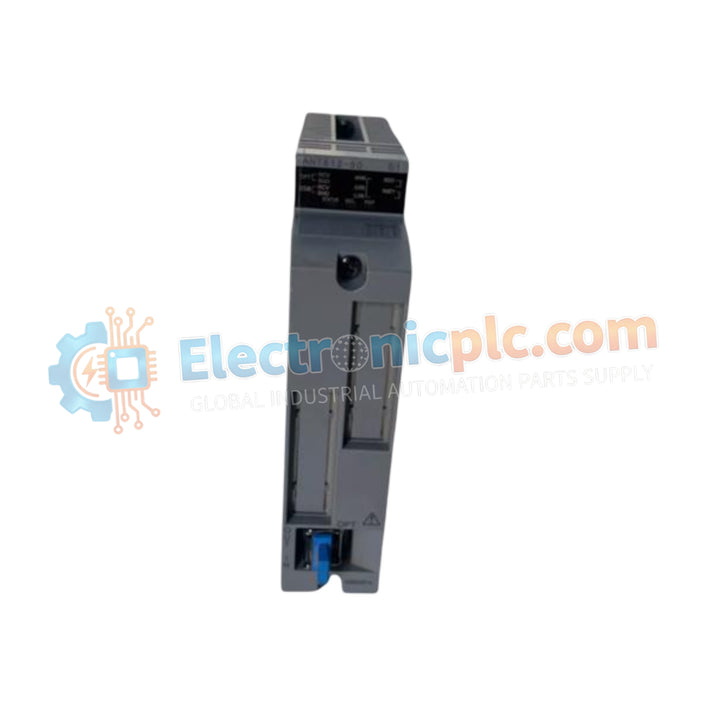

Configurado para una extensión de red de largo alcance dentro de las arquitecturas de control CENTUM VP, el Yokogawa ANT502-50/BU1A (Repetidor de Bus ESB Óptico ANT502-50/BU1A) proporciona una conversión de señal física directa para la comunicación de bus de E/S a larga distancia.

Especificaciones de Hardware

Conectividad de Red y Propagación de Señal

La arquitectura ANT502-50/BU1A está diseñada para mantener una comunicación determinista a través de distancias extendidas en sistemas de control distribuido CENTUM VP. Al convertir las señales eléctricas del bus en pulsos ópticos, el módulo elude eficazmente las limitaciones de distancia de las conexiones ESB (Extended Serial Bus) basadas en cobre, soportando tramos de hasta 5 km. Esta funcionalidad permite la descentralización física de los nodos de E/S, manteniendo el rendimiento de alta velocidad y baja latencia requerido para el monitoreo de procesos en tiempo real. El módulo admite topologías flexibles, incluidas configuraciones en cadena y estrella, lo que permite una distribución de E/S de alta densidad en grandes instalaciones de planta.

Preguntas Frecuentes

P: ¿El ANT502-50/BU1A requiere un tipo específico de fibra óptica para la distancia de transmisión de 5 km?

R: Sí. El módulo está diseñado para funcionar con cableado de fibra óptica de grado industrial estándar adecuado para la comunicación a larga distancia; asegúrese de que las especificaciones de la fibra (diámetro del núcleo, pérdida de atenuación) se alineen con los requisitos para la transmisión de señales de bus ESB para garantizar la integridad de los datos.

P: ¿Se puede mezclar el repetidor esclavo con el cableado ESB de cobre estándar en el mismo bucle de bus?

R: Sí. El repetidor óptico actúa como un puente. Sin embargo, el número total de etapas y conexiones debe cumplir estrictamente los límites de diseño del sistema (máximo de 2 etapas en configuración en cadena) para evitar violaciones de tiempo o errores de sincronización en el bus ESB.

Guías de Instalación en Campo

1. Asegúrese de que todos los conectores ópticos se limpien con materiales aprobados sin pelusa antes de acoplarlos al ANT502-50/BU1A para evitar la atenuación de la señal causada por el polvo o los contaminantes.
2. Encamine el cableado de fibra óptica a través de conductos protectores dedicados para evitar el estrés mecánico, el aplastamiento o la flexión excesiva, que podrían fracturar el núcleo de la fibra.
3. Verifique que el consumo de corriente se mantenga dentro del límite de 0.5 A para asegurar que los módulos de la fuente de alimentación en el rack de E/S local no se sobrecarguen durante el arranque del sistema.
4. Asiente correctamente el módulo en la ranura designada y apriete los tornillos de montaje frontales para lograr una conexión a tierra eléctrica sólida con el chasis del gabinete.
5. Después de la instalación física, realice una verificación de la potencia de la señal óptica utilizando un OTDR o un medidor de potencia óptica para confirmar que la pérdida de señal a través del enlace de fibra esté dentro de la tolerancia operativa antes de energizar el bus de E/S.
