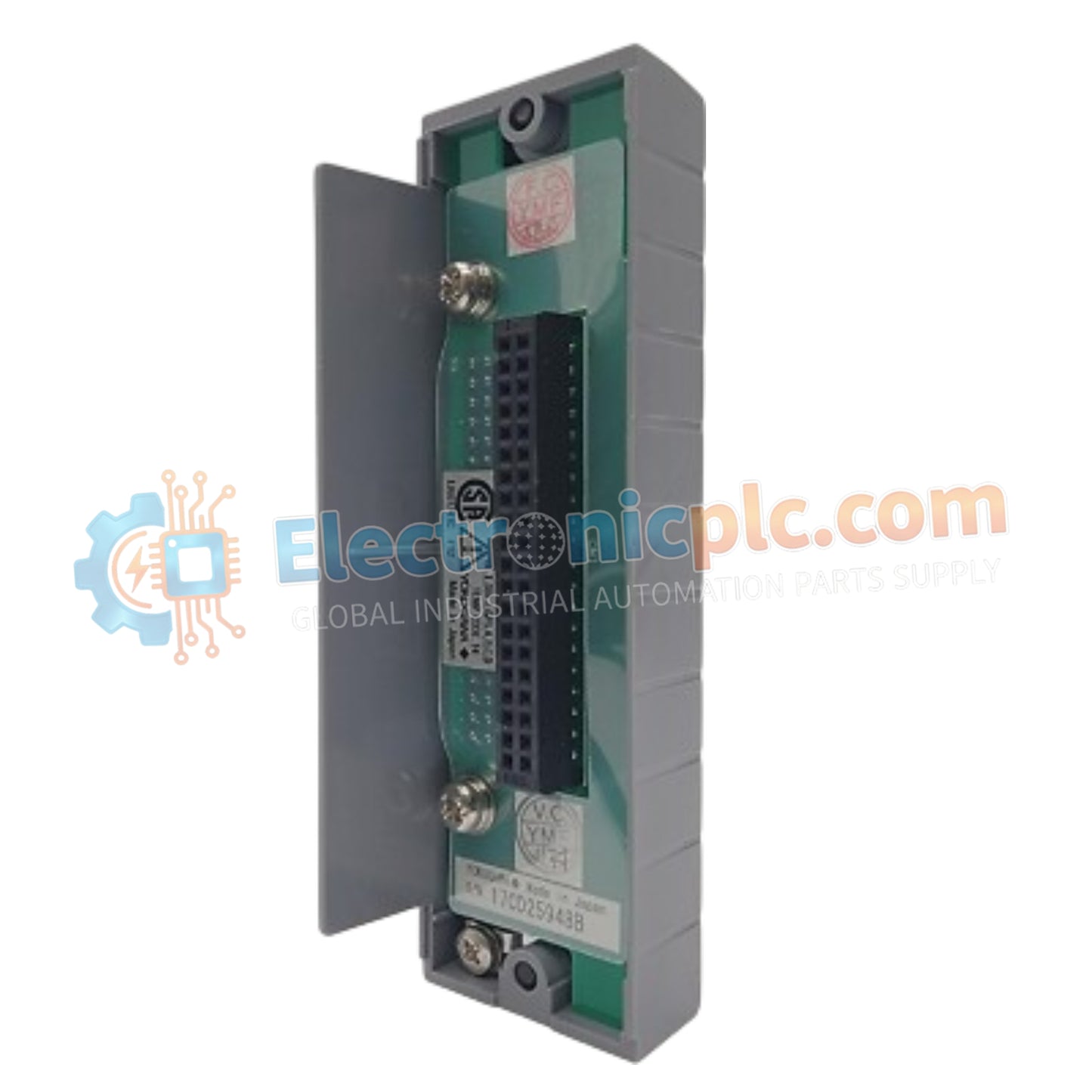

Configurado para una interfaz de señal de precisión en sistemas de control CENTUM VP, el Yokogawa ATB3A-00 (bloque de terminales de presión ATB3A) proporciona una ejecución física/eléctrica directa de la distribución de señales de presión.

Especificaciones de Hardware

Control de Procesos e Integridad del Bucle

El ATB3A-00 utiliza una arquitectura de terminales estandarizada para garantizar la compatibilidad con los requisitos del protocolo de bucle HART de 4-20 mA cuando se integra en marcos DCS. La unidad mantiene el aislamiento de canal a canal dentro del conjunto de terminales para evitar la diafonía y la interferencia de la señal entre bucles vecinos. Además, el diseño admite la lógica de integración de compensación de unión fría (CJC) cuando se utiliza cerca de nodos de conversión de temperatura a presión, lo que garantiza que la variable de proceso principal permanezca estable en la interfaz sin inducir errores de medición térmica.

Preguntas Frecuentes

P: ¿El ATB3A-00 admite el intercambio en caliente durante el funcionamiento activo?

R: No. Si bien la unidad utiliza un adaptador de interfaz KS sin herramientas para el montaje, desconectar el bloque de terminales mientras el bucle de presión está energizado puede causar fallas de circuito abierto de la señal en el DCS. La alimentación debe aislarse antes del servicio.

P: ¿El bloque de terminales es compatible con gabinetes de campo de alta vibración?

R: Sí. La carcasa de policarbonato está diseñada para un montaje rígido a través de la interfaz KS. Asegúrese de que las lengüetas de bloqueo estén completamente acopladas para evitar la fatiga mecánica y la holgura de los terminales durante el funcionamiento prolongado.

Guías de Instalación en Campo

• Montaje: Alinee el ATB3A-00 con el adaptador de interfaz KS. Presione el módulo hasta que un clic audible confirme que el pestillo mecánico está acoplado.
• Cableado: Asegúrese de que los cables estén pelados a la longitud adecuada para evitar el cobre expuesto. Apriete los tornillos de los terminales a los valores recomendados para el calibre del cable utilizado, asegurando una resistencia de contacto inferior a 1 Ohm.
• Blindaje: Si utiliza cableado blindado para la señal de presión, termine el blindaje en la barra colectora de tierra del gabinete en lugar del bloque de terminales para mantener una protección EMI adecuada.
• Medio ambiente: Aunque la unidad está clasificada para -40 °C a 85 °C, asegúrese de que no se coloque directamente en el camino de las rejillas de ventilación de las unidades de calefacción o los transformadores de alta potencia para evitar el estrés térmico localizado.
