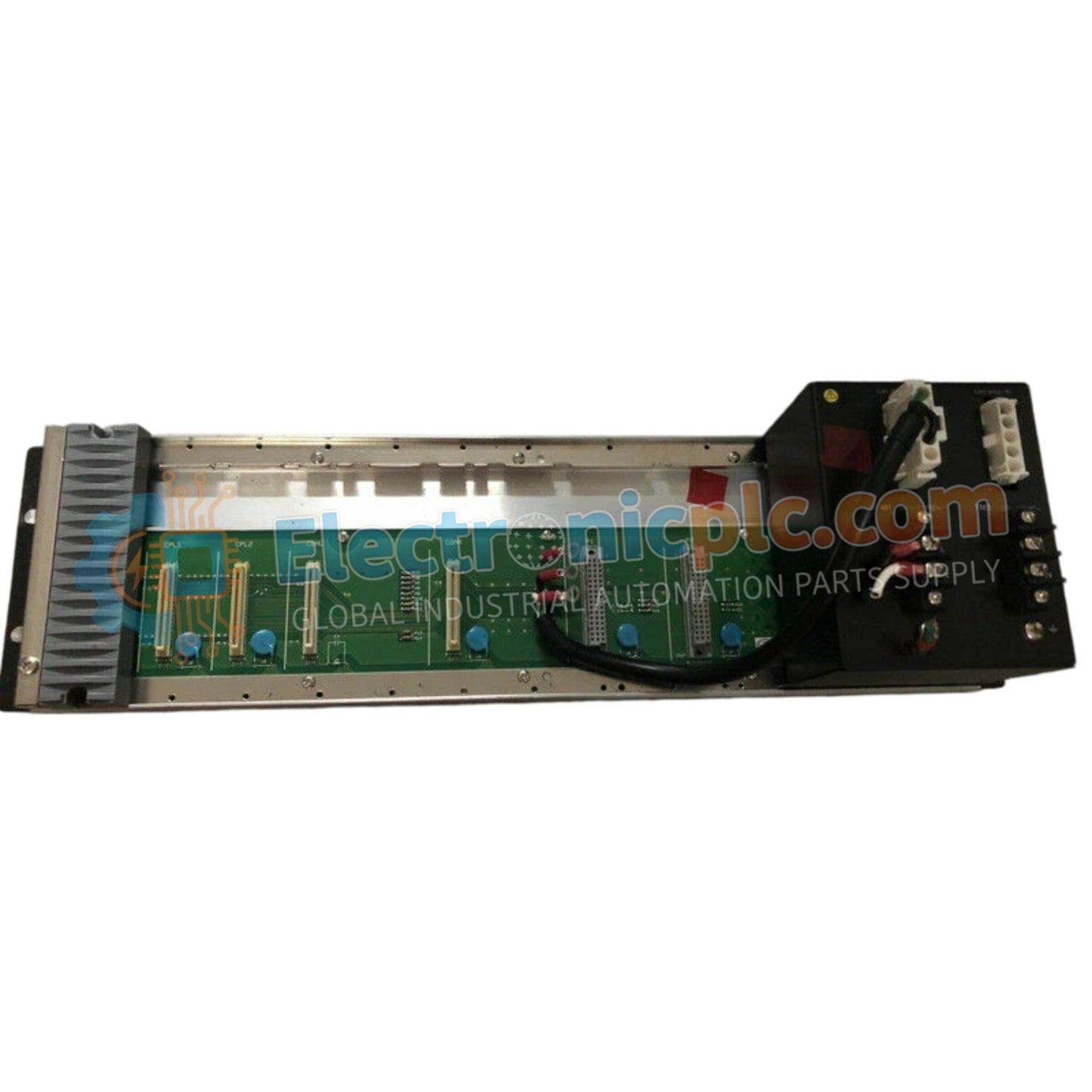

Configurado para enrutamiento de paquetes de alta velocidad y redundancia de red en sistemas de control CENTUM, el Yokogawa AVR10D-Q21020 (enrutador de red V dúplex AVR10D) proporciona ejecución eléctrica directa para el intercambio de datos entre redes. Este módulo gestiona rutas de red V doblemente redundantes para garantizar una estabilidad de comunicación continua, utilizando una interfaz dedicada para la integración de la capa física 10BASE-2 y configuraciones de doble entrada de alimentación para la disponibilidad operativa.

Desglose de sufijos y matriz de modelos

Especificaciones de hardware

Conectividad y aislamiento de DCS

La arquitectura del AVR10D emplea aislamiento interno de canal a canal para mitigar la interferencia de ruido dentro del bus de comunicación V net. La unidad facilita el puente de protocolo entre las interfaces V net estándar y los dominios Vnet/IP de alta velocidad, asegurando que se mantenga la integridad del marco durante los eventos de cambio maestro/esclavo. La implementación doblemente redundante requiere una terminación precisa de los conectores BNC para evitar la reflexión de la señal, lo cual es vital para mantener las velocidades de transmisión de 10 Mbps en segmentos de cable extendidos.

Preguntas frecuentes

P: ¿El AVR10D-Q21020 admite el intercambio en caliente durante el funcionamiento activo del sistema?

R: No, esta unidad requiere aislamiento de energía antes de la extracción física del bastidor o la desconexión de los cables de comunicación para evitar posibles daños por sobretensiones en el backplane.

P: ¿Cómo supervisa el sistema CENTUM la redundancia de la fuente de alimentación doble?

R: El módulo realiza una verificación de voltaje interna en ambas líneas de entrada y transmite indicadores de estado a través del bus de red para señalar una pérdida de energía en una sola línea de entrada.

Pautas de instalación en campo

• Monte la unidad en posición vertical dentro del armario para facilitar la refrigeración por convección y garantizar que la temperatura de funcionamiento no supere los 55 °C.
• Asegúrese de que todos los conectores BNC para la interfaz V net estén bien bloqueados y utilice cables coaxiales apantallados para evitar interferencias electromagnéticas.
• Verifique que la alimentación de CA de 220-240 V esté correctamente conectada a tierra en la barra de tierra común del armario antes de conectar la alimentación a los terminales redundantes.
• Mantenga una distancia mínima de 50 mm alrededor del dispositivo para permitir una disipación de calor adecuada de la carga de 20 W.
• Para las conexiones 10BASE-2, asegúrese de que se instalen los resistores de terminación de línea adecuados en los puntos finales físicos del bus para mantener la impedancia de la señal.
