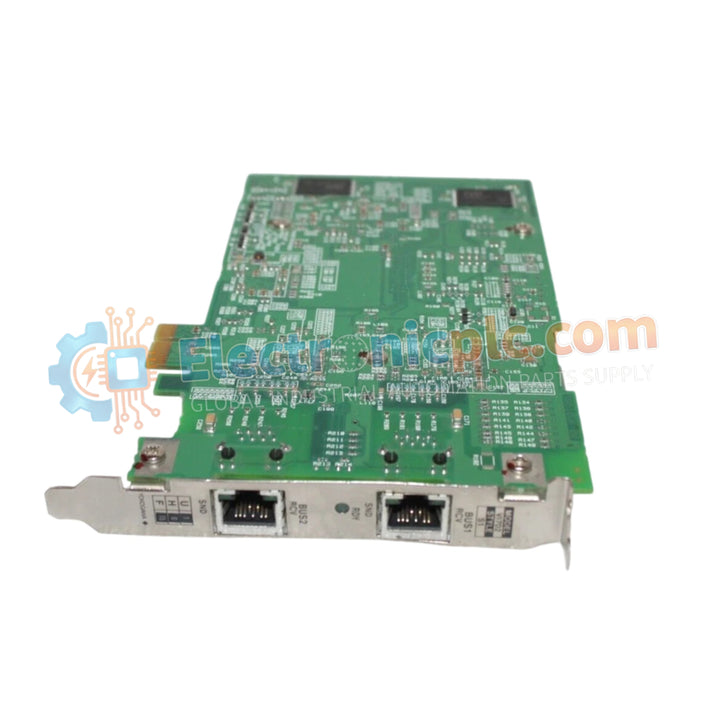

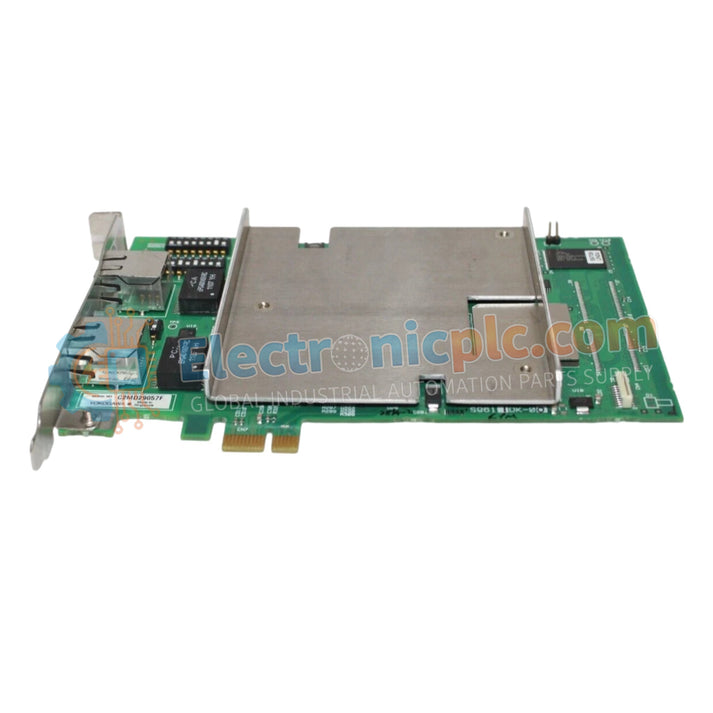

Configurada para la integración de redes industriales de alta velocidad en las plataformas de control CENTUM VP y ProSafe-RS, la TARJETA YOKOGAWA VI702 (tarjeta de interfaz VI702) proporciona ejecución física/eléctrica directa de comunicación Vnet/IP de 1 Gbps a través de plataformas Ethernet.

Especificaciones de hardware

Conectividad de bucle de proceso DCS

La TARJETA VI702 utiliza una arquitectura de protocolo Vnet/IP para facilitar el intercambio de datos determinista entre los nodos de control. El módulo integra interfaces aisladas galvánicamente para conexiones de canal a canal y de canal a bus, mitigando eficazmente la interferencia de modo común y la propagación de bucles de tierra dentro de la red. Este aislamiento eléctrico, combinado con un tiempo de respuesta de 1 ms, garantiza un rendimiento de datos consistente para la automatización de procesos en tiempo real y la coordinación del sistema de seguridad, manteniendo la integridad de la señal en entornos Ethernet industriales.

Preguntas frecuentes (FAQ)

P: ¿Qué capacidades de diagnóstico ofrece el VI702 para la resolución de problemas de red?

R: La tarjeta incluye funciones de diagnóstico integradas, como detección de rotura de cables y monitoreo de cortocircuitos. El estado se informa a través de indicadores LED en el panel frontal para alimentación, transmisión y recepción, lo que proporciona una confirmación visual inmediata de la integridad del enlace.

P: ¿La TARJETA VI702 es compatible con las ranuras PCI Express estándar disponibles en el mercado?

R: El módulo está diseñado para su instalación en ranuras PCI Express de estaciones de control Yokogawa compatibles. Si bien el factor de forma se adhiere a los estándares físicos de PCIe, la interfaz y la capa de controlador son específicas para los requisitos del controlador Vnet/IP; verifique la compatibilidad de la ranura en el manual de la estación del controlador antes de la instalación.

Guía de instalación en campo

• Montaje: Asiente la tarjeta firmemente en la ranura PCI Express designada dentro de la estación de control. Asegúrese de que el soporte de la tarjeta esté fijado al chasis para evitar la tensión mecánica en el conector PCIe debido a la vibración.
• Redes: Conéctese utilizando cableado Ethernet Cat5e blindado al puerto RJ45. Mantenga los cables de red enrutados por separado de los conductos de alimentación de alto voltaje para minimizar la captación de ruido electromagnético.
• Verificación de energía: El módulo toma energía directamente del riel de 3,3 V CC. Asegúrese de que la capacidad de la fuente de alimentación del controlador host sea suficiente para manejar el consumo de corriente máxima de 2,5 A durante la inicialización y las ráfagas de datos de alta velocidad.
• Toma de tierra: Asegúrese de que el chasis del controlador host esté correctamente conectado a la toma de tierra de protección (PE) de la instalación. Se requiere una trayectoria de tierra de baja impedancia para mantener la eficacia del aislamiento galvánico interno del módulo y las características de protección contra sobretensiones.
