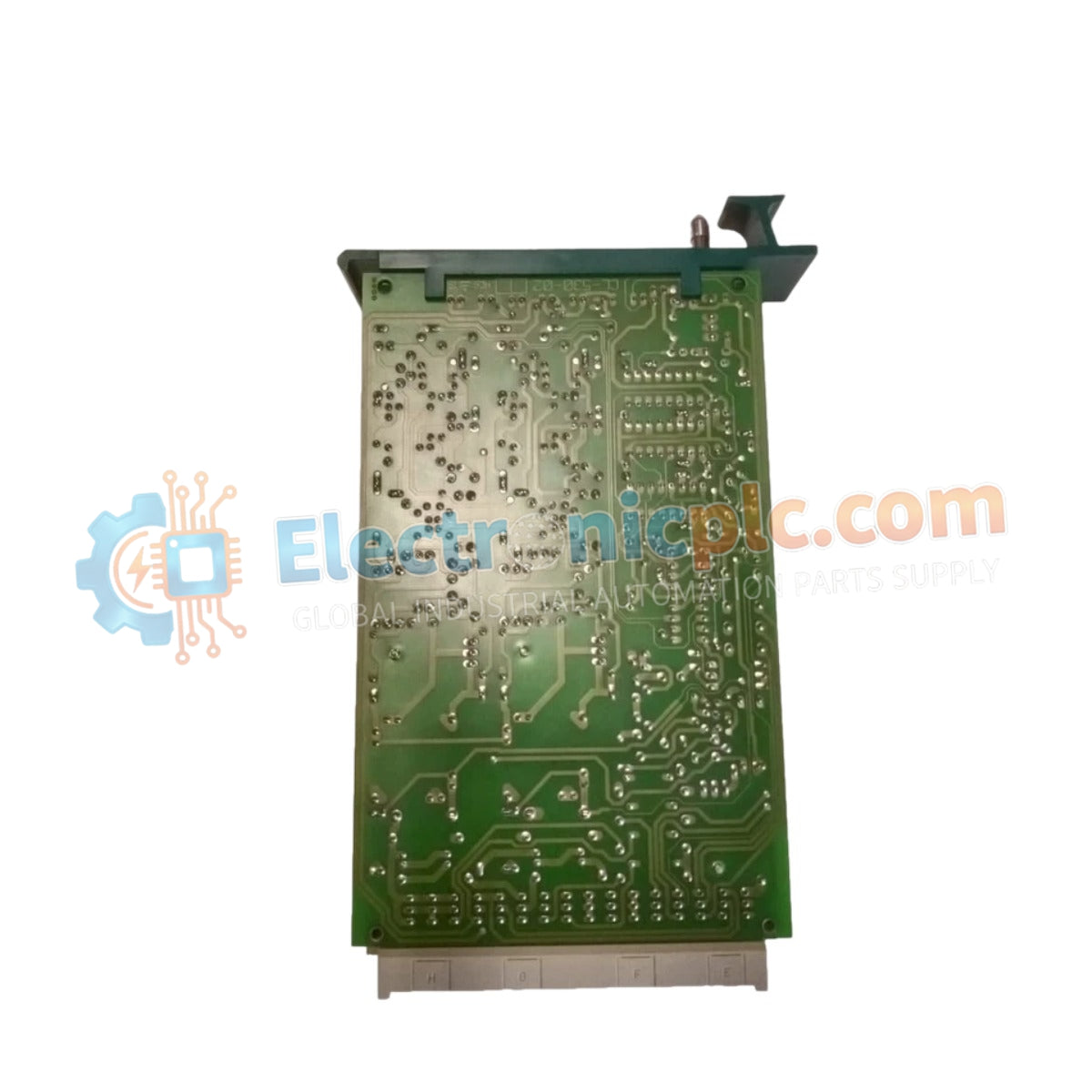

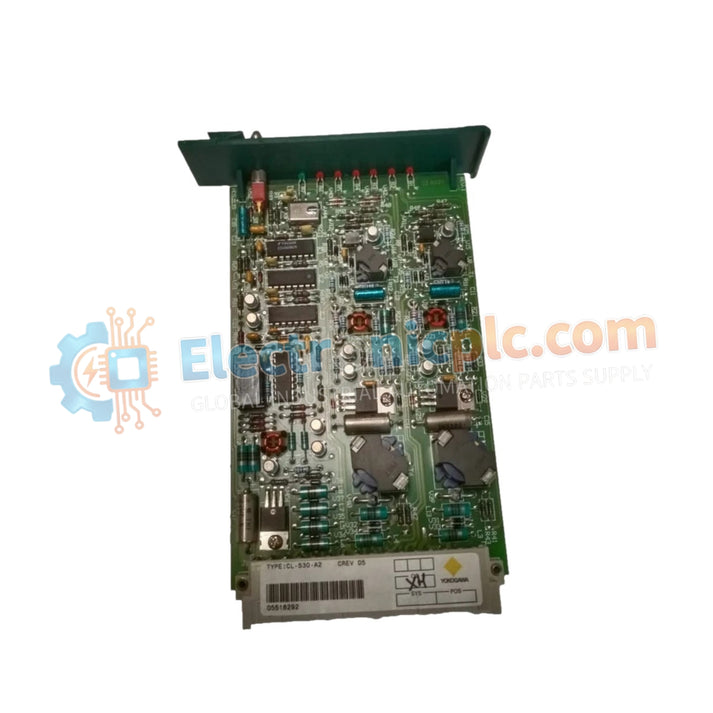

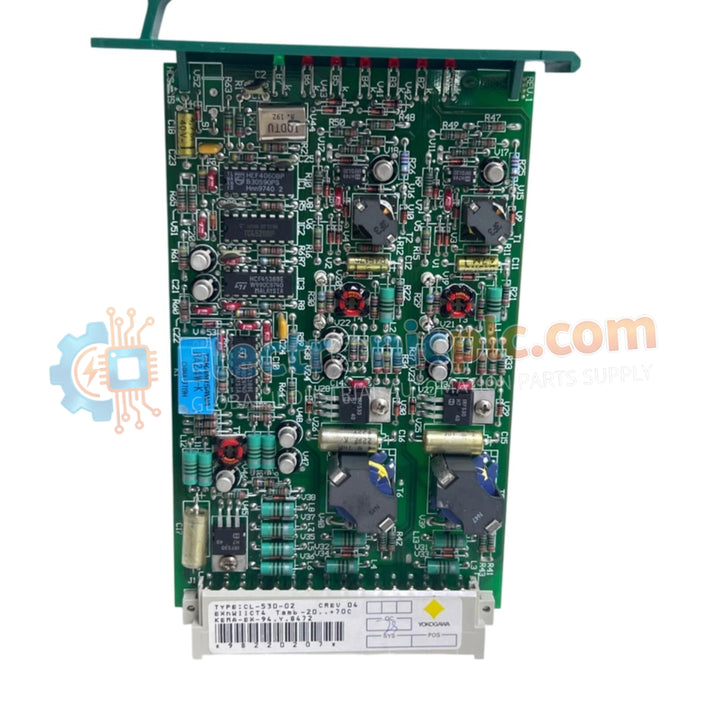

El Yokogawa CL-530-02, también catalogado como Módulo de Reloj CL-530-02, funciona como un componente de hardware dedicado para el reloj en tiempo real del sistema y la sincronización de tiempo dentro de las plataformas Yokogawa DCS.

Especificaciones de Hardware

Sincronización de Procesos y Precisión de Marca de Tiempo

El módulo CL-530-02 utiliza un oscilador de cristal interno de alta estabilidad para mantener una cronometría precisa en todo el sistema de control. En entornos de red de control distribuida, este módulo facilita el marcado de tiempo para el monitoreo de secuencias de eventos y el registro de datos de procesos. La batería interna de litio proporciona almacenamiento de energía local para mantener el circuito del reloj en tiempo real (RTC) durante condiciones de pérdida de energía primaria, asegurando que los parámetros de fecha y hora se mantengan sin requerir recalibración del sistema al reiniciar.

Preguntas Frecuentes

P: ¿Se puede reemplazar la batería interna de litio mientras el módulo está encendido?

R: El módulo está diseñado para la inserción en una ranura de sistema estándar. El reemplazo de la batería debe seguir los procedimientos establecidos para evitar una pérdida transitoria de la sincronización de tiempo. Verifique el estado de la fuente de alimentación del backplane antes de retirar el módulo.

P: ¿Cómo se verifica la sincronización de tiempo dentro del bus del sistema?

R: El módulo se interconecta directamente a través del bus del backplane del sistema. Las solicitudes de actualización de tiempo son manejadas por el firmware del controlador del sistema, que consulta periódicamente la fuente de reloj de alta estabilidad.

Pautas de Instalación en Campo

• Asegúrese de que el gabinete de control esté desenergizado antes de insertar o quitar el módulo CL-530-02 del backplane del sistema para evitar arcos eléctricos o perturbaciones en el bus.
• Verifique que la ranura física esté libre de residuos y que los pines del conector del backplane estén alineados antes de acoplar el módulo.
• Asegure el módulo utilizando los sujetadores integrados del panel frontal para garantizar un contacto estable con el bus del sistema y una conexión a tierra adecuada al chasis.
• Evite exponer el módulo a gradientes térmicos extremos; el rendimiento de la batería interna de litio y la estabilidad del cristal están clasificados para entornos de gabinetes industriales estándar.
• Después de la instalación inicial, verifique la configuración de la hora del sistema a través de la estación de trabajo de ingeniería para asegurar la sincronización con fuentes de tiempo maestras externas o servidores NTP.
