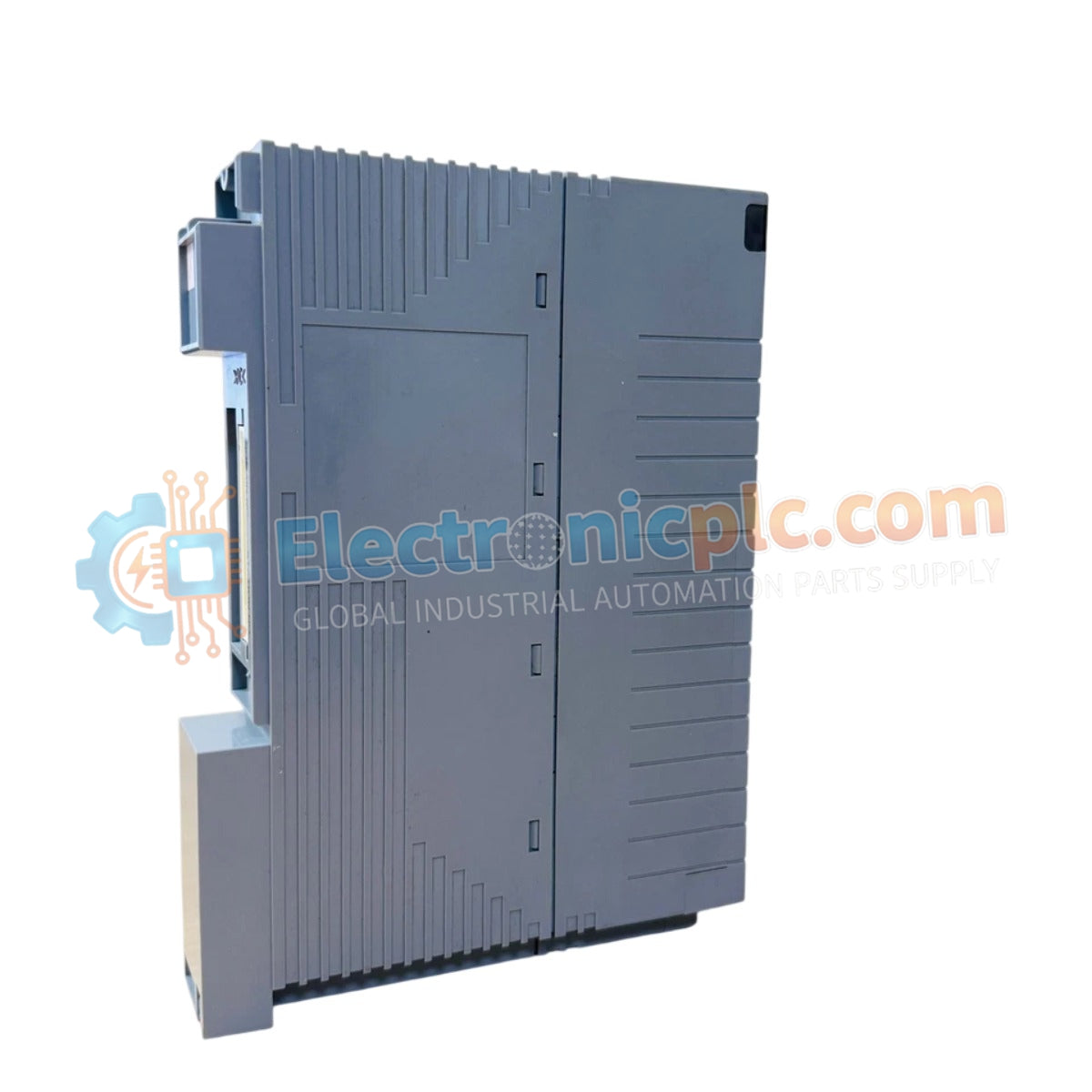

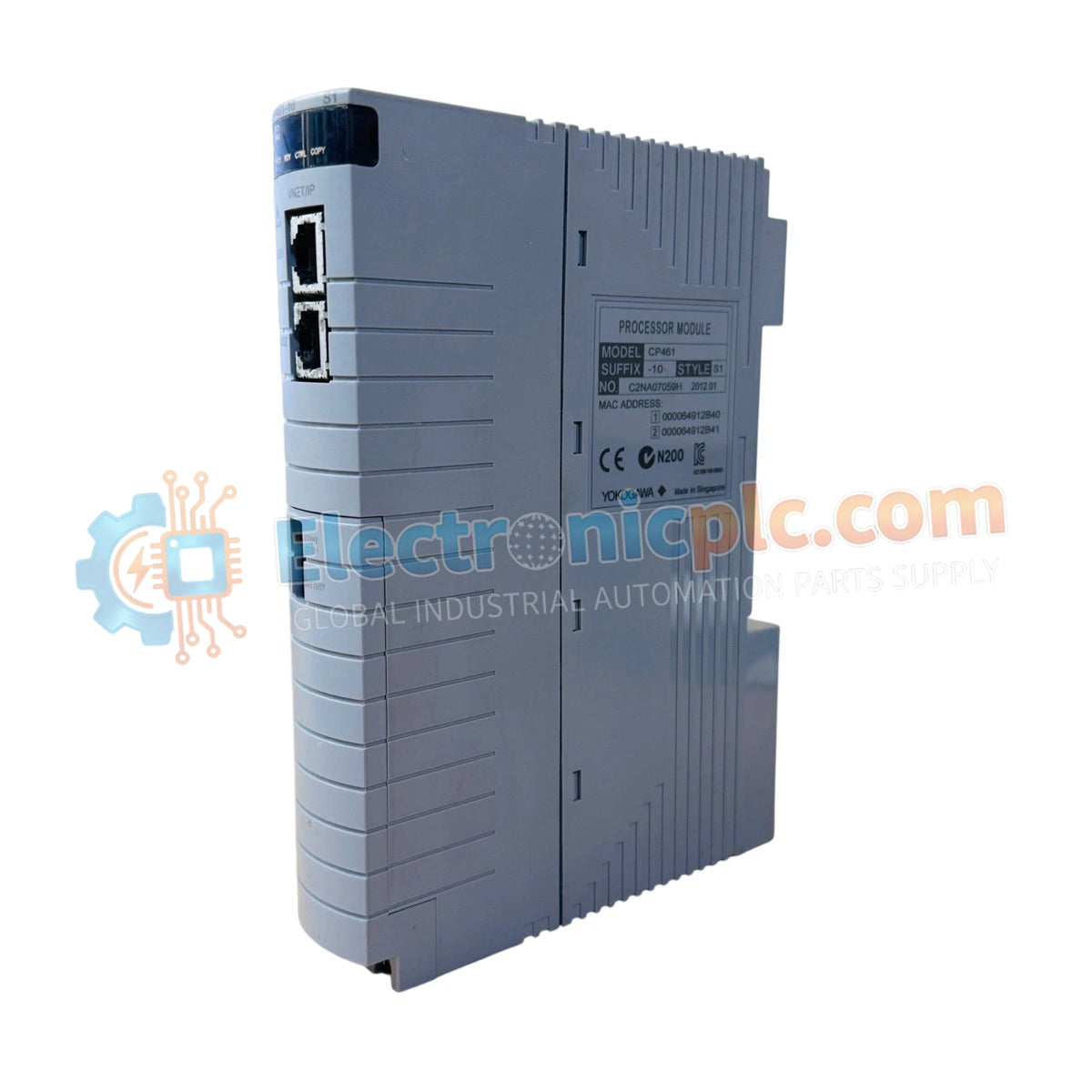

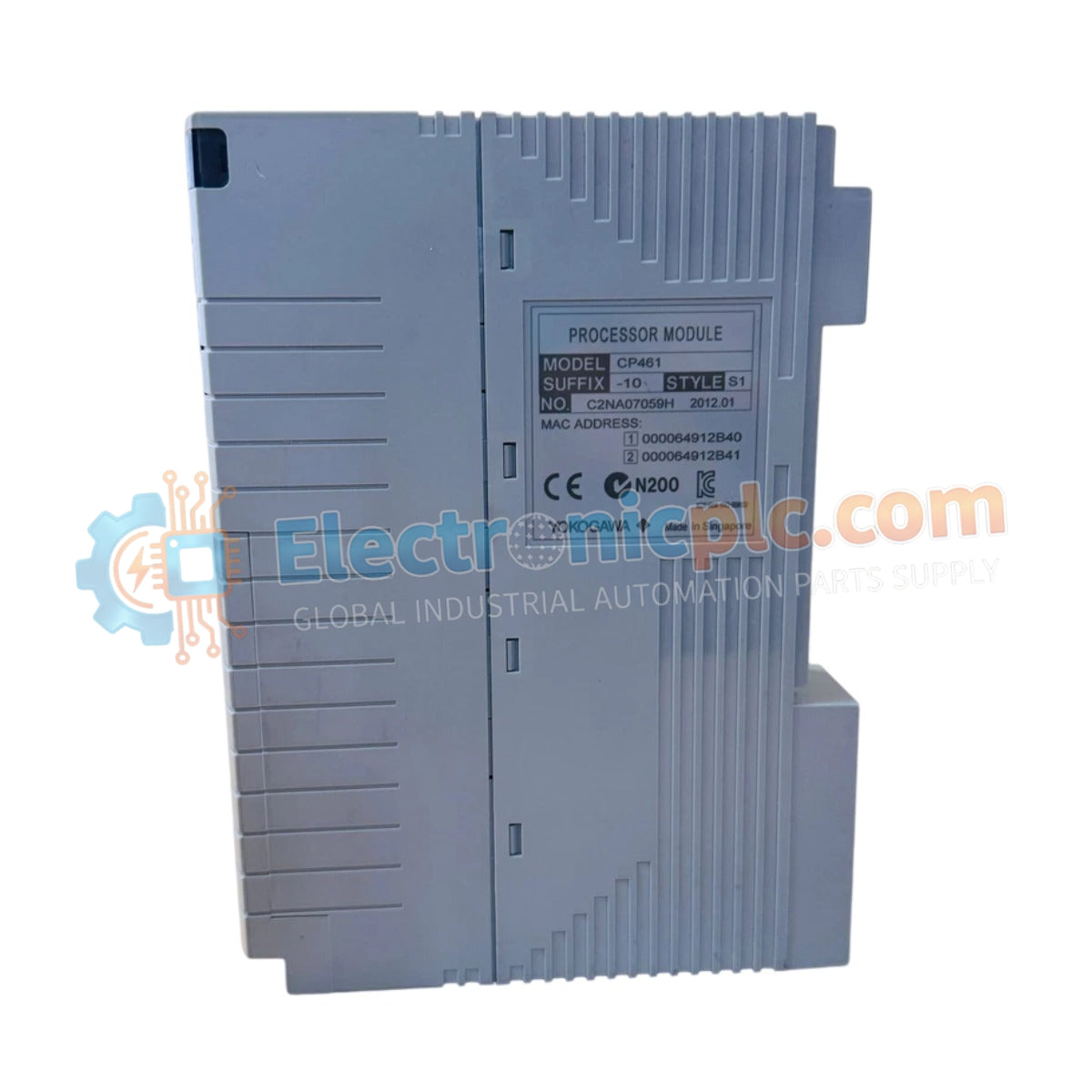

El YOKOGAWA CP461-10 S1, también catalogado como el Módulo Procesador CP461-10, funciona como un componente de hardware dedicado para el procesamiento de control central y la automatización de la comunicación dentro de los sistemas CENTUM CS3000 y CENTUM VP.

Especificaciones de Hardware

Conectividad de Control de Procesos

El CP461-10 utiliza estándares de instrumentación DCS establecidos para mantener la integridad del lazo. La arquitectura del módulo está diseñada para soportar la integración del protocolo de lazo HART de 4-20 mA, lo que permite la transmisión en tiempo real de las variables del proceso. Para garantizar la fidelidad de la señal en arquitecturas de control complejas, el diseño incorpora aislamiento canal a canal, lo que mitiga la interferencia de bucle de tierra y el ruido eléctrico entre canales. Este enfoque estructural asegura que las señales de control de alta precisión se procesen con la exactitud requerida para la estabilidad del lazo regulatorio.

Preguntas Frecuentes

P: ¿Se puede reemplazar en caliente el CP461-10 S1 mientras el controlador CENTUM está en modo de ejecución?

R: El reemplazo en caliente está restringido por la configuración específica del backplane. Asegúrese de que el controlador esté en un estado secundario o de espera antes de la extracción del módulo para evitar la pérdida de comunicación de E/S en todo el sistema.

P: ¿Cómo deben configurarse los puertos de comunicación para la integración de Modbus RTU?

R: La configuración debe definirse a través de la estación de ingeniería del sistema. Asegúrese de que la velocidad de transmisión (baud rate), la paridad y los bits de parada coincidan con los requisitos del dispositivo esclavo externo para evitar colisiones de paquetes de datos en el bus de comunicación.

Guía de Instalación en Campo

• Verifique que la ranura del rack esté libre de residuos antes de alinear el módulo con el conector del backplane.
• Asegúrese de que el módulo esté completamente encajado y asegurado utilizando los mecanismos de bloqueo integrados en el panel frontal para mantener la presión de contacto.
• Realice el enrutamiento de cables dentro del gabinete utilizando conductos de cables designados para evitar la atenuación de la señal causada por la inducción de líneas eléctricas de alto voltaje.
• Conecte a tierra el conjunto del rack al bus de equipotencialidad del gabinete para garantizar el cumplimiento de las normas de compatibilidad electromagnética.
• Realice una inspección visual de los LED de estado del módulo después del encendido para verificar la ejecución exitosa del autodiagnóstico y la sincronización del enlace de comunicación.
