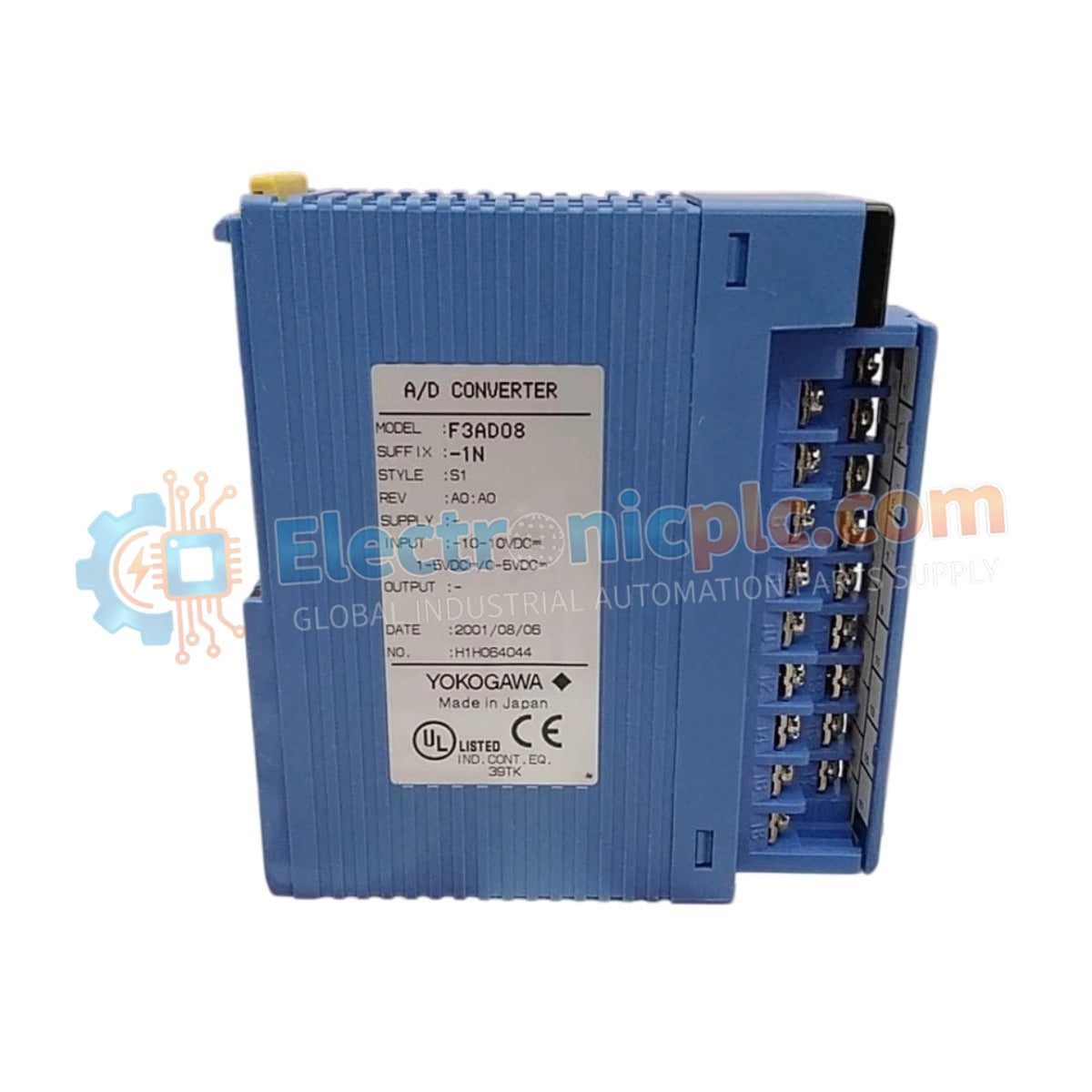

Configurado para la adquisición de señales de alta velocidad en plataformas de control FA-M3, el Yokogawa F3AD08-4V S1 (módulo de entrada analógica F3AD08-4V) proporciona una ejecución física y eléctrica directa de monitoreo analógico diferencial de 8 canales.

Especificaciones del Hardware

Control de Procesos e Integridad de la Señal

El F3AD08-4V S1 utiliza aislamiento de optoacoplador para garantizar la integridad de la señal y proteger la lógica del sistema de transitorios eléctricos a nivel de campo. Esta arquitectura de módulo se adhiere a los requisitos estándar de control de procesos, facilitando la compatibilidad con el protocolo de bucle HART de 4-20 mA cuando se interconecta con la adaptación de impedancia adecuada. Para mantener mediciones de alta precisión, la unidad cuenta con lógica de compensación de unión fría (CJC) integrada para posibles aplicaciones de emulación de termopares, mientras que los parámetros de aislamiento de canal a canal suprimen eficazmente el ruido de modo común dentro del rango de tolerancia de ±6 VCC.

Preguntas Frecuentes

P: ¿El módulo admite el intercambio en caliente mientras el controlador FA-M3 está energizado?

R: El intercambio en caliente está restringido para este módulo. El controlador debe apagarse o la ranura específica de la unidad base debe aislarse antes de la inserción o extracción para evitar errores de comunicación en el bus del panel posterior o daños eléctricos.

P: ¿Cómo se configura la resistencia de entrada para los bucles de corriente de 4-20 mA?

R: La resistencia de entrada se fija en 250 ohmios, lo que permite una caída de voltaje estándar de 1 V a 5 V en todo el rango de corriente, que es muestreada directamente por el convertidor A/D de 12 bits.

Guía de Instalación en Campo

1. Monte el módulo de forma segura en la unidad base FA-M3, asegurándose de que los pasadores de guía estén alineados antes de conectar el conector del panel posterior.
2. Utilice el bloque de terminales M3.5 de 18 puntos para el cableado de la señal; apriete los tornillos a 0.6–0.9 Nm para garantizar un contacto de baja resistencia.
3. Emplee cables de par trenzado apantallados para todos los bucles de entrada analógica; conecte el blindaje del cable a un punto de tierra de alta calidad para minimizar la interferencia electromagnética.
4. Mantenga una separación mínima de 100 mm de las líneas de alimentación de CA de alta tensión y las cargas inductivas para evitar fluctuaciones de la señal.
5. Verifique que las señales de entrada permanezcan dentro del rango de -1.0 a 21.0 mA CC para evitar una posible saturación o daño a los circuitos analógicos-digitales internos.
