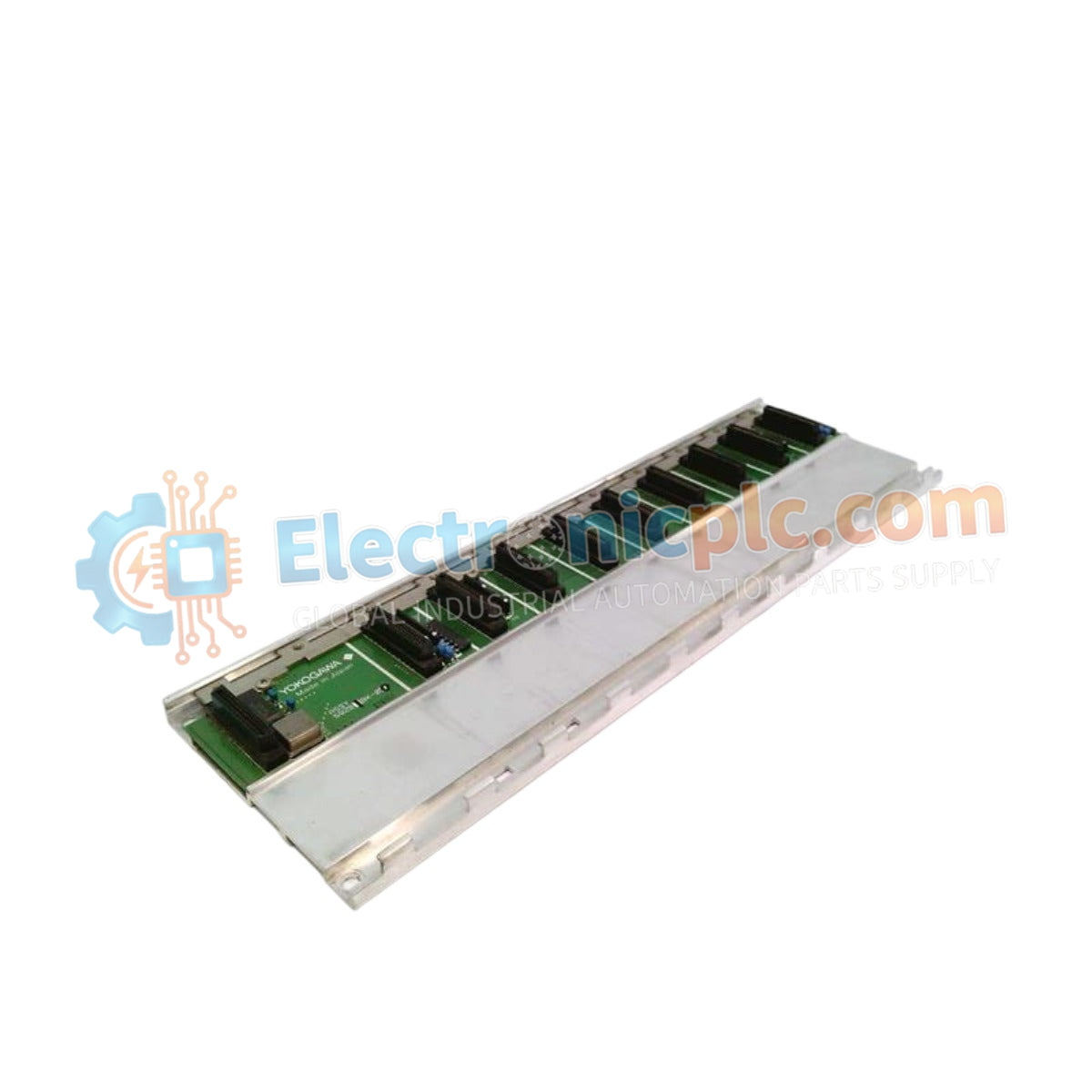

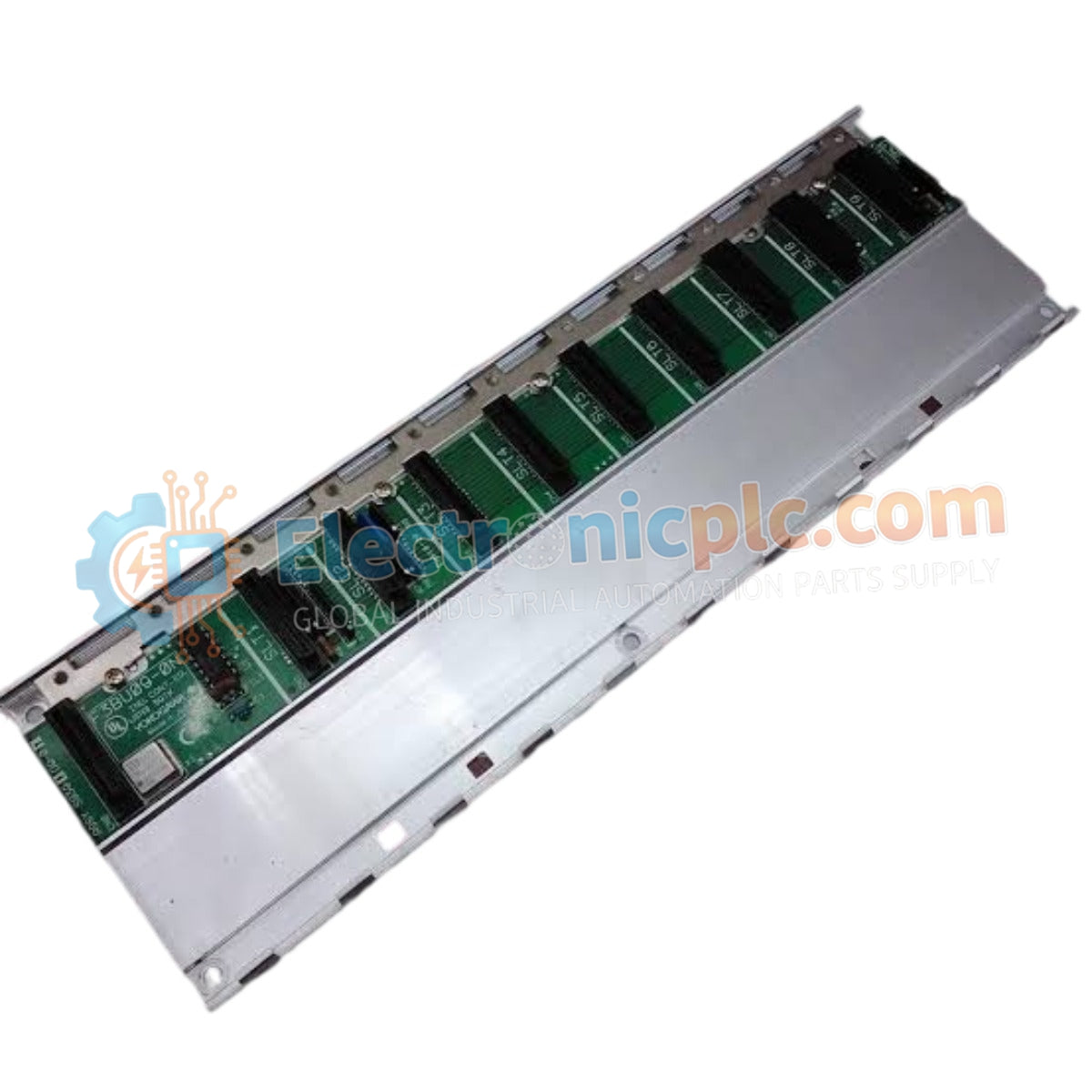

Configurada para el montaje de módulos de alta densidad en plataformas de red de controladores lógicos programables (PLC) FA-M3, la Yokogawa F3BU09-0N/D2 (Unidad base F3BU09-0N/D2) proporciona ejecución física/eléctrica directa. Este componente de 9 ranuras sirve como base principal F3BU09 utilizada para la retención de módulos y la comunicación del bus de la placa posterior en las plataformas de controlador FA-M3V y FA-M3R.

Desglose de sufijos y matriz de modelos

• F3BU09: Modelo base para el sistema de rack modular FA-M3 de 9 ranuras.
• -0N: Configuración de diseño estándar para entornos industriales generales.
• /D2: Identificador de revisión para compatibilidad con módulos de CPU y fuente de alimentación específicos de alto rendimiento.

Especificaciones de hardware

Control de PLC e integración de la placa posterior

El F3BU09-0N/D2 sirve como columna vertebral estructural y eléctrica para el sistema PLC FA-M3. El diseño de la placa posterior garantiza una velocidad de comunicación del bus de la placa posterior determinista, lo que facilita el intercambio rápido de datos entre la CPU y los módulos de E/S. La unidad está diseñada específicamente para alojar módulos de doble ranura, como el F3PU20-0S y el F3PU26-0S, proporcionando el soporte mecánico y la vía eléctrica necesarios para tareas de automatización de alto rendimiento. La placa posterior también se encarga de la distribución de energía desde la fuente de alimentación de 24 V CC, manteniendo una tensión de funcionamiento estable en las 9 ranuras para garantizar una ejecución lógica fiable.

Preguntas frecuentes

P: ¿Puede el F3BU09-0N/D2 admitir varias unidades de fuente de alimentación?

R: La unidad base está diseñada para distribuir la energía proporcionada por un módulo de fuente de alimentación montado. Consulte la documentación de capacidad de energía para su configuración FA-M3 específica para asegurarse de que el consumo total de energía de todos los módulos insertados no exceda la capacidad de la unidad de fuente de alimentación.

P: ¿Es necesario instalar cubiertas ficticias en las ranuras vacías?

R: Sí. Tanto para protección mecánica como para mantener el flujo de aire necesario para los componentes internos, todas las ranuras vacías deben equiparse con placas ciegas adecuadas.

Pautas de instalación en campo

• Montaje: Asegúrese de que la unidad base esté montada sobre una superficie plana y con amortiguación de vibraciones o en un riel DIN estándar. Utilice todos los puntos de montaje designados para evitar tensiones físicas en la PCB del conector de la placa posterior.
• Conexión a tierra: Fije el chasis de la unidad base al perno de tierra del armario de control utilizando una correa de conexión a tierra de baja impedancia. Una conexión a tierra adecuada es necesaria para proteger el bus de comunicación de la placa posterior de EMI/RFI externas.
• Asiento del módulo: Apague siempre el sistema antes de insertar o quitar módulos. Alinee los módulos cuidadosamente con los rieles superior e inferior antes de aplicar una presión suave para asentar completamente los pines de la placa posterior.
• Entorno: Supervise las temperaturas ambiente del armario; aunque la unidad funciona hasta 55 °C, el funcionamiento continuo a temperaturas más altas disminuirá la vida útil de los componentes de la interfaz de la placa posterior.
