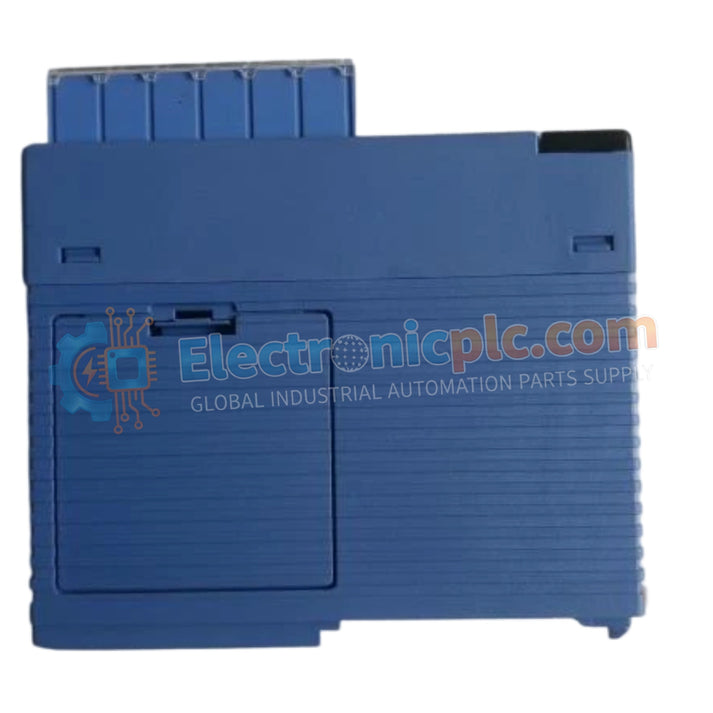

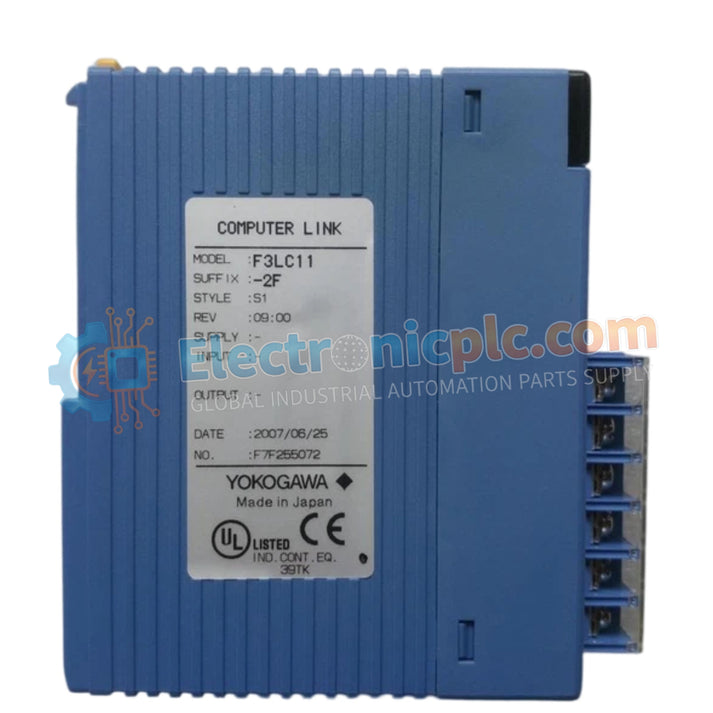

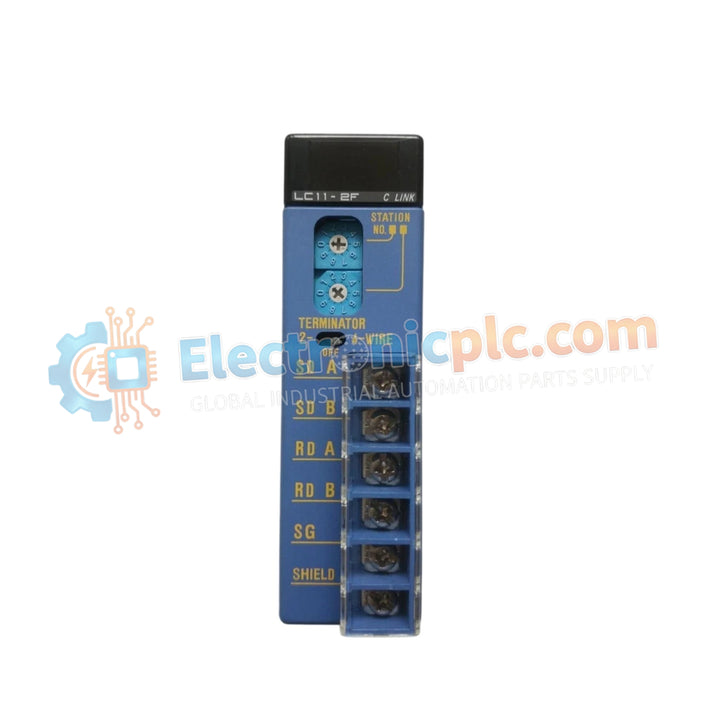

Módulo de enlace de PC YOKOGAWA F3LC11-2F

Módulo de enlace de PC YOKOGAWA F3LC11-2F

Configurado para el intercambio de datos en serie en redes de control FA-M3, el YOKOGAWA F3LC11-2F (Módulo de Enlace PC F3LC11) proporciona una ejecución física/eléctrica directa de la comunicación basada...

16 la gente está viendo esto ahora mismo

Disponibilidad: En existencias

SKU: F3LC11-2F
Proveedora: Yokogawa
tipo: Módulo de enlace para PC
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Configurado para el intercambio de datos en serie en redes de control FA-M3, el YOKOGAWA F3LC11-2F (Módulo de Enlace PC F3LC11) proporciona una ejecución física/eléctrica directa de la comunicación basada en protocolos entre controladores y dispositivos host externos.

Especificaciones de Hardware

Parámetro Especificación
Modelo F3LC11-2F
Marca YOKOGAWA
Origen Japón
Peso 0.2 kg
Dimensiones Factor de forma de módulo de unidad base FA-M3 estándar
Temperatura de Operación 0 °C a 55 °C
Consumo de Energía 0.5 A (5 V CC)
Interfaces RS-232C, RS-422A, RS-485
Velocidad de Transmisión Hasta 115.2 kbps
Conexiones Máx. 32 unidades (a través de RS-422A/485)

Comunicación de Bus de Backplane y Redes Deterministas

El F3LC11-2F utiliza un protocolo serie FA-M3 propietario para facilitar el intercambio de datos determinista a través del backplane del módulo. Esta interfaz está diseñada para la escalabilidad de la densidad de E/S, permitiendo que el controlador gestione los búferes de comunicación sin degradar el rendimiento del tiempo de escaneo. El módulo es compatible con la actualización de firmware flash para adaptarse a las actualizaciones de protocolo y los ajustes de configuración, asegurando que el enlace de comunicación serie mantenga una alta integridad de rendimiento incluso cuando se escala al límite máximo de 32 nodos de red conectados.

Preguntas Frecuentes

P: ¿Se puede configurar la interfaz RS-485 para comunicación multipunto?

R: Sí, el F3LC11-2F admite configuraciones multipunto utilizando la interfaz RS-422A/485. Se pueden conectar en cadena hasta 32 unidades FA-M3, siempre que la capa física esté correctamente polarizada y terminada en ambos extremos del bus.

P: ¿Es accesible el protocolo de comunicación para software SCADA de terceros?

R: Sí, el módulo utiliza secuencias de comunicación estándar basadas en ASCII. Los dispositivos host de terceros pueden interactuar con el módulo mapeando las direcciones de registro de acuerdo con el mapa de memoria del protocolo FA-M3 PC Link.

Guías de Instalación en Campo

  1. Apague la unidad base FA-M3 antes de insertar el módulo para evitar cortocircuitos eléctricos en el bus de backplane.
  2. Asegure el módulo utilizando el mecanismo de bloqueo incorporado para garantizar un contacto estable con los conectores del backplane.
  3. Utilice cableado de par trenzado apantallado para las conexiones RS-422A/485; asegúrese de que el cable de drenaje del apantallamiento esté conectado a una toma de tierra de chasis de alta calidad para evitar el ruido de modo común.
  4. Configure los parámetros de comunicación (velocidad de transmisión, paridad y dirección de estación) utilizando el software de utilidad antes de la integración completa de la red.
  5. Verifique que los LED de comunicación (TX/RX) parpadeen durante la transmisión de datos para confirmar el estado de enlace activo y la finalización del handshake del protocolo.
