Configurado para una integración perfecta de dispositivos en plataformas PLC FA-M3, el YOKOGAWA F3LC51-2N (Módulo de comunicación de enlace F3LC51) proporciona ejecución física/eléctrica directa para el intercambio...
Disponibilidad: En existencias
Entrega confiable a nivel mundial
Garantía de devolución de dinero de 30 días
¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

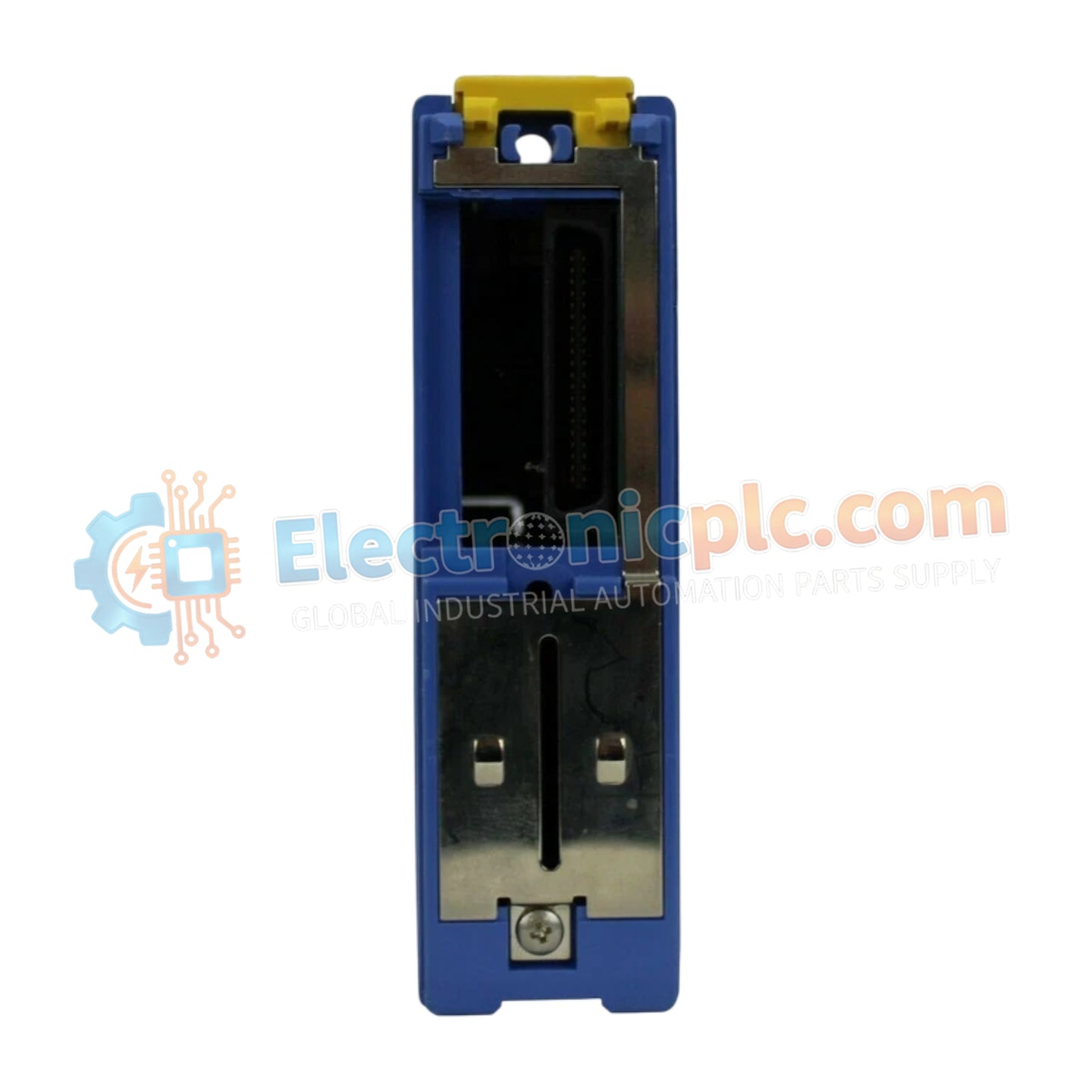

Configurado para una integración perfecta de dispositivos en plataformas PLC FA-M3, el YOKOGAWA F3LC51-2N (Módulo de comunicación de enlace F3LC51) proporciona ejecución física/eléctrica directa para el intercambio de datos del controlador de temperatura. Este componente de hardware gestiona operaciones automatizadas de lectura/escritura de registros sin necesidad de programación de comunicación personalizada.
El F3LC51-2N se define por los siguientes atributos de configuración:
F3: Prefijo de la serie que denota compatibilidad con la arquitectura de backplane Yokogawa FA-M3.
LC: Designación de la función del módulo de comunicación.
51: Indica la generación específica de la interfaz UT Link.
-2N: Especifica la configuración del puerto y el estándar de la interfaz de red.
| Parámetro | Especificación |
| Modelo | F3LC51-2N |
| Marca | YOKOGAWA |
| Origen | Singapur |
| Peso | 0,15 kg (0,34 lbs) |
| Dimensiones | Carcasa del módulo estándar |
| Temperatura de funcionamiento | 0 °C a 55 °C |
| Consumo de energía | 5 V CC (Lógica interna) |
| Máx. estaciones conectadas | 32 dispositivos |
| Puertos de red | 1 x RS-422/RS-485 |
| Longitud máxima del cable | 1200 metros |
El F3LC51-2N utiliza una alta velocidad de comunicación del bus de backplane para la interfaz entre la CPU FA-M3 y los instrumentos de campo externos. Al utilizar los protocolos UT Link y PC Link, el módulo garantiza un intercambio de datos determinista, actualizando los registros automáticamente. Esta automatización a nivel de hardware reduce la carga de escaneo de la CPU y garantiza una sincronización de datos consistente para hasta 32 estaciones remotas a través del cableado RS-485.
P: ¿Se puede configurar el F3LC51-2N para comunicarse con instrumentos que no sean de Yokogawa?R: El módulo está optimizado para instrumentos compatibles con UT. Si bien admite comandos de protocolo PC Link estándar, la comunicación con dispositivos de terceros requiere la confirmación de la compatibilidad del protocolo y la coincidencia del conjunto de comandos.
P: ¿Este módulo es capaz de soportar el intercambio en caliente en el rack FA-M3?R: No, el módulo no admite el intercambio en caliente. Asegúrese de que la alimentación del sistema PLC esté desconectada antes de instalar o quitar el F3LC51-2N para evitar daños eléctricos en los pines del backplane.
Monte el módulo de forma segura en la unidad base FA-M3. Asegúrese de que los conectores del backplane trasero estén completamente acoplados y los tornillos de retención estén apretados.
Para conexiones RS-485/RS-422, utilice cable de par trenzado apantallado. Asegúrese de que la longitud del cable no exceda los 1200 metros para mantener la integridad de la señal y la velocidad de comunicación.
Termine el bus en ambos extremos físicos utilizando resistencias apropiadas para igualar la impedancia de la línea y evitar reflejos de señal.
Conecte a tierra el blindaje del cable de comunicación en un solo punto para evitar bucles de tierra, especialmente cuando los dispositivos se alimentan de diferentes fuentes.
Configure las direcciones de estación y los parámetros de comunicación en los dispositivos de campo conectados para que coincidan con la configuración definida en los registros del software PLC.
