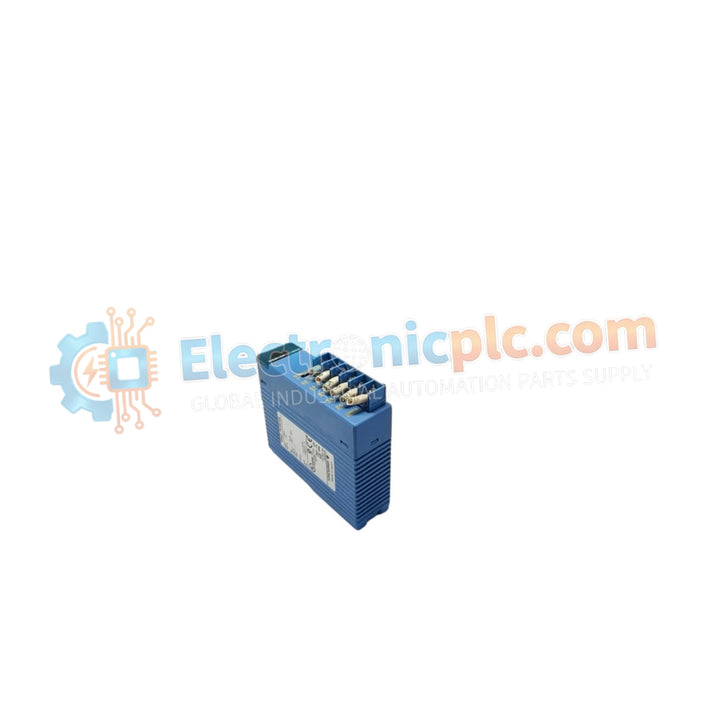

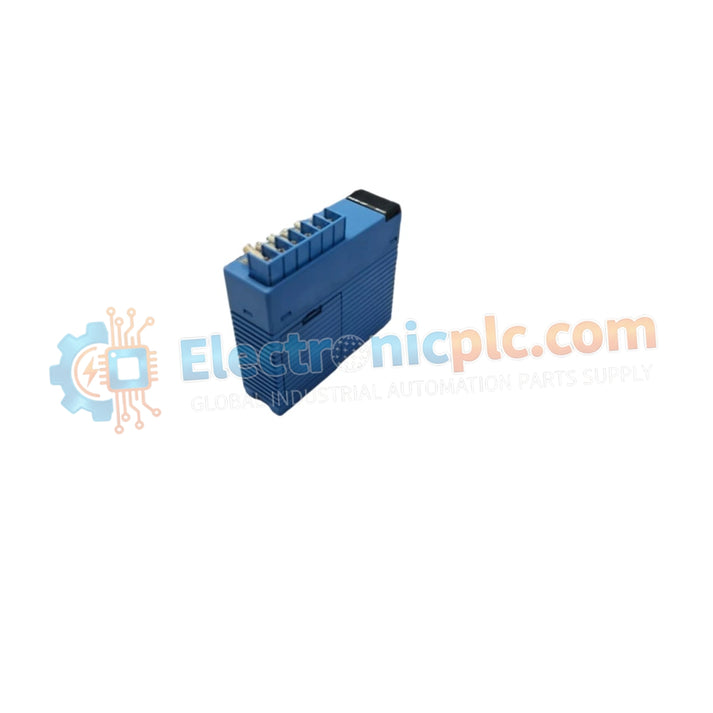

Módulo de Comunicación Ladder Yokogawa F3RZ91-0F

Módulo de Comunicación Ladder Yokogawa F3RZ91-0F

Configurado para intercambio de datos en serie de alta versatilidad en redes de control FA-M3, el Yokogawa F3RZ91-0F (módulo de comunicación de escalera F3RZ91-0F) proporciona ejecución eléctrica directa para comunicación...

23 la gente está viendo esto ahora mismo

Disponibilidad: En existencias

SKU: F3RZ91-0F
Proveedora: Yokogawa
tipo: Módulo de comunicación de escalera
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Configurado para intercambio de datos en serie de alta versatilidad en redes de control FA-M3, el Yokogawa F3RZ91-0F (módulo de comunicación de escalera F3RZ91-0F) proporciona ejecución eléctrica directa para comunicación serie asíncrona entre el controlador programable y dispositivos de campo externos.

Especificaciones de Hardware

Parámetro Especificación
Modelo F3RZ91-0F
Marca Yokogawa
Origen Japón
Peso 0.5 kg
Dimensiones 28.9 mm (ancho) x 100 mm (alto) x 83.2 mm (profundidad)
Temperatura de Operación 0 a 55 grados C
Interfaz RS-232-C, RS-422, RS-485
Modo de Transmisión Dúplex completo/medio
Velocidad de Comunicación 300 a 115,200 bps
Capacidad del Búfer 1792 bytes (Envío) / 8192 bytes (Recepción)

Integración Serie de PLC Yokogawa

El F3RZ91-0F está diseñado para conectar el controlador FA-M3 con instrumentación periférica, incluyendo PCs industriales, interfaces hombre-máquina (HMI) y diversos dispositivos de E/S basados en serie. El módulo utiliza sincronización de inicio-parada para gestionar el flujo de datos asíncrono, asegurando la integridad de los datos a través de interfaces serie estándar. El búfer de recepción FIFO rotatorio de alta capacidad (8192 bytes) está diseñado para evitar la pérdida de datos durante el sondeo de alta velocidad o transmisiones en ráfaga, permitiendo que la CPU procese cadenas de datos serie de manera efectiva sin comprometer el tiempo del ciclo de escaneo.

Preguntas Frecuentes

P: ¿Puede este módulo soportar configuraciones multidrop RS-485?

R: Sí. El F3RZ91-0F soporta RS-485, lo que lo hace adecuado para redes de comunicación multipunto donde el controlador actúa como nodo principal para múltiples dispositivos serie remotos.

P: ¿La interfaz es conmutable entre RS-232, RS-422 y RS-485?

R: Sí, el módulo ofrece opciones de interfaz flexibles para adaptarse a los requisitos de la capa física de varios dispositivos de campo industriales. Los usuarios deben configurar los ajustes de hardware y los parámetros de comunicación a través de lógica de escalera o el software del sistema para que coincidan con el dispositivo de destino.

Guías de Instalación en Campo

  1. Verifique que el pinout del cable coincida con la especificación del dispositivo de destino (RS-232, RS-422 o RS-485) antes de iniciar la comunicación.
  2. Asegúrese de que los resistores terminales estén instalados para redes RS-422/485 para eliminar reflexiones de señal en los extremos del bus.
  3. Mantenga los cables de comunicación serie separados de las líneas de alimentación para evitar el ruido eléctrico inducido que podría provocar errores de comprobación de redundancia cíclica (CRC).
  4. Asegure firmemente el módulo en el rack FA-M3 para garantizar un contacto eléctrico estable con el backplane.
  5. Utilice los indicadores LED en el panel frontal del módulo para monitorear la actividad de TX y RX durante la puesta en marcha y verificar el rendimiento de los datos.
