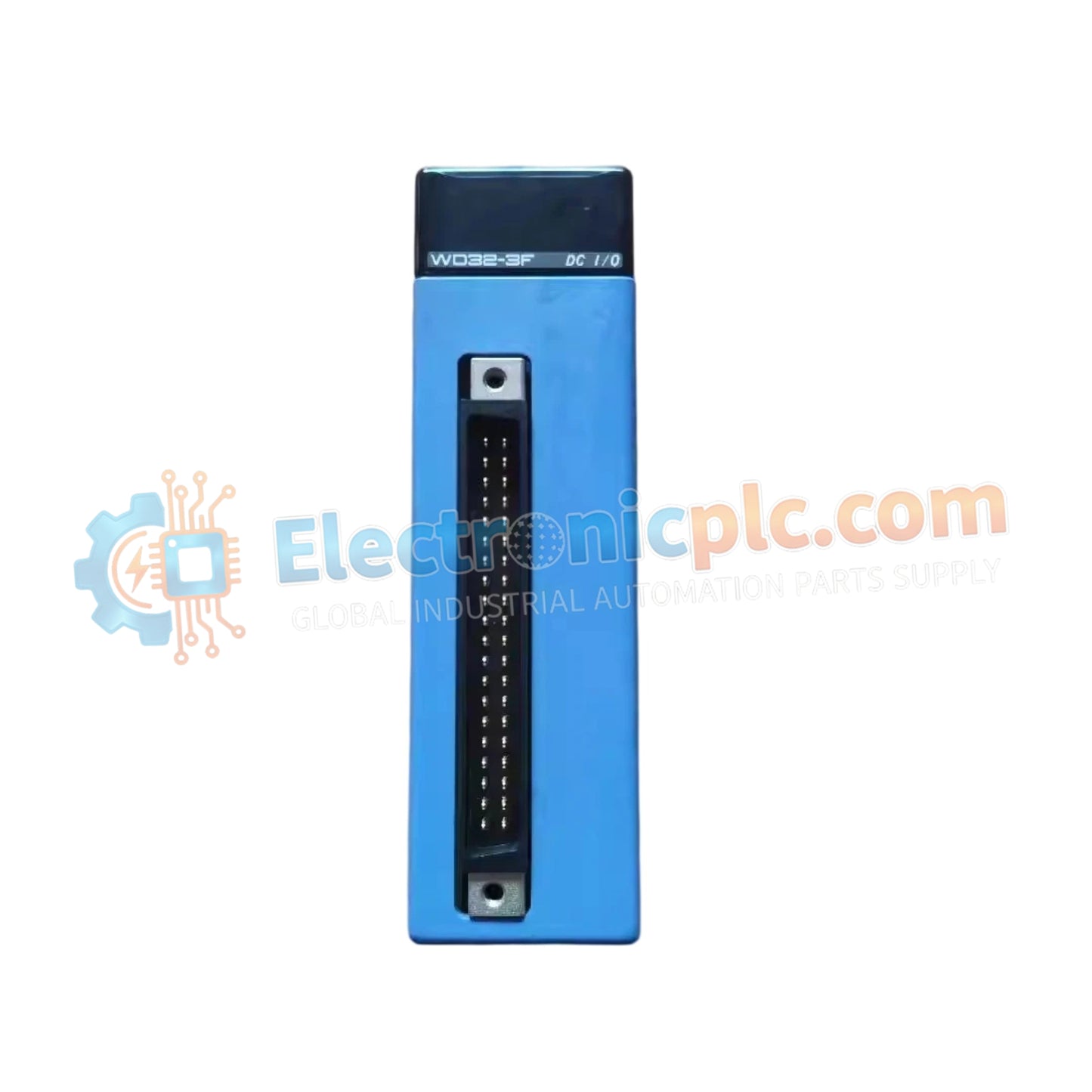

El YOKOGAWA F3WD32-3F, también catalogado como Módulo de E/S F3WD32, funciona como un componente de hardware dedicado para la adquisición de señales discretas dentro de las plataformas PLC FA-M3.

Especificaciones de hardware

Comunicación de bus de placa base y escalado de E/S

El F3WD32-3F se integra directamente en la placa base FA-M3, utilizando comunicación de bus de alta velocidad para mapear 32 puntos de datos de entrada discretos al espacio de memoria de la CPU. La arquitectura del módulo está diseñada para un escalado eficiente de la densidad de E/S, lo que permite al controlador gestionar configuraciones con un alto número de canales mientras mantiene un rendimiento de tiempo de escaneo determinista. Se admite la compatibilidad con el firmware flash, lo que permite que las actualizaciones de la lógica del módulo se mantengan consistentes con las revisiones del firmware del PLC en todo el sistema y los requisitos de comunicación de red.

Preguntas frecuentes

P: ¿El módulo admite el intercambio en caliente en una unidad base FA-M3 activa?

R: No, el módulo no admite el intercambio en caliente. La alimentación de la unidad base debe desconectarse antes de insertar o extraer el módulo para evitar daños eléctricos en los pines de la placa base o en los circuitos lógicos.

P: ¿Cómo se verifica el estado lógico de entrada durante la puesta en marcha del sistema?

R: El panel frontal del módulo cuenta con indicadores LED que se asignan directamente al estado de cada canal de entrada. Asegúrese de que la tensión de campo de 24 V CC se aplique correctamente; el LED correspondiente se iluminará cuando el circuito de entrada esté energizado.

Directrices de instalación en campo

1. Apague la unidad base FA-M3 antes de proceder con la instalación del hardware.
2. Alinee el módulo con los rieles guía del chasis e inserte firmemente el conector en la placa posterior para garantizar una transferencia de datos confiable.
3. Fije el módulo con los tornillos de montaje suministrados para evitar el desplazamiento debido a la vibración mecánica.
4. Termine el cableado de campo utilizando el bloque de terminales apropiado, asegurándose de que el retorno común de 24 V CC esté correctamente establecido.
5. Utilice cables blindados para las entradas de campo y mantenga una separación física de las líneas de alimentación de CA de alta corriente para mitigar la interferencia electromagnética.
