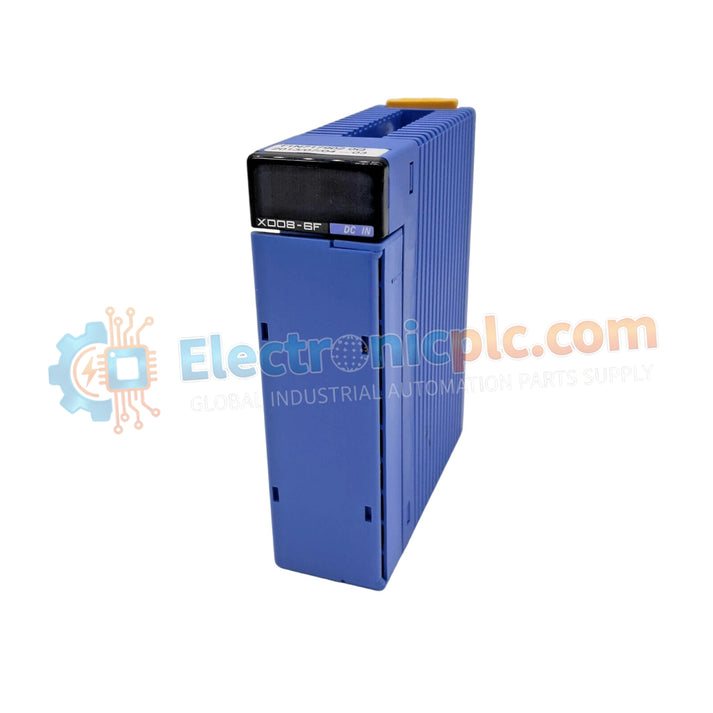

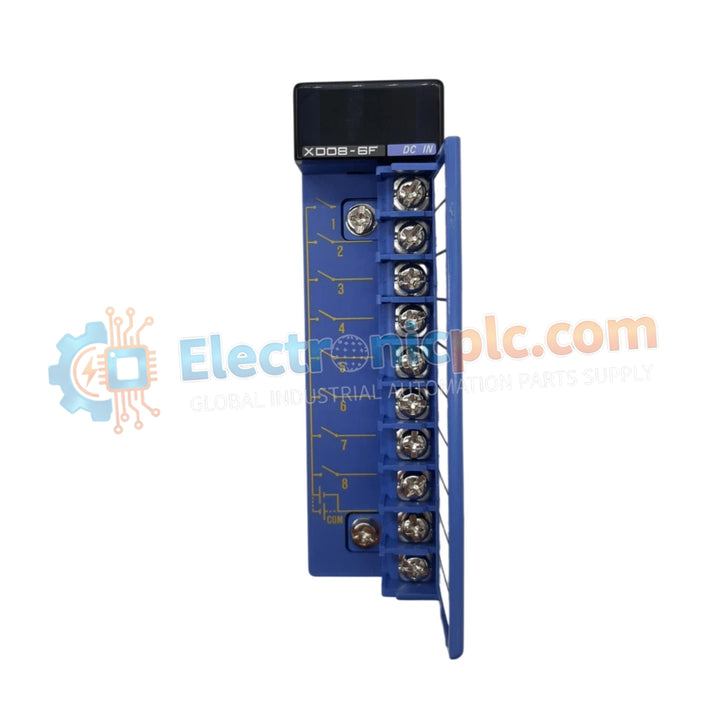

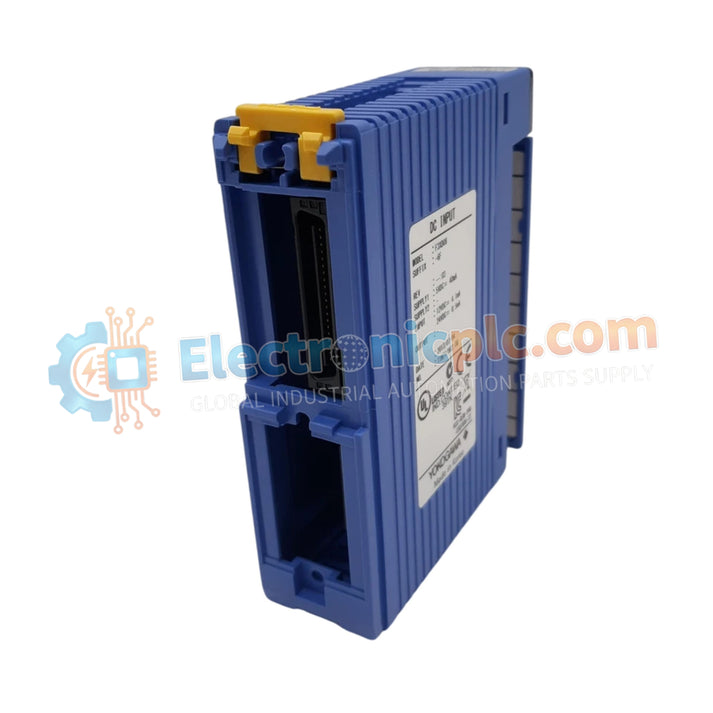

Configurado para procesamiento de señal mixta en redes de control FA-M3, el Yokogawa F3XD08-6F (Módulo de E/S Digital F3XD08-6F) proporciona una ejecución física/eléctrica directa de monitorización de entrada digital de 8 canales y salida digital de 8 canales.

Desglose de sufijos y matriz de modelos

• F3XD08-6F: Designación del módulo base para una unidad combinada de entrada digital de 8 puntos y salida digital de 8 puntos, compatible con configuraciones lógicas sink/source.

Especificaciones de hardware

Control industrial y escalado de densidad de E/S

El módulo F3XD08-6F integra la conmutación de señales de alta velocidad dentro de la arquitectura de la serie FA-M3. El diseño interno utiliza aislamiento de optoacoplador para desacoplar la lógica del lado del campo del plano posterior del procesador, evitando que el ruido eléctrico afecte la velocidad de comunicación del bus del plano posterior. El módulo admite un escalado flexible de la densidad de E/S, lo que permite una interacción determinista con los sensores y actuadores de campo, manteniendo la compatibilidad con las configuraciones de montaje en riel DIN estándar de la industria. Este aislamiento eléctrico garantiza que los tiempos de respuesta de alta velocidad se conserven en todo el bucle digital durante la monitorización activa del proceso.

Preguntas frecuentes

P: ¿El módulo F3XD08-6F admite el intercambio en caliente (hot-swapping) mientras la unidad base está energizada?

R: No. El F3XD08-6F no está clasificado para el intercambio en caliente. Asegúrese de que la alimentación del sistema PLC esté desconectada de la unidad base antes de la instalación o extracción del módulo para evitar posibles daños a los circuitos lógicos internos.

P: ¿Se puede cambiar el tipo de entrada entre los modos sink y source por punto?

R: Los circuitos de entrada admiten lógica sink/source, pero la configuración debe verificarse con el diagrama de cableado específico proporcionado en el manual del usuario para garantizar la compatibilidad con los sensores conectados en campo.

Guías de instalación en campo

1. Monte el módulo en un riel DIN estándar, asegurándose de que el mecanismo de bloqueo esté completamente acoplado para evitar impactos por vibraciones mecánicas.
2. Verifique que los voltajes de suministro de campo para las entradas estén dentro del rango de operación de 10.2-26.4 VCC antes de habilitar el bucle.
3. Asegúrese de que el límite de corriente de salida de 0.5 A por punto no se exceda para evitar una sobrecarga térmica de los transistores de salida internos.
4. Encamine los cables de señal en conductos dedicados, manteniéndolos separados del cableado de CA de alto voltaje para mantener la integridad del aislamiento del optoacoplador.
5. Confirme que todo el cableado de los terminales esté seguro y que no haya hilos de cable expuestos que puedan causar cortocircuitos dentro del bloque de terminales de alta densidad.
