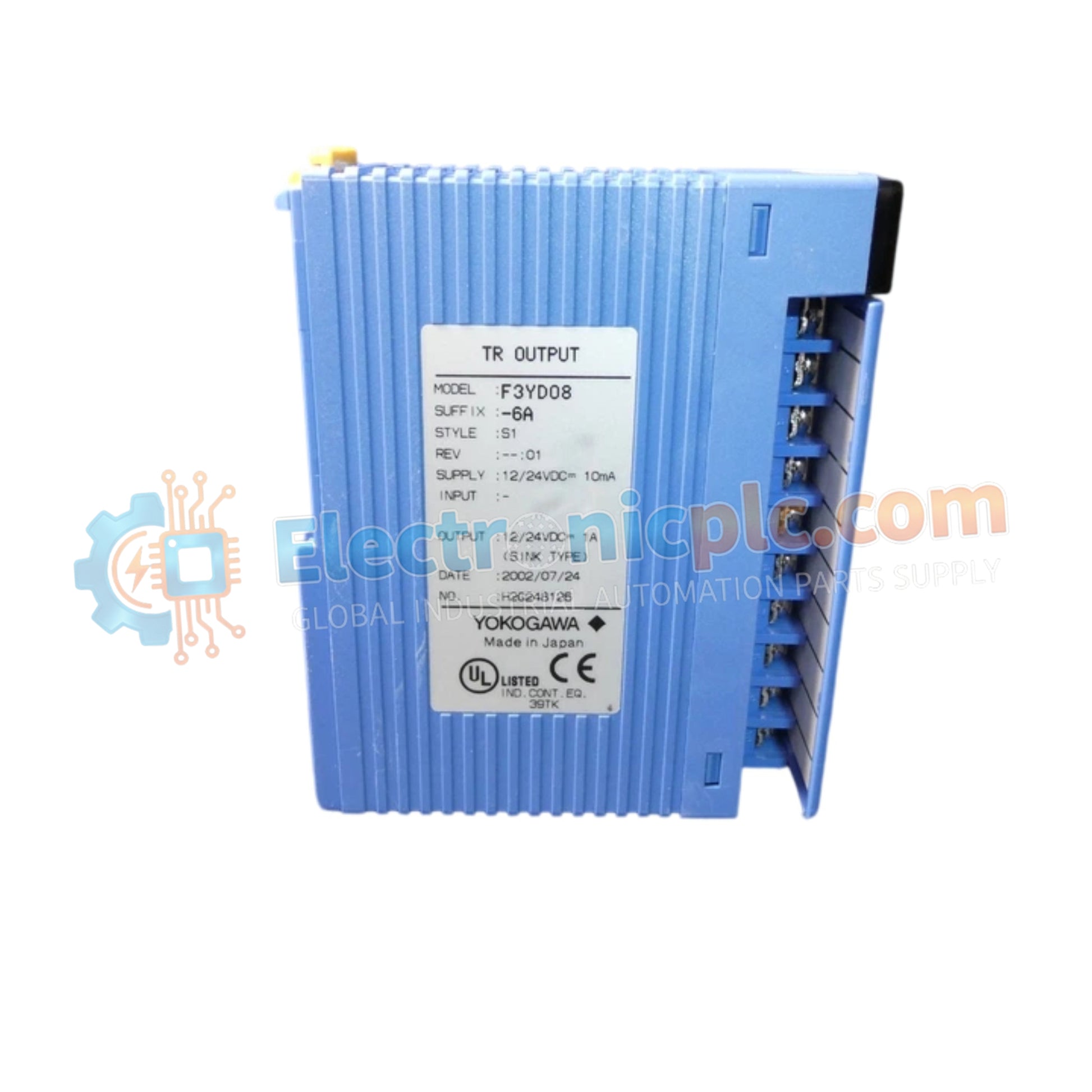

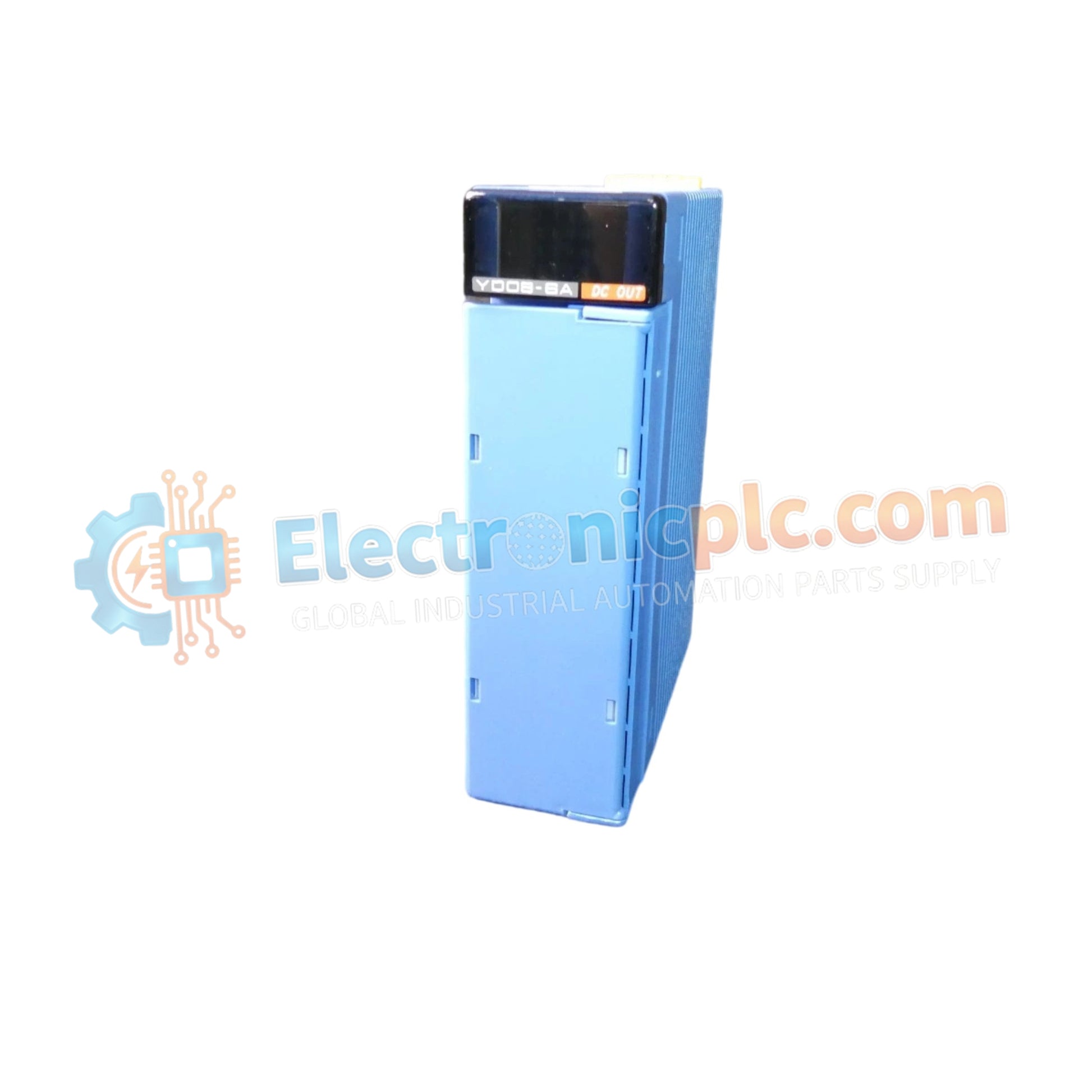

Configurado para la ejecución de señales discretas de alta velocidad en plataformas de automatización FA-M3, el Yokogawa F3YD08-6A (módulo de salida de transistor F3YD08-6A) proporciona conmutación eléctrica física directa para el control de cargas industriales.

Especificaciones de Hardware

Conectividad de Control de Procesos

El F3YD08-6A incorpora aislamiento interno canal a canal para evitar la propagación de sobretensiones transitorias entre los lazos de salida discretos. Este diseño arquitectónico garantiza que las fallas de salida individuales no afecten el potencial común del backplane FA-M3. El módulo utiliza conmutación de transistor de alta velocidad optimizada para el manejo de cargas inductivas, siempre que se integre una supresión de diodo de rueda libre adecuada en el cableado de campo externo. Los circuitos lógicos internos mantienen una estricta sincronización con el ciclo de escaneo del FA-M3, asegurando actualizaciones deterministas del estado de salida.

Preguntas Frecuentes

P: ¿Se puede cambiar el F3YD08-6A en caliente mientras la unidad base FA-M3 está encendida?

R: No. La arquitectura del backplane FA-M3 no admite la inserción o extracción en caliente de módulos de salida. La alimentación debe aislarse de la unidad base antes de la extracción del módulo para evitar posibles daños en el bus del backplane o estados de salida transitorios.

P: ¿Cuál es la frecuencia de conmutación máxima para este módulo?

R: El módulo está diseñado para aplicaciones de control discreto estándar. Si bien las salidas de transistor ofrecen tiempos de respuesta rápidos en comparación con los módulos de relé, los usuarios deben consultar las curvas de reducción de corriente específicas de la carga para garantizar que los límites térmicos internos no se excedan durante los ciclos de alta frecuencia.

Pautas de Instalación en Campo

1. Asegúrese de que la fuente de alimentación del rack FA-M3 esté desconectada antes de montar el módulo.
2. Alinee el módulo con los rieles guía de la ranura del backplane y acople los mecanismos de enganche superior e inferior.
3. Utilice cableado de par trenzado apantallado para todo el cableado de campo de salida para mitigar la interferencia electromagnética.
4. Asegúrese de que la línea negativa de CC común esté conectada de forma segura a la barra de tierra del panel de control.
5. Verifique que la corriente de carga externa no exceda la especificación por canal; una carga excesiva puede activar la protección interna contra sobrecorriente.
