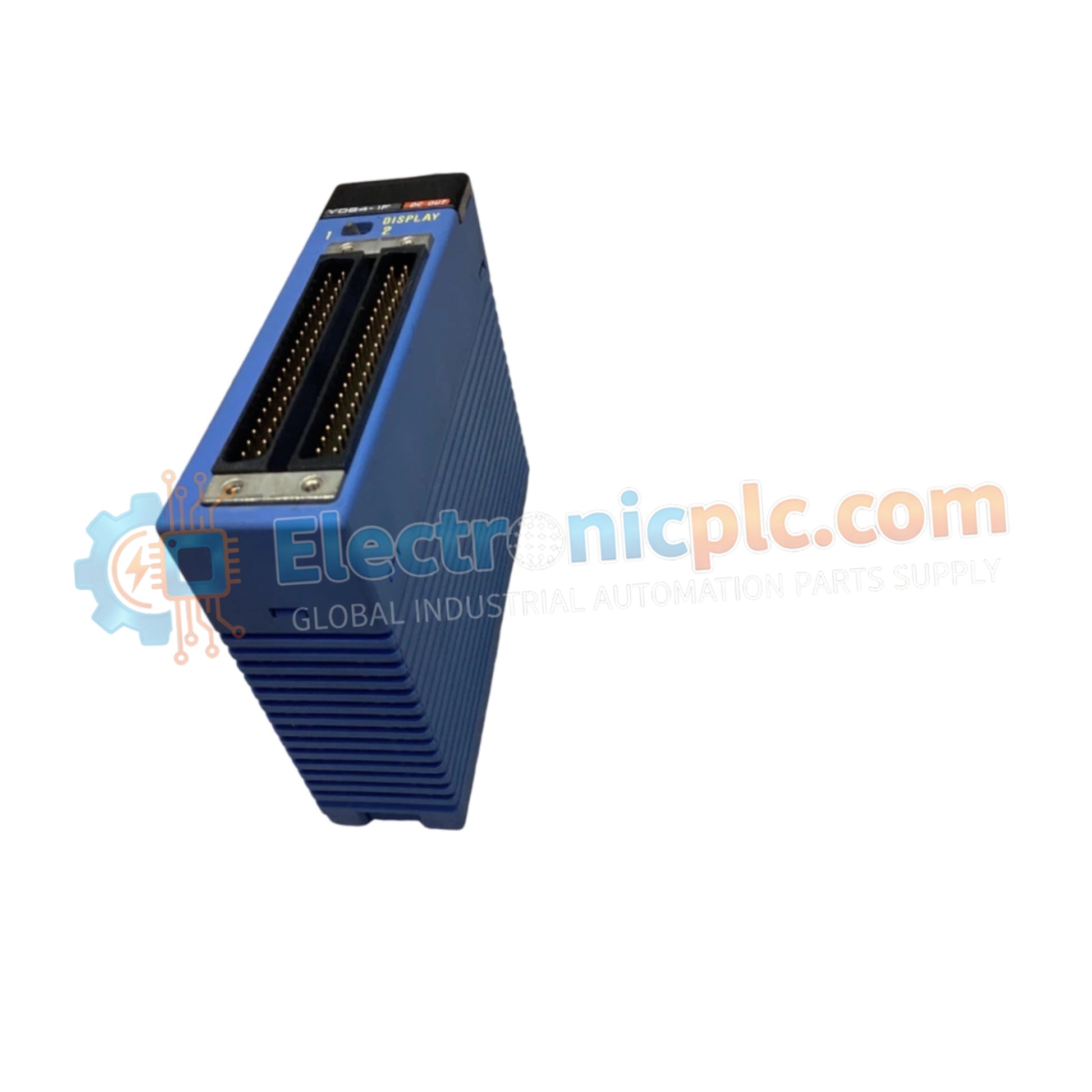

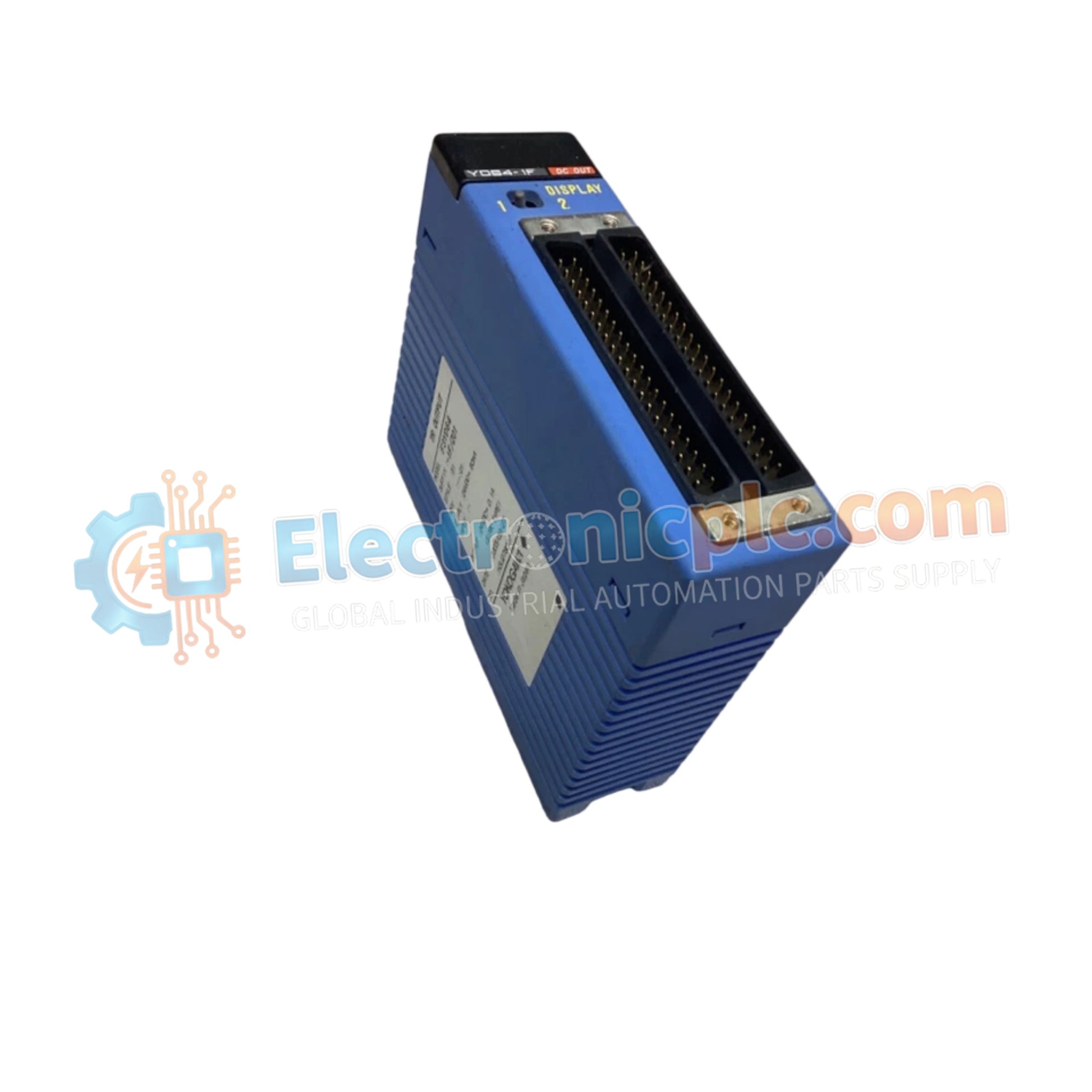

Configurado para la ejecución de salida de señal discreta en sistemas de control FA-M3, el YOKOGAWA F3YD64-1F/Z01 (Módulo de Salida de Transistor F3YD64-1F) proporciona ejecución física/eléctrica directa de estados lógicos de 64 puntos.

Especificaciones de hardware

Conectividad del sistema de control industrial

El módulo F3YD64-1F/Z01 gestiona los requisitos de salida de alta densidad a través de una robusta interfaz de plano posterior, soportando tiempos de ciclo de red deterministas. La arquitectura del módulo incorpora aislamiento mediante optoacoplador para evitar el acoplamiento de ruido eléctrico entre las cargas de los actuadores del lado del campo y el plano posterior del controlador interno. Este diseño de aislamiento soporta una tensión de resistencia de 1500 V CA durante un minuto, asegurando la integridad de los circuitos lógicos internos durante eventos eléctricos transitorios o sobretensiones dentro del bus de campo de 24 V CC.

Preguntas frecuentes (FAQ)

P: ¿Cuál es la frecuencia de conmutación máxima para los canales de salida de transistor?

R: La velocidad de conmutación está limitada por las características de respuesta del aislamiento del optoacoplador y la carga de campo conectada. Consulte el manual técnico del sistema para conocer las restricciones específicas del tiempo de ciclo al accionar cargas inductivas.

P: ¿Los 64 canales de salida están protegidos contra cortocircuitos?

R: El módulo se basa en la arquitectura de alimentación de 24 V CC proporcionada. Asegúrese de que se instale un fusible externo apropiado para cada grupo de salida para proteger los interruptores de transistor contra daños por sobrecorriente causados por fallas de cableado en el lado del campo.

Pautas de instalación en campo

• Montaje: Inserte el módulo en la ranura designada de la unidad base del controlador FA-M3. Asegúrese de que el módulo esté completamente asentado y los tornillos de retención estén apretados para proporcionar una conexión a tierra de baja impedancia al chasis.
• Cableado: Utilice cables de calibre adecuado para la interfaz de 24 V CC. Dada la densidad de 64 puntos, organice el cableado utilizando canaletas para mantener un flujo de aire adecuado y evitar tensiones mecánicas en los terminales de conexión.
• Integridad del aislamiento: Verifique que todas las conexiones externas estén dirigidas para mantener la barrera de aislamiento de 1500 V CA. Segregue los cables de señal de alta tensión del cableado de salida de 24 V CC para minimizar la diafonía y la inducción.
• Verificación ambiental: Asegúrese de que el entorno de instalación esté libre de polvo conductor y vapores corrosivos, que podrían degradar los componentes de la PCB o comprometer los puntos de conexión de los terminales con el tiempo.
