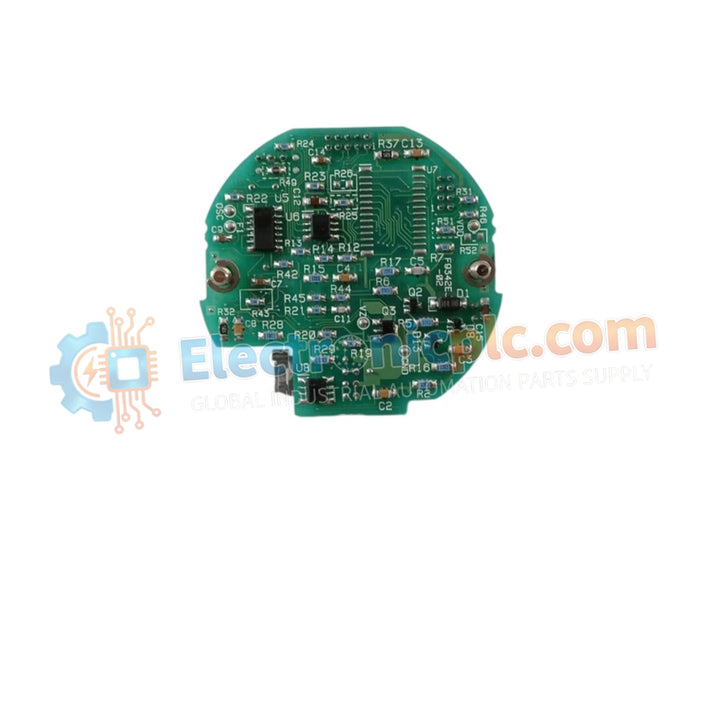

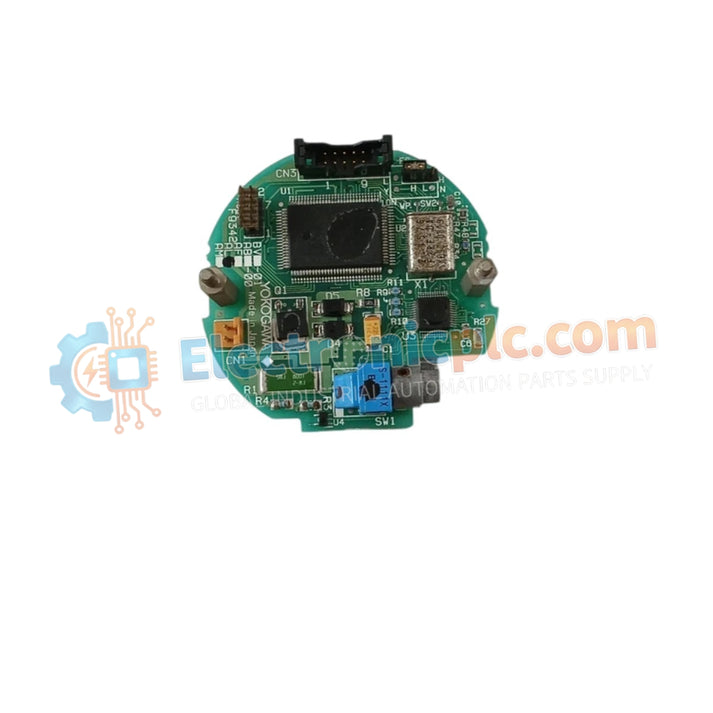

Configurado para la integración de redes de alta velocidad en sistemas de automatización industrial, el Yokogawa F9342AL (adaptador de host F9342AL) proporciona ejecución física/eléctrica directa. Este componente de hardware sirve como la interfaz principal del F9342AL utilizada para ejecutar la comunicación del protocolo FOUNDATION Fieldbus y el intercambio de datos entre dispositivos de campo y controladores de host DCS/PLC.

Especificaciones de Hardware

Control de Procesos y Conectividad de Protocolo

El F9342AL facilita la integración perfecta de segmentos FOUNDATION Fieldbus en la jerarquía de control central. Al admitir la transferencia de datos de baja latencia (menos de 100 microsegundos), el adaptador de host mantiene una comunicación determinista con transmisores, posicionadores de válvulas y módulos de E/S. La arquitectura interna gestiona los requisitos del protocolo de bucle FOUNDATION Fieldbus HART, asegurando que los datos de diagnóstico y las variables de proceso se asignen con precisión a los registros del sistema host. El adaptador utiliza circuitos con aislamiento galvánico para mantener la integridad del bucle y evitar que el ruido de modo común afecte la estabilidad de la red.

Preguntas Frecuentes

P: ¿Se puede montar el F9342AL en áreas de alta vibración?

R: Sí, la unidad está diseñada para montaje en riel DIN o en panel. Asegúrese de que todos los sujetadores estén apretados de acuerdo con los estándares del gabinete para evitar que se aflojen debido a la vibración operativa, lo que podría causar problemas de conexión intermitentes.

P: ¿Se requiere filtrado de energía externo para la fuente de 18-30 VCC?

R: Si bien el módulo cuenta con regulación de voltaje interna, utilice una fuente de alimentación de CC de alta calidad con filtrado adecuado para evitar que los transitorios en el bus de 24 VCC induzcan errores en los paquetes de datos de comunicación de fieldbus de alta velocidad.

Pautas de Instalación en Campo

• Montaje: Fije el adaptador a un riel DIN o a una superficie plana dentro del gabinete de control. Mantenga un espacio libre mínimo de 50 mm alrededor de las ranuras de ventilación para asegurar la disipación de calor pasiva.
• Blindaje: Conecte los blindajes de los cables FOUNDATION Fieldbus al punto de tierra común del sistema. Se requiere un blindaje adecuado para lograr una velocidad de transferencia de datos de 2,4 Mbps sin corrupción por interferencia electromagnética (EMI).
• Conexión: Verifique que todas las conexiones de los cables estén firmemente asentadas dentro de las interfaces de los terminales. Utilice férulas adecuadas para cables trenzados para asegurar un contacto eléctrico hermético y evitar la oxidación con el tiempo.
• Puesta a tierra: Conecte el terminal de tierra del chasis del F9342AL directamente a la barra de tierra principal del gabinete utilizando un conductor de cobre de baja impedancia para proporcionar una trayectoria efectiva para la corriente de falla y la supresión de sobretensiones.
